الوصف

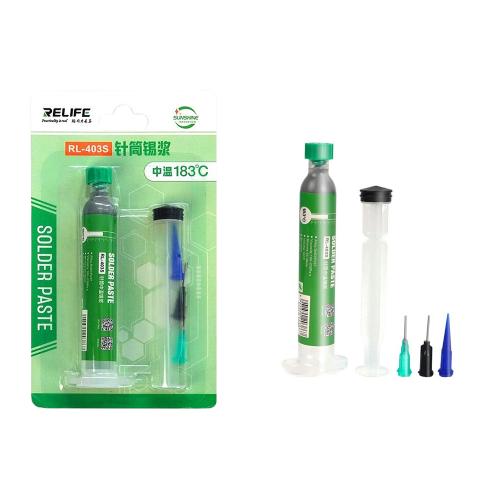

قصدير سائل RL-403S 183 حقنه
قصدير سائل RL-403S 183 حقنه
قصدير سائل RL-403S 183 حقنه

قصدير سائل RL-403S: الحل المذهل للحام SMD الدقيق 183 درجة مئوية!

في عالم تجميع وصيانة الإلكترونيات الحديثة، وخاصة عند التعامل مع المكونات السطحية الدقيقة (SMD)، يُعد استخدام المواد المناسبة أمرًا حاسمًا لضمان جودة وموثوقية وصلات اللحام. مع ظهور المكونات الأصغر والأكثر تعقيدًا، أصبح معجون اللحام (Solder Paste) هو الخيار المفضل لتطبيق القصدير على لوحات الدوائر المطبوعة قبل عملية اللحام الحراري (Reflow Soldering). ومن بين أنواع معجون اللحام المتاحة، يبرز قصدير سائل RL-403S كخيار احترافي وموثوق به يوفر أداءً ممتازًا لنقاط اللحام الدقيقة.

قصدير سائل RL-403S هو معجون لحام عالي الجودة يتميز بنقطة انصهار تبلغ 183 درجة مئوية، مما يشير عادةً إلى أنه سبيكة قصدير ورصاص (Sn63/Pb37). هذه السبيكة هي الأكثر شيوعًا وتوفر توازنًا ممتازًا بين سهولة الاستخدام، قوة الوصلة، ونقطة انصهار منخفضة نسبيًا مقارنة بالسبائك الخالية من الرصاص. يأتي قصدير سائل RL-403S في عبوة حقنة عملية، مما يسهل تطبيقه بدقة سواء باستخدام الاستنسلات أو يدويًا. سواء كنت تعمل على تجميع لوحات دوائر جديدة، أو تقوم بإصلاح وصيانة الأجهزة الإلكترونية، فإن قصدير سائل RL-403S من الجوكر للالكترونيات سيوفر لك الأداء الذي تحتاجه للحصول على وصلات لحام نظيفة وقوية وموثوقة.

نظرة عامة على قصدير سائل RL-403S

قصدير سائل RL-403S هو معجون لحام عالي الأداء مصمم خصيصًا لتلبية متطلبات لحام المكونات السطحية (SMD) الحديثة. يأتي المنتج عادةً في عبوة حقنة يسهل التعامل معها وتخزينها، مما يجعله مناسبًا للاستخدام في ورش العمل، المختبرات، وحتى للاستخدام الشخصي في المنزل. يتكون المعجون من مزيج متجانس من جزيئات سبيكة اللحام (عادةً قصدير ورصاص بنسبة 63/37) ومادة صاهرة نشطة.

تتميز سبيكة القصدير والرصاص بنقطة انصهار يوتكتية تبلغ 183 درجة مئوية، مما يعني أنها تنصهر عند درجة حرارة واحدة محددة، وهو ما يسهل التحكم في عملية اللحام الحراري. المادة الصاهرة المدمجة في قصدير سائل RL-403S مصممة لتنظيف أسطح نقاط اللحام وأرجل المكونات من الأكاسيد والشوائب الأخرى عند التسخين، مما يسمح للقصدير بالتدفق والالتصاق بشكل صحيح لتكوين وصلة لحام قوية وموثوقة. اختيار قصدير سائل RL-403S يعني اختيار الجودة والأداء في عمليات لحام SMD.

[Image of قصدير سائل RL-403S]

تركيب قصدير سائل RL-403S ونقطة الانصهار

التركيب الكيميائي والفيزيائي لمعجون اللحام هو ما يحدد خصائصه وأداءه أثناء عملية اللحام. قصدير سائل RL-403S هو مثال على معجون لحام قائم على سبيكة القصدير والرصاص. التركيب النموذجي لهذه السبيكة هو 63% قصدير (Sn) و 37% رصاص (Pb)، ويشار إليها غالبًا بـ Sn63/Pb37. هذه السبيكة هي سبيكة يوتكتية، مما يعني أن لها نقطة انصهار واحدة ومحددة تبلغ 183 درجة مئوية. هذا على عكس السبائك الأخرى التي قد يكون لها نطاق انصهار (تبدأ بالانصهار عند درجة حرارة معينة وتنتهي عند درجة حرارة أعلى). نقطة الانصهار اليوتكتية تجعل عملية اللحام الحراري أكثر تحكمًا وتنبؤًا.

بالإضافة إلى جزيئات سبيكة اللحام، يحتوي قصدير سائل RL-403S على نسبة معينة من المادة الصاهرة (Flux). المادة الصاهرة في معجون اللحام لها عدة وظائف حيوية:

• إزالة الأكاسيد: تقوم بإزالة طبقات الأكاسيد التي تتكون على أسطح نقاط اللحام وأرجل المكونات عند تعرضها للهواء. هذه الأكاسيد تمنع القصدير من الالتصاق بالسطح المعدني.
• تحسين التبليل (Wetting): تساعد المادة الصاهرة على تقليل التوتر السطحي للقصدير المنصهر، مما يسمح له بالتدفق والانتشار بشكل جيد على الأسطح المعدنية وتكوين وصلة لحام قوية.
• حماية الأسطح: توفر طبقة حماية مؤقتة للأسطح المعدنية من إعادة الأكسدة أثناء عملية التسخين.

نوع ونشاط المادة الصاهرة في قصدير سائل RL-403S مصمم ليكون متوافقًا مع عملية اللحام الحراري ويوفر نتائج لحام نظيفة وموثوقة. فهم تركيب قصدير سائل RL-403S يساعد في تقدير أدائه وتطبيقاته المثلى.

أهمية معجون اللحام في لحام SMD

مع التطور المستمر في تكنولوجيا الإلكترونيات، أصبحت المكونات السطحية (SMD) هي المعيار في تصميم لوحات الدوائر المطبوعة الحديثة. هذه المكونات أصغر بكثير من المكونات التقليدية (Through-hole) وتسمح بتصغير حجم الأجهزة وزيادة كثافة المكونات على اللوحة. ومع ذلك، فإن لحام مكونات SMD يتطلب تقنيات مختلفة عن لحام المكونات التقليدية. هنا تبرز الأهمية القصوى لمعجون اللحام.

بدلاً من استخدام سلك القصدير ومكواة اللحام لكل نقطة لحام على حدة (وهو أمر غير عملي مع آلاف النقاط الدقيقة على لوحة واحدة)، يتم تطبيق معجون اللحام على جميع نقاط اللحام المخصصة للمكونات السطحية في وقت واحد باستخدام استنسل. بعد وضع المكونات على المعجون المطبق، يتم تسخين اللوحة بأكملها في فرن حراري (Reflow Oven) أو باستخدام الهواء الساخن. عند الوصول إلى نقطة انصهار القصدير، ينصهر المعجون ويشكل وصلات لحام كهربائية وميكانيكية بين أرجل المكونات ونقاط اللحام على اللوحة.

الأهمية الرئيسية لاستخدام معجون اللحام في لحام SMD تكمن في:

• التطبيق الدقيق والموحد: يضمن الاستنسل ومعجون اللحام تطبيق كمية دقيقة وموحدة من القصدير على كل نقطة لحام.
• تثبيت المكونات مؤقتًا: لزوجة المعجون قبل الانصهار تساعد في تثبيت المكونات في مكانها بعد وضعها على اللوحة.
• كفاءة الإنتاج: يسمح بلحام جميع المكونات السطحية على اللوحة في عملية تسخين واحدة، مما يزيد من سرعة وكفاءة التجميع.
• تحسين جودة اللحام: المادة الصاهرة المدمجة تضمن تكوين وصلات لحام قوية ونظيفة.

قصدير سائل RL-403S، بخصائصه الممتازة، يلعب دورًا حيويًا في هذه العملية لضمان الحصول على أفضل نتائج لحام SMD.

المميزات الرئيسية لقصدير سائل RL-403S

يتمتع قصدير سائل RL-403S بالعديد من المميزات التي تجعله خيارًا مفضلاً لدى العديد من الفنيين والهواة:

• نقطة انصهار 183 درجة مئوية: مثالي للحام سبائك القصدير والرصاص الشائعة، ويوفر نافذة حرارية مناسبة لعملية اللحام الحراري.
• جودة لحام عالية: يوفر وصلات لحام قوية، نظيفة، وذات مظهر لامع بعد الانصهار والتبريد.
• نشاط مادة صاهرة مناسب: يحتوي على مادة صاهرة فعالة تزيل الأكاسيد بفعالية دون ترك بقايا مفرطة أو صعبة التنظيف (اعتمادًا على نوع المادة الصاهرة المستخدمة في التركيبة الدقيقة).
• لزوجة مناسبة: يتمتع ب viscosity (لزوجة) مناسبة للتطبيق باستخدام الاستنسلات أو الحقنة، مما يسهل التعامل معه.
• عبوة حقنة عملية: يسهل تخزينه، التعامل معه، وتطبيقه بدقة، ويقلل من التعرض للهواء والرطوبة مقارنة بالعبوات الكبيرة.
• مناسب لمختلف أحجام المكونات: يمكن استخدامه للحام مجموعة واسعة من أحجام المكونات السطحية، من الكبيرة نسبيًا إلى الدقيقة جدًا (اعتمادًا على حجم جزيئات القصدير).
• موثوقية الأداء: يوفر أداءً موثوقًا به في تطبيقات اللحام الحراري وإعادة العمل.
• تقليل عيوب اللحام: يساعد التطبيق الدقيق والخصائص الجيدة للمعجون في تقليل عيوب اللحام الشائعة مثل دوائر القصر (Bridging) أو عدم اللحام (Non-wetting).

هذه المميزات تجعل قصدير سائل RL-403S أداة قوية في ترسانة أي شخص يعمل مع لحام SMD.

مخطط مقارنة بين قصدير سائل RL-403S وأنواع قصدير أخرى

لمساعدتك في اختيار نوع القصدير المناسب لاحتياجاتك، إليك مخطط مقارنة بين قصدير سائل RL-403S وأنواع قصدير أخرى شائعة:

يُظهر هذا المخطط أن قصدير سائل RL-403S هو الخيار الأمثل لتطبيقات لحام SMD التي تستخدم سبائك القصدير والرصاص، حيث يوفر سهولة في الاستخدام وجودة لحام ممتازة.

المواصفات الفنية الإضافية لقصدير سائل RL-403S

بالإضافة إلى التركيب ونقطة الانصهار، هناك بعض المواصفات الفنية الأخرى التي قد تهم المستخدمين المحترفين:

فهم هذه المواصفات يساعد في اختيار معجون اللحام المناسب للتطبيق المحدد وضمان أفضل أداء.

كيفية استخدام قصدير سائل RL-403S

استخدام قصدير سائل RL-403S يتطلب فهمًا لعملية لحام المكونات السطحية (SMT). الخطوات الأساسية تتضمن:

1. التحضير: تأكد من أن لوحة الدائرة المطبوعة نظيفة وجافة. إذا كان قصدير سائل RL-403S مخزنًا في الثلاجة، اتركه في درجة حرارة الغرفة لفترة كافية (عدة ساعات) قبل الاستخدام.
2. التطبيق (باستخدام استنسل): ضع لوحة الدائرة المطبوعة في مكان ثابت. ضع استنسلًا مطابقًا للوحة فوقها وثبته بإحكام. ضع كمية صغيرة من قصدير سائل RL-403S على حافة الاستنسل. استخدم فتاحة معجون اللحام (Solder Paste Scraper) لسحب المعجون عبر فتحات الاستنسل بزاوية (حوالي 45-60 درجة) وبضغط موحد. كرر السحب إذا لزم الأمر لضمان ملء جميع الفتحات. ارفع الاستنسل بعناية.
3. التطبيق (باستخدام الحقنة يدويًا): إذا كنت لا تستخدم استنسل، قم بتوصيل إبرة دقيقة ومناسبة لحجم نقاط اللحام بالحقنة. ضع كمية صغيرة جدًا من قصدير سائل RL-403S مباشرة على كل نقطة لحام مخصصة للمكون السطحي. كن حذرًا جدًا لتجنب وضع كمية كبيرة جدًا.
4. وضع المكونات: باستخدام ملقط دقيق (Tweezers) أو أداة التقاط المكونات (Vacuum Pick-up Tool)، ضع المكونات السطحية في أماكنها المخصصة على لوحة الدائرة المطبوعة فوق معجون اللحام المطبق. لزوجة المعجون ستساعد في تثبيت المكونات مؤقتًا.
5. اللحام الحراري (Reflow): ضع لوحة الدائرة المجمعة في فرن حراري (Reflow Oven) أو استخدم مسدس الهواء الساخن (Hot Air Gun) لتسخين اللوحة. اتبع منحنى درجة حرارة اللحام الموصى به لمعجون اللحام (يتضمن التسخين المسبق، فترة النقع، فترة اللحام الحراري عند 183 درجة مئوية وما فوق، والتبريد). عند الوصول إلى درجة حرارة الانصهار، سينصهر القصدير ويشكل وصلات اللحام.
6. التنظيف (اختياري): بعد أن تبرد اللوحة تمامًا، قد تحتاج إلى تنظيف بقايا المادة الصاهرة باستخدام منظف لوحات الدوائر المطبوعة المناسب وفرشاة. معجون اللحام من نوع No-Clean يترك بقايا قليلة لا تتطلب التنظيف في معظم التطبيقات.

اتباع هذه الخطوات بعناية يضمن الحصول على أفضل نتائج لحام باستخدام قصدير سائل RL-403S.

الـ Datasheet والمعلومات التقنية لقصدير سائل RL-403S

على الرغم من أن قصدير سائل RL-403S ليس مكونًا إلكترونيًا بالمعنى التقليدي الذي يحتوي على Datasheet يوضح الخصائص الكهربائية والدوائر الداخلية، إلا أن الشركات المصنعة لمعاجين اللحام توفر وثائق فنية مهمة تحتوي على معلومات حول تركيب المنتج، خصائصه الفيزيائية (مثل نقطة الانصهار، حجم الجسيمات، اللزوجة)، نوع ونشاط المادة الصاهرة، ظروف التخزين الموصى بها، مدة الصلاحية، وإرشادات الاستخدام الآمن. هذه الوثائق ضرورية لفهم كيفية التعامل مع المنتج واستخدامه بشكل صحيح وفعال.

أهم وثيقة فنية لمعجون اللحام هي عادةً “ورقة بيانات المنتج” (Product Data Sheet) أو “ورقة بيانات السلامة” (Safety Data Sheet – SDS). ورقة بيانات المنتج توضح المواصفات الفنية والأداء، بينما ورقة بيانات السلامة توفر معلومات مفصلة حول المخاطر الصحية والسلامة المرتبطة بالمنتج، وكيفية التعامل معه وتخزينه والتخلص منه بأمان.

للحصول على المعلومات التقنية الدقيقة لقصدير سائل RL-403S، يُنصح دائمًا بالبحث عن ورقة بيانات المنتج (Product Data Sheet) وورقة بيانات السلامة (SDS) المقدمة من الشركة المصنعة (RELIFE، إذا كان هو المصنع). يمكنك غالبًا العثور على هذه الوثائق على موقع الشركة المصنعة أو من خلال الموردين المعتمدين.

في سياق البحث عن البيانات الفنية للمكونات الإلكترونية التي قد تلحمها باستخدام قصدير سائل RL-403S، يمكنك الاستفادة من المواقع التالية:

• All Datasheet – مصدر ضخم للـ Datasheets للمكونات الإلكترونية المختلفة.
• Datasheet4U – موقع آخر مفيد للبحث عن البيانات الفنية.
• All Transistors – مفيد للبحث عن الترانزستورات ومواصفاتها.
• منتديات Arduino الرسمية – مكان رائع لمناقشة الدوائر الإلكترونية وتقنيات اللحام.

[Image of مخطط يوضح منحنى اللحام الحراري]

الصورة أعلاه توضح مثالاً لمنحنى درجة حرارة اللحام الحراري (Reflow Profile) النموذجي لمعجون اللحام، مع مراحل التسخين المسبق، النقع، اللحام الحراري، والتبريد. فهم هذا المنحنى مهم عند استخدام قصدير سائل RL-403S مع فرن حراري.

استخدامات قصدير سائل RL-403S

يُعد قصدير سائل RL-403S أداة أساسية لمجموعة متنوعة من التطبيقات التي تتطلب لحامًا دقيقًا للمكونات السطحية (SMD). تشمل الاستخدامات الشائعة:

• تجميع لوحات الدوائر المطبوعة (PCB Assembly): يُستخدم في عمليات تجميع لوحات الدوائر التي تحتوي على مكونات SMD، سواء في الإنتاج بكميات صغيرة، متوسطة، أو حتى في النماذج الأولية.
• إعادة العمل (Rework) وإصلاح الأجهزة الإلكترونية: عند استبدال مكونات SMD تالفة على لوحات الدوائر، يتم استخدام كمية صغيرة من قصدير سائل RL-403S لتطبيقها على نقاط اللحام قبل لحام المكون الجديد باستخدام الهواء الساخن.
• إعادة كرات القصدير (Reballing) لشرائح BGA: يُستخدم قصدير سائل RL-403S كجزء من عملية إعادة كرات القصدير لشرائح BGA (Ball Grid Array)، حيث يتم وضعه على نقاط اللحام للمساعدة في تثبيت وتشكيل كرات القصدير الجديدة أثناء اللحام الحراري.
• تطبيقات اللحام الدقيق: مناسب للحام المكونات الصغيرة جدًا والدقيقة (Fine Pitch Components) التي يصعب لحامها باستخدام سلك القصدير التقليدي ومكواة اللحام.
• المشاريع الإلكترونية والهوايات: للهواة الذين يعملون على مشاريع تتضمن مكونات SMD، يوفر قصدير سائل RL-403S طريقة فعالة للحصول على نتائج لحام احترافية.
• التطبيقات التعليمية: يُستخدم في المعاهد والجامعات لتعليم الطلاب تقنيات لحام المكونات السطحية.

سواء كنت تبني لوحة دوائر معقدة أو تقوم بإصلاح هاتف محمول، فإن قصدير سائل RL-403S سيوفر لك الأداء المطلوب لإنجاز المهمة بدقة وفعالية.

[Image of استخدام قصدير سائل RL-403S في لحام SMD]
