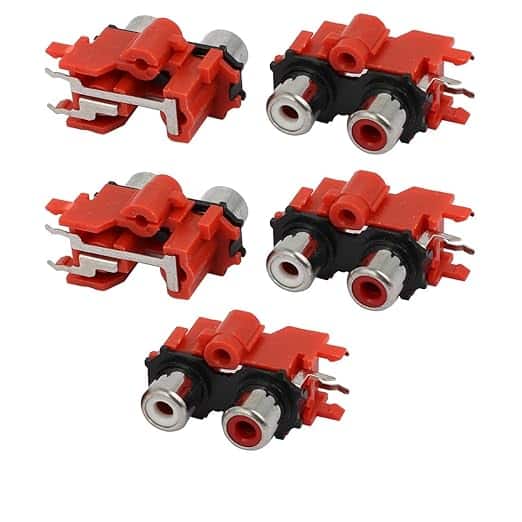

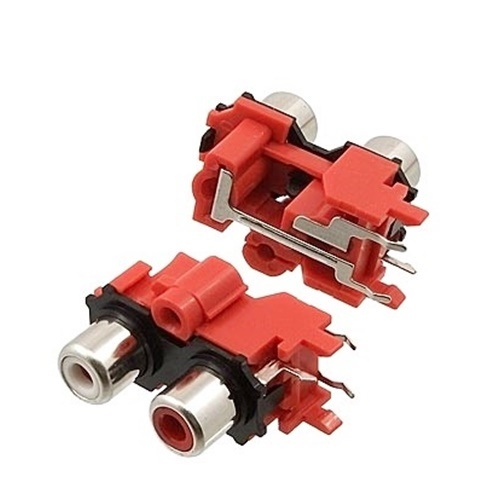

نتايه صب ثنائي RCA – المدخل المزدوج الاحترافي لنقل الجهير النقي في مصر
نتايه صب ثنائي RCA هي قطعة إلكترونية لا غنى عنها لكل فني صوت أو هاوٍ يرغب في بناء أو إصلاح نظام صوتي متكامل. من خبرتنا الطويلة التي تزيد عن 15 عاماً في صيانة أجهزة الريسيفر ومضخمات الصوت في مصر، نؤكد أن جودة مداخل RCA تحدد جودة الإشارة التي تصل إلى السماعة الصب (Subwoofer). هذه النتايه تأتي بمدخلين أنثى (أحمر للقناة اليمنى، أبيض للقناة اليسرى) على لوحة PCB واحدة، مما يسهل التركيب ويوفر توصيلاً نظيفاً ومرتباً.
نتايه صب ثنائي RCA التي نوفرها في الجوكر للالكترونيات هي مستوردة مباشرة وذات جودة عالية. صُنعت الأطراف من النحاس المطلي بالذهب لمقاومة الأكسدة وضمان أعلى موصلية للإشارة. البلاستيك العازل عالي الجودة يمنع حدوث شورت بين الدبوس المركزي والأرضي. هذه النتايه مصممة للتثبيت على لوحات الدوائر المطبوعة (PCB) عبر فتحات Through-Hole، مما يضمن لحاماً قوياً ومتانة تدوم لسنوات حتى مع الاستخدام اليومي القاسي.
سواء كنت تقوم بتركيب مضخم في السيارة، أو تصميم صندوق صب منزلي، أو إصلاح جهاز استقبال، فإن نتايه صب ثنائي RCA هي الحل الأمثل. في مصر، نضمن لك توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة، مع ضمان الجودة ودعم فني عبر واتساب. استثمر في نقاء صوت جهيرك من المصدر.
⚙️ المواصفات الفنية الكاملة – نتايه صب ثنائي RCA
| الخاصية | القيمة |
|---|---|
| نوع الموصل | RCA أنثى (Female) – زوج أحمر/أبيض |
| عدد القنوات | 2 (ستيريو أو LFE أحادي) |
| مقاومة التلامس | أقل من 0.03 أوم |
| مادة الأطراف | نحاس مطلي بالذهب (Gold-plated) |
| مادة العازل | PTFE عالي الحرارة |
| نطاق التردد | 10 هرتز – 30 كيلو هرتز (مثالي للجهير العميق) |
| جهد العمل | حتى 50 فولت (إشارات مستوى الخط) |
| مواصفات ميكانيكية وبيئية | القيمة |
|---|---|
| درجة حرارة التشغيل | -30°C إلى +85°C |
| قوة سحب الطرف (Insertion Force) | 15-25 نيوتن (قبضة محكمة) |
| عدد دورات الإدخال/الإخراج | أكثر من 5000 دورة |
| نوع التركيب | Through-Hole PCB Mount (لحام) |
| مقاومة العزل | أكثر من 100 ميجا أوم عند 500 فولت تيار مستمر |
🔌 دليل توزيع الأطراف (Pinout) لنتايه صب ثنائي RCA
تحتوي كل نتايه (لكل من المدخل الأحمر والأبيض) على 2 أو 3 دبابيس لحام خلفية. في معظم الموديلات، تجد:
| اللون / القناة | رقم الطرف | الوظيفة التفصيلية |
|---|---|---|
| أحمر (R – Right) | 1 (دبوس طويل) | الدبوس المركزي: إشارة القناة اليمنى (Positive Signal) |
| أحمر (R – Right) | 2 (دبوس قصير) | الحلقة الخارجية: أرضي الإشارة (Ground / Shield) |
| أبيض (L – Left) | 3 (دبوس طويل) | الدبوس المركزي: إشارة القناة اليسرى (Positive Signal) |
| أبيض (L – Left) | 4 (دبوس قصير) | الحلقة الخارجية: أرضي الإشارة (Ground / Shield) |
| عام | 5 و 6 (إضافية) | دبابيس تثبيت ميكانيكي (قد تكون موصولة كهربائياً بالأرضي أيضاً) |
لحام الأطراف بشكل صحيح يضمن عدم وجود ضوضاء (Hum) وتوزيعاً سليماً للإشارة إلى مضخم الصب.
🔊 دوائر التطبيق والتوصيل – كيف تستخدم نتايه صب ثنائي RCA
تطبيق 1: مضخم الصوت (Subwoofer Amplifier Board)
يتم لحام النتايه على PCB بحيث تكون المداخل على حافة اللوحة. يأتي كابل RCA من مخرج Sub Out في جهاز الاستقبال، ويتم توصيله بهذه النتايه. الإشارة تمر عبر المسار إلى مرحلة التصفية (Low-Pass Filter) ومن ثم إلى مضخم القدرة.
تطبيق 2: صندوق الصب النشط (Active Subwoofer Enclosure)
في السماعات الصب النشطة الجاهزة، تجد هذه النتايه مدمجة في اللوحة الخلفية للصندوق، لتسهيل توصيل كابل RCA من جهاز التحكم. هذا يوفر حلاً أنيقاً دون أسلاك ظاهرة.
نصائح توجيه الإشارة:
- في الأنظمة الأحادية (Mono Subwoofer)، غالباً ما يستخدم المدخل الأحمر (R) فقط، أو يتم دمج القناتين باستخدام محول Y-splitter.
- في الأنظمة الاستيريوية، يتم توصيل كلا المدخلين للحصول على الجهير من القناتين اليمنى واليسرى.
- تأكد من توجيه أسلاك الإشارة بعيداً عن أسلاك التيار المتردد لتجنب التقاط الضوضاء.
🛡️ أنظمة الجودة والحماية في نتايه صب ثنائي RCA
- طبقة الذهب المضادة للأكسدة: الأطراف المطلية بالذهب تمنع تكون طبقة أكسيد عازلة مع مرور الوقت، مما يحافظ على مقاومة تماس منخفضة ونقاء الإشارة.
- هيكل محمي مغناطيسياً (Magnetic Shielding): الحلقة الخارجية المعدنية تعمل كدرع يقلل من تداخل الترددات اللاسلكية (RFI) والضوضاء الكهرومغناطيسية (EMI).
- عزل حراري عالي: مادة PTFE المستخدمة في العازل تتحمل درجات حرارة تصل إلى 260 درجة مئوية أثناء اللحام، ولا تتشوه أو تتسرب.
- دبابيس تثبيت إضافية: توفر قوة ميكانيكية عالية تمنع كسر وصلات اللحام نتيجة الاهتزاز أو الشد على الكابل.
🚗 الأجهزة والمنتجات التي تُركَّب فيها نتايه صب ثنائي RCA
| نوع الجهاز | الماركات / الأمثلة | ملاحظة التوافق |
|---|---|---|
| مضخمات السيارات (Car Amplifiers) | Alpine, Pioneer, Sony, JBL, Rockford | تستخدم مداخل RCA أنثى لتلقي إشارة المستوى الخطي من الكاسيت. |
| أجهزة استقبال المسرح المنزلي (AV Receivers) | Yamaha, Denon, Onkyo, Marantz | تحتوي هذه الأجهزة على مخارج Sub Pre-Out، وبعضها يستخدم مداخل مماثلة. |
| مكبرات الصب النشطة (Active Subwoofers) | Polk Audio, Klipsch, Yamaha, Jamo | اللوحة الخلفية لصندوق الصب تحتوي على هذه النتايه لتوصيل الكابل. |
| مشاريع الصوت DIY | Arduino Audio, Raspberry Pi HATs, مضخمات الصوت المصنعة يدوياً | تستخدم للحصول على مدخل RCA نظيف في اللوحات المخصصة. |
⚠️ الأعطال الشائعة وحلولها – نتايه صب ثنائي RCA
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| فقدان إشارة من أحد المداخل (يمين أو يسار) | لحام ضعيف أو كسر في الدبوس المركزي لذلك المدخل | فحص الاستمرارية من الدبوس الملحوم إلى نقطة اختبار على PCB | إعادة لحام الدبوس المركزي، أو استبدال النتايه إذا كان الدبوس مكسوراً من الداخل. |
| طنين (Hum) أو ضوضاء خلفية مستمرة | انفصال أو ضعف في لحام طرف الأرضي (الحلقة الخارجية) لأحد المداخل أو كلاهما | فحص استمرارية طرف الأرضي مع شاسيه الجهاز أو خط الأرضي العام | إعادة لحام طرف الأرضي، والتأكد من عدم وجود حلقات أرضية (Ground Loops). |
| اتصال متقطع عند تحريك الكابل | تآكل أو تكسير في وصلة لحام الدبوس المركزي بسبب الاهتزاز | فحص بصري بواسطة عدسة مكبرة، واختبار بتحريك الكابل أثناء قياس الأوميتر | تنظيف منطقة اللحام وإعادة اللحام باستخدام خيوط جديدة. |
| تشوه في المدخل الفيزيائي (لا يدخل الكابل بسهولة) | انثناء أو تلف في الحلقة المعدنية الخارجية للمدخل | فحص بصري واختبار إدخال كابل RCA معروف أنه سليم | الاستبدال الكامل للنتايه؛ لا يمكن إصلاح التشوه الميكانيكي. |
🔄 مقارنة نتايه صب ثنائي RCA مع البدائل المتوفرة في الجوكر
مدخلين أنثى بلونين، لحام مباشر، ذهبية الأطراف، مثالية للاستيريوية والصُب.
مدخل واحد فقط (مونو)، مناسب للصب الأحادي، يحتوي على 3 دبابيس تثبيت ميكانيكي.
لا يصلح للصوت مطلقاً، يستخدم للبيانات والطاقة. ليس بديلاً.
اختر نتايه صب ثنائي RCA إذا كنت تحتاج إلى مدخلين منفصلين للقنوات اليمنى واليسرى، سواء لتطبيقات الصوت المحيطي أو لإرسال إشارة LFE أحادية عبر محول. الجودة العالية والسعر المناسب يجعلانها الخيار الأول للفنيين في مصر.
📖 قاموس المصطلحات التقنية – نتايه صب ثنائي RCA
- نتايه RCA: موصل دائري أنثى (Female) يُستخدم لنقل الإشارات الصوتية والفيديو التماثلية.
- ثنائي RCA: وجود مدخلين RCA على نفس اللوحة، عادة أحمر للقناة اليمنى وأبيض/أسود للقناة اليسرى.
- Subwoofer (صب): سماعة جهير متخصصة في إعادة إنتاج الترددات المنخفضة جداً (20-200 هرتز).
- LFE (Low-Frequency Effects): قناة منفصلة للجهير في أنظمة المسرح المنزلي (5.1، 7.1).
- Through-Hole Mount: طريقة تثبيت المكونات بتمرير الأطراف عبر ثقوب في PCB ثم لحامها.
- Gold Plating (طلاء ذهبي): طلاء رقيق من الذهب على الأطراف النحاسية يمنع الأكسدة ويحسن التوصيل.
- Insertion Force: القوة المطلوبة لإدخال قابس RCA في المقبس؛ القوة المعتدلة تعطي تلامساً جيداً دون تخريب.
- Ground Loop (حلقة أرضية): مسارات أرضية متعددة تولد تيارات طفيلية تسبب طنين Hum في السماعات.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل ورقة بيانات نتايه صب ثنائي RCA (PDF)
للفنيين والمهندسين، توفر المصادر التالية معلومات إضافية حول تقنيات الصوت:
- Alldatasheet.com: قاعدة بيانات عالمية لأوراق البيانات الإلكترونية (منصهرات، ترانزستورات، دوائر متكاملة).
- منتدى Arduino: مجتمع ضخم لمشاريع الصوت والتحكم DIY.
- Alltransistors.com: دليل لمواصفات الترانزستورات المستخدمة في مكبرات الصوت.
🎯 نصائح الخبراء – من واقع تجربتنا في ورش الصوتيات المصرية
- قبل لحام النتايه، قم بتثبيتها على PCB ثم باستخدام ملاقط، تأكد من محاذاة الأطراف مع الفتحات. لا تقم بثني الأطراف بقوة لأن ذلك قد يكسر العازل الداخلي.
- لا تغفل عن لحام دبابيس التثبيت الميكانيكي (إن وجدت)؛ هذه الدبابيس تحمي وصلات الإشارة من الاهتزاز في السيارات المصرية ذات الطرق غير الممهدة.
- إذا كنت تعاني من طنين (Hum) في نظام الصب، جرب فصل الأرضي عن كابل RCA عند مدخل النتايه باستخدام محول فاصل أرضي (Ground Loop Isolator) – متوفر في الجوكر للالكترونيات.
- استخدم كابلات RCA محمية (Shielded) ذات جودة عالية، خاصة إذا كان الكابل سيمر بجوار أسلاك التيار المتردد أو مضخمات القدرة. الكابل الرديء سيخرب جودة النتايه حتى وإن كانت ذهبية.
- عند شراء نتايه صب ثنائي RCA، تجنب المقلد الرخيص الذي يستخدم أطراف حديدية مطلي بالنحاس. اختبر بجذب بسيط: الأطراف الأصلية تجذب مغناطيساً ضعيفاً، بينما النحاس الحقيقي لا ينجذب.
🏆 مميزات شراء نتايه صب ثنائي RCA من الجوكر للالكترونيات
- ✅ منتج أصلي 100% مستورد، مطابق للمواصفات العالمية، مع ضمان ضد عيوب التصنيع.
- ✅ شحن سريع لجميع محافظات مصر: القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، الإسماعيلية، السويس، وغيرها – خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التركيب واستكشاف الأخطاء.
- ✅ أسعار تنافسية تناسب جميع الميزانيات، مع عروض خاصة عند الشراء بكميات للورش والمهندسين.
- ✅ سياسة استرجاع مرنة تضمن حقوقك كعميل.
⭐ مراجعات حقيقية لعملاء الجوكر – نتايه صب ثنائي RCA
❓ أسئلة يبحث عنها الناس (People Also Ask) – نتايه صب ثنائي RCA
❓ الأسئلة الشائعة – 20 سؤالاً عن نتايه صب ثنائي RCA
1. ما هي نتايه صب ثنائي RCA بالضبط؟
قطعة إلكترونية تحتوي على مدخلين RCA أنثى (أحمر وأبيض) على لوحة PCB واحدة، تثبت باللحام وتستخدم لنقل إشارة الصوت إلى مضخم الصب.
2. هل تنقل إشارة ستيريو كاملة أم أحادية؟
تنقل قناتين منفصلتين (ستيريو)، ولكن يمكن استخدامها لتطبيقات أحادية (مونو) أيضاً.
3. ما الفرق بين هذه النتايه ومدخل RCA العادي 2 طرف؟
النتايه الثنائية تحتوي على مدخلين اثنين، أما العادي فمدخل واحد. الثنائية توفر مرونة أكبر للاستيريوية.
4. هل يدعم طلاء الذهب مقاومة الأكسدة حقاً؟
نعم، الذهب لا يتأكسد عملياً، ويحافظ على مقاومة تلامس منخفضة لسنوات حتى في البيئات الرطبة.
5. كيف أعرف أنها أصلية وليست مقلدة؟
الأصلية تكون الأطراف نحاسية حقيقية (تنجذب للمغناطيس بشكل ضعيف)، والطلاء موحد ولامع، والبلاستيك صلب غير ناعم.
6. هل تحتاج إلى أي برامج تعريفية (Drivers)؟
لا، هي قطعة كهربائية تماثلية بحتة، لا تحتاج لبرامج.
7. ما هي أبعادها النموذجية؟
الطول حوالي 35 مم، العرض 25 مم، الارتفاع 12 مم (بدون دبابيس).
8. هل يمكن استخدامها في دوائر الفيديو (Composite)؟
نعم، الموصل واحد، لكنها مصممة للصوت؛ قد تعمل للفيديو لكن لا نضمن الأداء المثالي.
9. هل تؤثر على جودة الصوت إذا كان الكابل طويلاً؟
النتايه نفسها لا تؤثر، لكن الكابل الطويل جداً (>10 م) قد يضعف الإشارة ويلتقط ضوضاء.
10. كيف أحميها من الرطوبة في السيارات؟
يمكن استخدام غراء ساخن (Hot glue) حول منطقة اللحام على PCB لعزل الأطراف عن الرطوبة.
11. ما هو أقصى تيار يمكن أن يمر عبر الدبوس المركزي؟
بضعة مللي أمبير فقط (لأنها إشارة جهد، ليس قدرة). لا تمرر تيارات عالية.
12. هل يوجد دبوس أرضي منفصل لكل مدخل؟
عادةً نعم، لكل مدخل طرف أرضي خاص به، لكنهما متصلان كهربائياً على اللوحة.
13. هل تصلح لأنظمة الصوت في القوارب؟
نعم، ولكن يجب عزلها جيداً عن الرطوبة العالية، لأن الأطراف المكشوفة قد تتآكل بسرعة.
14. كم مرة يمكن إدخال وإخراج الكابل دون تلف؟
صُممت لأكثر من 5000 دورة، لكن الممارسة العملية تقل بسبب الأوساخ.
15. هل يمكن لحامها مباشرة بالأسلاك بدلاً من PCB؟
نعم، لكن ذلك غير موصى به لأن الأطراف قصيرة وضعيفة دون تثبيت PCB.
16. ما الفرق بين اللونين الأحمر والأبيض؟
أحمر = قناة يمنى (Right)، أبيض = قناة يسرى (Left). لا فرق كهربائي جوهري.
17. هل يمكن قص أحد الدبابيس إذا كان طويلاً جداً؟
نعم، يمكن قص دبابيس اللحام الزائدة بأداة قاطعة، لكن يُفضل تركها لتثبيت قوي.
18. هل ستعمل مع مكبر صوت بقدرة 1000 واط؟
نعم، لأنها تنقل الإشارة قبل التضخيم، وليس طاقة السماعات.
19. ما هو معامل العزل لهذه النتايه؟
مقاومة العزل بين الإشارة والأرضي >100 ميجا أوم عند 500 فولت، ممتاز.
20. هل توصيل جميع المحافظات في مصر يشمل مدن الصعيد مثل الأقصر وأسوان؟
نعم، الجوكر للالكترونيات يوصل لجميع محافظات مصر بما فيها الأقصر، أسوان، المنيا، سوهاج، وقنا خلال 48 ساعة.
