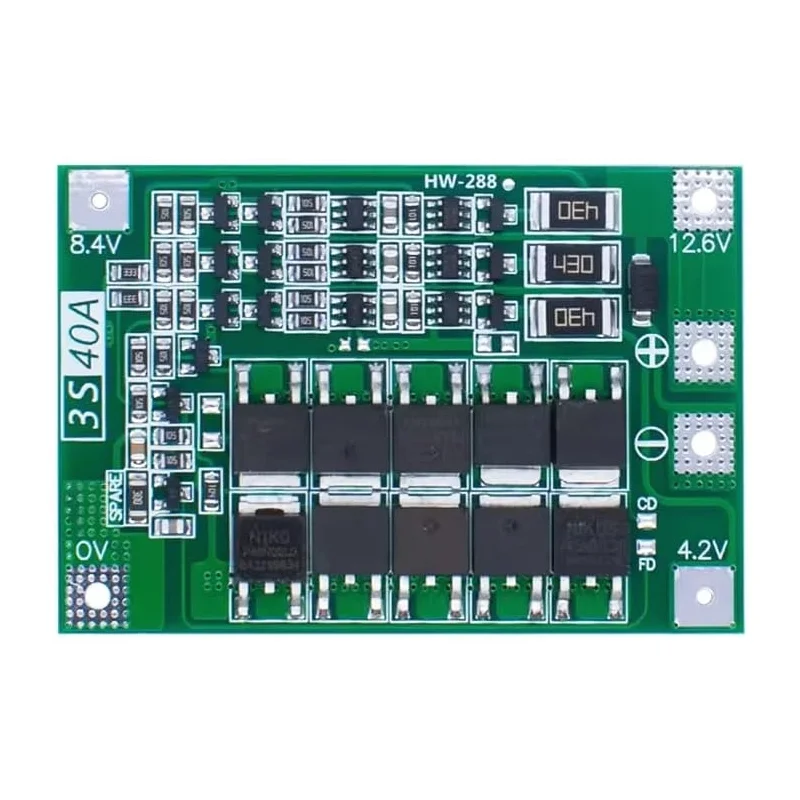

دايره شحن 12 فولت 40 امبير BMS 3S 40A 12V – الحماية الفائقة لبطاريات الليثيوم 3S عالية التيار في مصر
هل تبحث عن دايره شحن 12 فولت 40 امبير احترافية لحماية بطاريات الليثيوم 3S عالية التيار الخاصة بمشروعك؟ دايره شحن 12 فولت 40 امبير من الجوكر للالكترونيات هي نظام إدارة البطاريات (BMS) القوي الذي يضمن سلامة وأداء حزمة بطارياتك 12 فولت للأحمال الثقيلة.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وأنظمة الطاقة في مصر، نؤكد أن دايره شحن 12 فولت 40 امبير هو الخيار الأمثل لحماية ثلاث خلايا ليثيوم متصلة على التوالي (تكوين 3S) مع تيار تشغيل يصل إلى 40 أمبير. هذه اللوحة المصممة بتقنية MOSFETs عالية الجودة تتحمل تيار تفريغ مستمر يصل إلى 40 أمبير، مما يجعلها مناسبة للدراجات الكهربائية المتوسطة، المفكات اللاسلكية الكبيرة، مضخات المياه، وأنظمة الطاقة المتوسطة.
دايره شحن 12 فولت 40 امبير مزودة بدائرة موازنة خلايا سلبية قوية، وحماية من الشحن الزائد (تقطع عند 4.25 فولت لكل خلية)، وحماية من التفريغ العميق (تقطع عند 2.5-2.7 فولت)، وحماية من التيار الزائد (≈50-60 أمبير)، وحماية من ماس كهربائي. بفضل أبعادها المعقولة (≈70×25×4 مم)، يمكن تركيب دايره شحن 12 فولت 40 امبير بسهولة داخل علب البطاريات الكبيرة.
استخدم دايره شحن 12 فولت 40 امبير مع بطاريات 18650 عالية التيار (10A-20A لكل خلية)، واستمتع بجهد ثابت 12.6 فولت عند الشحن الكامل. دايره شحن 12 فولت 40 امبير تدعم شحن حتى 20 أمبير، مما يسمح بشحن سريع وآمن. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن 12 فولت 40 امبير اليوم واحمِ استثمارك في بطاريات الليثيوم عالية الطاقة.
⚙️ مواصفات دايره شحن 12 فولت 40 امبير BMS 3S 40A
| الخاصية |
القيمة |
| نوع المنتج |
دايره شحن 12 فولت 40 امبير – BMS 3S 40A 12V |
| جهد التشغيل الاسمي |
11.1 فولت (3S) – 12.6 فولت كامل الشحن |
| تيار التفريغ المستمر |
40 أمبير |
| تيار الشحن الأقصى |
20 أمبير |
| حماية التيار الزائد |
≈50-60 أمبير |
| جهد قطع الشحن الزائد |
4.25 ±0.05 فولت / خلية |
| جهد قطع التفريغ العميق |
2.5-2.7 فولت / خلية |
| موازنة الخلايا |
نعم (سلبية، ≈80-100mA) |
| الأبعاد |
≈70×25×4 مم |
| نوع المنفذ |
Common Port (P+ / P- مشترك) |
🔌 توصيل أطراف الدايره شحن 12 فولت 40 امبير
| الطرف |
الجهد |
الوظيفة |
| B- |
0V |
سالب البطارية الأولى |
| B1 |
4.2V |
موجب الأولى / سالب الثانية |
| B2 |
8.4V |
موجب الثانية / سالب الثالثة |
| B+ |
12.6V |
موجب البطارية الثالثة |
| P+ |
12.6V (محمي) |
خرج موجب للحمل والشاحن |
| P- |
0V (محمي) |
خرج سالب للحمل والشاحن |
تأكد من توصيل الأسلاك بالترتيب B- → B1 → B2 → B+. بعد التوصيل، قم بشحن دايره شحن 12 فولت 40 امبير عبر P+ و P- لتنشيط الدائرة. استخدم أسلاكاً بقطر 12-14 AWG لتيار 40 أمبير.

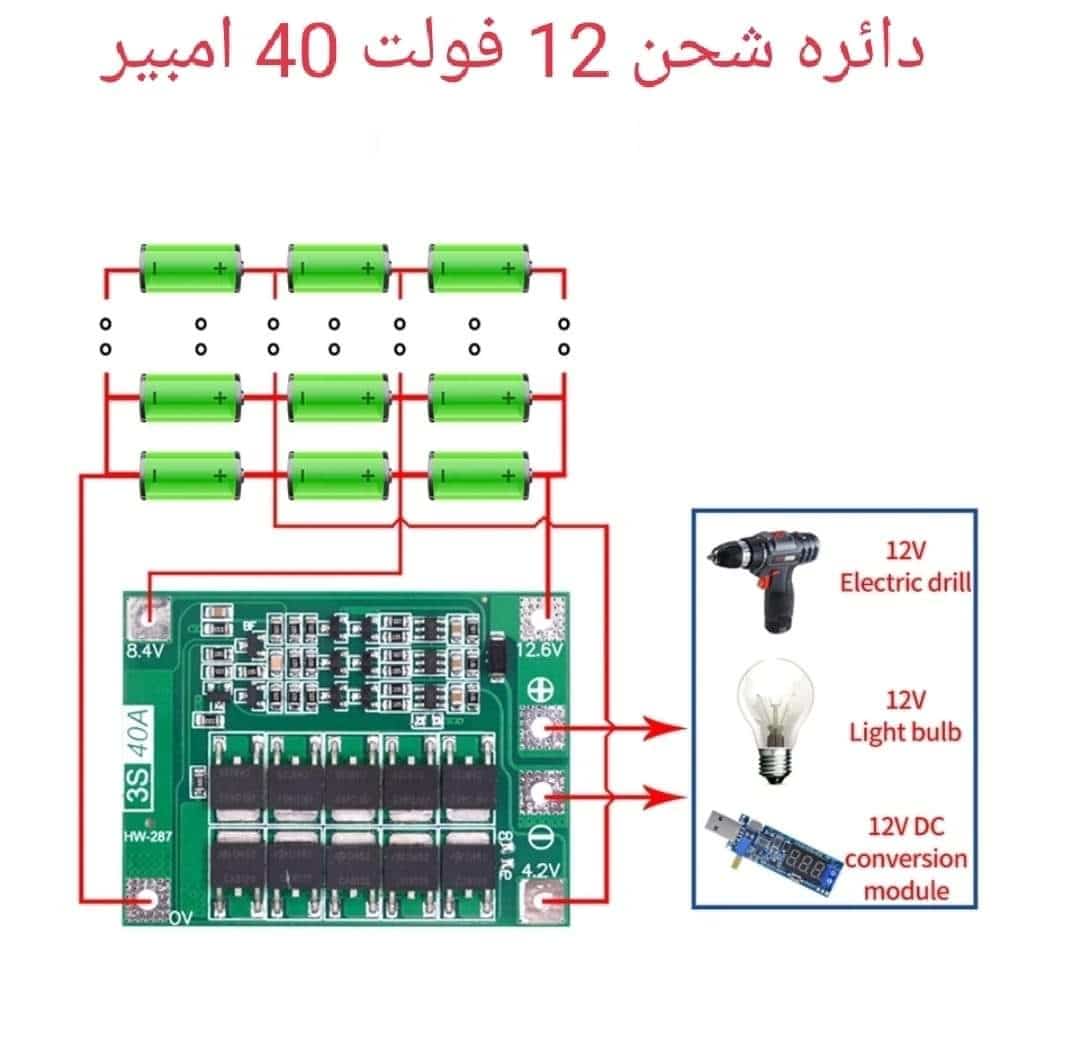

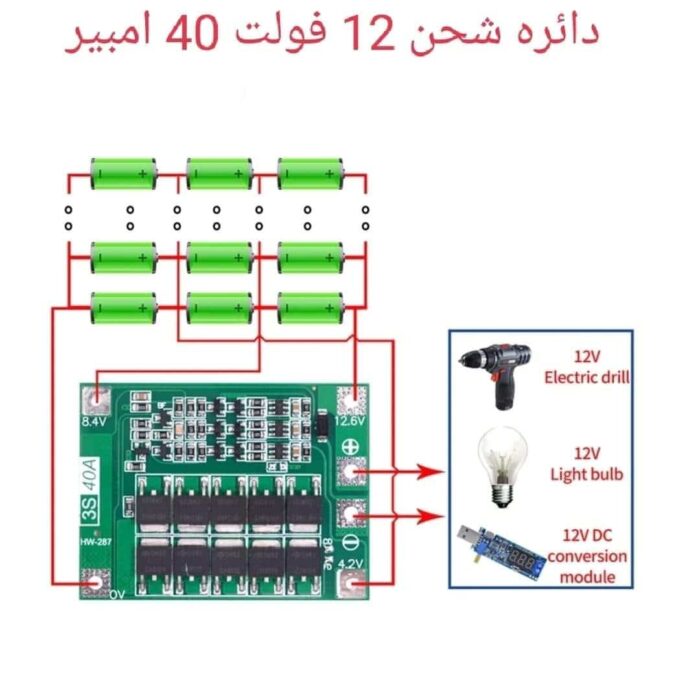

🔊 تكوينات توصيل الدايره شحن 12 فولت 40 امبير
⚡ توصيل 3S (ثلاث خلايا على التوالي)
التكوين الأساسي لـ دايره شحن 12 فولت 40 امبير. ينتج جهد 11.1-12.6 فولت، مناسب للدراجات الكهربائية والمفكات الكبيرة.
🔋 توصيل 3S2P (سعة مضاعفة)
يمكن استخدام دايره شحن 12 فولت 40 امبير مع 6 خلايا (3S2P) لمضاعفة السعة، مع بقاء الجهد 12 فولت. يجب أن تكون الخلايا متطابقة وذات تيار عالٍ.
🛡️ أنظمة الحماية في الدايره شحن 12 فولت 40 امبير
- حماية الشحن الزائد: توقف التيار عند 4.25 فولت لكل خلية.
- حماية التفريغ العميق: توقف الخرج عند 2.5-2.7 فولت لكل خلية.
- حماية التيار الزائد: تقطع عند 50-60 أمبير.
- حماية ماس كهربائي: استجابة فورية لحماية الدائرة.
- موازنة الخلايا: تحافظ على جهد متساوٍ بين الخلايا أثناء الشحن.
🚗 أجهزة ومشاريع تستخدم الدايره شحن 12 فولت 40 امبير
- دراجات كهربائية (E-bikes) بقدرة 250-750 واط
- مفكات لاسلكية كبيرة (Drills) ومناشير تيار عالٍ
- مضخات مياه 12 فولت كبيرة
- أنظمة إضاءة LED عالية القدرة (100 واط فأكثر)
- روبوتات صناعية صغيرة
- أنظمة تخزين طاقة شمسية متوسطة
⚠️ أعطال دايره شحن 12 فولت 40 امبير وحلولها
| العطل |
السبب |
الحل |
| لا يوجد جهد على P+/P- |
BMS في وضع السكون |
اشحن عبر P+ و P- لمدة 10-20 ثانية لتنشيط الدائرة |
| الخرج ينقطع تحت الحمل |
تيار زائد >50A أو ماس كهربائي |
خفف الحمل أو استخدم BMS أكبر، تأكد من عدم وجود ماس |
| البطارية لا تشحن |
خلية وصلت 4.25V (شحن كامل) أو تلف |
افصل الشاحن، اشحن لاحقاً. إذا تكرر، تحقق من الخلايا |
| سخونة عالية في MOSFETs |
تيار مستمر >30A أو تهوية غير كافية |
استخدم أسلاكاً سميكة (12 AWG)، أضف مشتتاً حرارياً، حسّن التهوية |
🔄 مقارنة: الدايره شحن 12 فولت 40 امبير vs 20 أمبير
دايره شحن 12 فولت 40 امبير (هذا المنتج)
تيار 40A، شحن 20A، للأحمال الثقيلة، سعر أعلى قليلاً
دايره شحن 12 فولت 20 امبير
تيار 20A، شحن 10A، للأحمال المتوسطة، سعر أقل
اختر دايره شحن 12 فولت 40 امبير إذا كان جهازك يستهلك تياراً أكبر من 20 أمبير باستمرار (مثل دراجة كهربائية 500 واط أو مفك احترافي).
📖 مصطلحات دايره شحن 12 فولت 40 امبير
- BMS: نظام إدارة البطارية – دايره شحن 12 فولت 40 امبير.
- 3S: ثلاث خلايا على التوالي – 11.1 فولت اسمي.
- موازنة خلايا: معادلة جهد الخلايا أثناء الشحن.
- Common Port: منفذ مشترك للشحن والتفريغ.
- MOSFET: ترانزستور تأثير المجال، يتحكم في تدفق التيار.
🎯 نصائح خبير لتركيب الدايره شحن 12 فولت 40 امبير
- استخدم بطاريات عالية التيار (10A-15A لكل خلية) مثل Samsung 25R أو Sony VTC5 لتحمل 40 أمبير.
- قم بتوصيل الأسلاك بالترتيب B- → B1 → B2 → B+ بدقة، فخطأ في الترتيب قد يتلف BMS.
- بعد التوصيل، اشحن دايره شحن 12 فولت 40 امبير لتنشيط الخرج. لا تتوقع أن يعمل مباشرة.
- استخدم أسلاكاً بقطر 12 AWG على الأقل لتيار 40 أمبير لتجنب ارتفاع الحرارة وفقدان الجهد.
- في البيئات الحارة (صيف مصر)، أضف مشتتاً حرارياً أكبر على MOSFETs أو استخدم مروحة تبريد صغيرة.
- إذا كنت تستخدم BMS مع محرك (محرك تيار مستمر)، أضف مكثفاً كبيراً (1000µF) على خرج P+ و P- لتنعيم تيار البدء العالي (Inrush).
🏆 مميزات شراء الدايره شحن 12 فولت 40 امبير من الجوكر
- ✅ منتج أصلي 100% – ضمان عام
- ✅ شحن سريع لجميع محافظات مصر خلال 24-48 ساعة
- ✅ دعم فني عبر واتساب لمساعدتك في التوصيل واختيار البطاريات
- ✅ أسعار تنافسية بالجملة والقطاعي
- ✅ استرجاع خلال 14 يوماً
⭐ مراجعات دايره شحن 12 فولت 40 امبير
⭐⭐⭐⭐⭐ “دايره شحن 12 فولت 40 امبير ممتازة، استخدمتها في دراجة كهربائية 500 واط وأداؤها رائع – أحمد”
⭐⭐⭐⭐⭐ “أفضل BMS 3S 40A في مصر، أنصح بها – محمود”
⭐⭐⭐⭐ “جيدة، لكن تحتاج أسلاكاً سميكة جداً (12 AWG) – خالد”
❓ أسئلة عن الدايره شحن 12 فولت 40 امبير
هل يمكن استخدامها مع بطاريات LiFePO4؟ – لا، مخصصة لليثيوم أيون 3.7 فولت (لا تستخدم مع 3.2 فولت).
كم تيار الشحن الموصى به لبطاريات 18650؟ – 5-10 أمبير لإطالة عمر البطاريات، على الرغم من أن اللوحة تدعم 20 أمبير.
كم عدد MOSFETs في هذه اللوحة؟ – 6 أو 8 MOSFETs على التوازي لتحمل 40 أمبير.
هل تحتوي على موازنة خلايا؟ – نعم، موازنة سلبية أثناء الشحن.
❓ 20 سؤالاً عن الدايره شحن 12 فولت 40 امبير
1. ما هي دايره شحن 12 فولت 40 امبير؟
لوحة BMS لثلاث خلايا ليثيوم، تيار 40 أمبير، جهد 11.1-12.6 فولت.
2. هل تحتوي على موازنة خلايا؟
نعم، موازنة سلبية أثناء الشحن.
3. كم تيار الشحن الأقصى؟
20 أمبير.
4. ما جهد الشحن المطلوب؟
12.6 فولت (شاحن 3S).
5. كيف أنشط BMS بعد التوصيل؟
اشحن عبر P+ و P- لبضع ثوانٍ (10-20 ثانية).
6. هل يمكن تركيبها مع بطاريات مختلفة السعة؟
لا، يفضل استخدام خلايا متطابقة تماماً.
7. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
8. هل يدعم شحن سريع؟
يدعم حتى 20A، لكن الشحن البطيء (5-10A) أفضل للبطاريات.
9. كم سعرها في مصر؟
حوالي 165 جنيهاً.
10. هل يوصل الجوكر للأقصر وأسوان؟
نعم، 48 ساعة.
11. هل يمكن استخدامها لبطارية 2S؟
لا، هذه مخصصة لـ 3S.
12. كيف أختبر موازنة الخلايا؟
بعد شحن كامل، قس جهد كل خلية (يجب أن تكون متساوية ±0.02 فولت).
13. ما هي مقاومة التوصيل؟
≤12 ملي أوم.
14. هل تستهلك تياراً في وضع الخمول؟
20-30 ميكروأمبير (ضئيل).
15. هل يمكن توصيل BMS على التوالي؟
لا، يفضل استخدام BMS مخصص لجهد أعلى (6S).
16. كيف أتلف BMS؟
عكس القطبية، ماس طويل، تيار >60A.
17. ما الفرق بين Common Port و Separate Port؟
Common Port يستخدم نفس الأطراف للشحن والتفريغ، بينما Separate Port له أطراف منفصلة.
18. هل تحتوي على حماية من الحرارة؟
الـ MOSFETs لها حماية داخلية من الحرارة الزائدة، لكن لا يوجد مستشعر حراري منفصل.
19. كم عدد MOSFETs؟
عادة 6-8 MOSFETs على التوازي.
20. كيف أتواصل مع الدعم الفني؟
واتساب 01288929498.
