دايره شحن باور بانك الديجتال
140,00 EGP
غير متوفر في المخزون
الوصف
📑 جدول المحتويات – دايره شحن باور بانك الديجتال
- ✨ مقدمة عن الوحدة الرقمية
- ⚙️ المواصفات الفنية الكاملة
- 🔌 دليل الأطراف (Pinout) والتوصيل
- 🔊 تكوينات التوصيل (بطارية واحدة / متعددة)
- 🛡️ أنظمة الحماية والتشخيص
- 🚗 الأجهزة التي تستخدم هذه الدائرة
- ⚠️ الأعطال الشائعة وحلولها
- 🔄 البدائل والمقارنات (مع الإصدار العادي)
- 📖 قاموس المصطلحات التقنية
- 📄 الداتا شيت والمصادر التقنية
- 🎯 نصائح الخبراء – استخدام آمن وفعال
- 🏆 مميزات الطلب من الجوكر
- ⭐ المراجعات والتقييمات
- 📦 منتجات ذات صلة
- ❓ أسئلة يبحث عنها الناس (People Also Ask)
- ❓ الأسئلة الشائعة – 20 سؤالاً
- 🚚 سياسة الشحن – توصيل لجميع المحافظات
- 🔄 سياسة الاسترجاع + سياسة الخصوصية
دايره شحن باور بانك الديجتال – الوحدة الرقمية الاحترافية بشاشة وشحن سريع QC 2.4A في مصر
هل تريد صنع باور بانك احترافي يعرض لك الجهد والنسبة المئوية للبطارية ويدعم الشحن السريع؟ دايره شحن باور بانك الديجتال هي الحل الأمثل لعشاق الإلكترونيات والمشاريع المتقدمة في مصر.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وتصميم أنظمة الطاقة المحمولة، نؤكد أن هذه الوحدة تجمع بين التكنولوجيا الحديثة (شاشة رقمية، شحن سريع 2.4A مع تقليد QC) والموثوقية العالية.
تحتوي دايره شحن باور بانك الديجتال على شاشة LCD رقمية تعرض جهد البطارية (3.7-4.2 فولت) ونسبة الشحن المتبقية (0%-100%)، بالإضافة إلى تيار الشحن/التفريغ في بعض الإصدارات. مزودة بمدخلين للشحن: Type-C (حديث وعكسي) و Micro-USB (كلاسيكي)، ومنفذ USB-A واحد يدعم خرج 5 فولت بتيار يصل إلى 2.4 أمبير مع بروتوكول تقليد Quick Charge (QC) الذي يتفاوض مع الهواتف المحمولة لتوفير أسرع شحن ممكن (بحدود 2.4A).
تعمل الوحدة على بطاريات ليثيوم أيون 3.7 فولت (18650، 14500، LiPo). تيار الشحن الداخلي 1 أمبير، كافٍ لشحن معظم البطاريات بأمان، بينما تيار التفريغ 2.4 أمبير يتيح شحن هاتفك بسرعة مضاعفة مقارنة بالشواحن التقليدية 1 أمبير. دائرة الرفع (Boost) بكفاءة تصل إلى 90% تقلل الفاقد في الطاقة.
الوحدة مزودة بحماية كاملة: حماية من الشحن الزائد (توقف عند 4.2 فولت)، حماية من التفريغ العميق (تقطع الخرج عند 2.9 فولت)، حماية من ماس كهربائي، انعكاس قطبية، وحماية من التيار الزائد. شاشة العرض تعمل بشكل تلقائي عند الضغط على الزر أو توصيل الحمل.
هذه الوحدة مستوردة مباشرة من الجوكر للالكترونيات، ونضمن جودتها وأصالتها. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن باور بانك الديجتال الآن واصنع باور بانكاً احترافياً بشاشة وشحن سريع.
⚙️ المواصفات الفنية – دايره شحن باور بانك الديجتال (رقمية – شحن سريع)
| الخاصية الأساسية | القيمة |
|---|---|
| نوع المنتج | وحدة باور بانك رقمية بشاشة وشحن سريع – دايرة شحن باور بانك الديجتال |
| جهد الدخل (الشحن) | 5 فولت تيار مستمر عبر Type-C أو Micro-USB |
| تيار الشحن الأقصى | 1 أمبير (1000 مللي أمبير) |
| جهد الخرج (Boost) | 5 فولت ±0.25 فولت (عبر منفذ USB-A) |
| تيار الخرج الأقصى | 2.4 أمبير (يدعم بروتوكول تقليد QC، توافق مع شحن سريع) |
| نوع البطارية | ليثيوم أيون / ليثيوم بوليمر 3.7 فولت (خلية واحدة) |
| شاشة العرض | LCD رقمية تعرض الجهد (V) والنسبة المئوية (%)، وأحياناً التيار (A) |
| منافذ الدخل | Type-C (أنثى) + Micro-USB (أنثى) |
| منفذ الخرج | USB-A (أنثى) |
| زر تحكم | زر ضغط لتنشيط الشاشة وعرض المستوى |
| مواصفات إضافية | القيمة |
|---|---|
| جهد قطع الشحن | 4.2 فولت ±1% |
| جهد قطع التفريغ | 2.9 فولت ±0.1 فولت |
| كفاءة التحويل | ≈ 88-90% @ 5V/1A |
| تيار السكون | أقل من 200 ميكروأمبير |
| الأبعاد | 60 × 28 × 10 مم تقريباً |
| الوزن | 10 جرامات |
| نطاق حرارة التشغيل | -10°C إلى +60°C |
| الحماية المدمجة | شحن زائد، تفريغ عميق، ماس كهربائي، انعكاس قطبية، تيار زائد، حرارة |

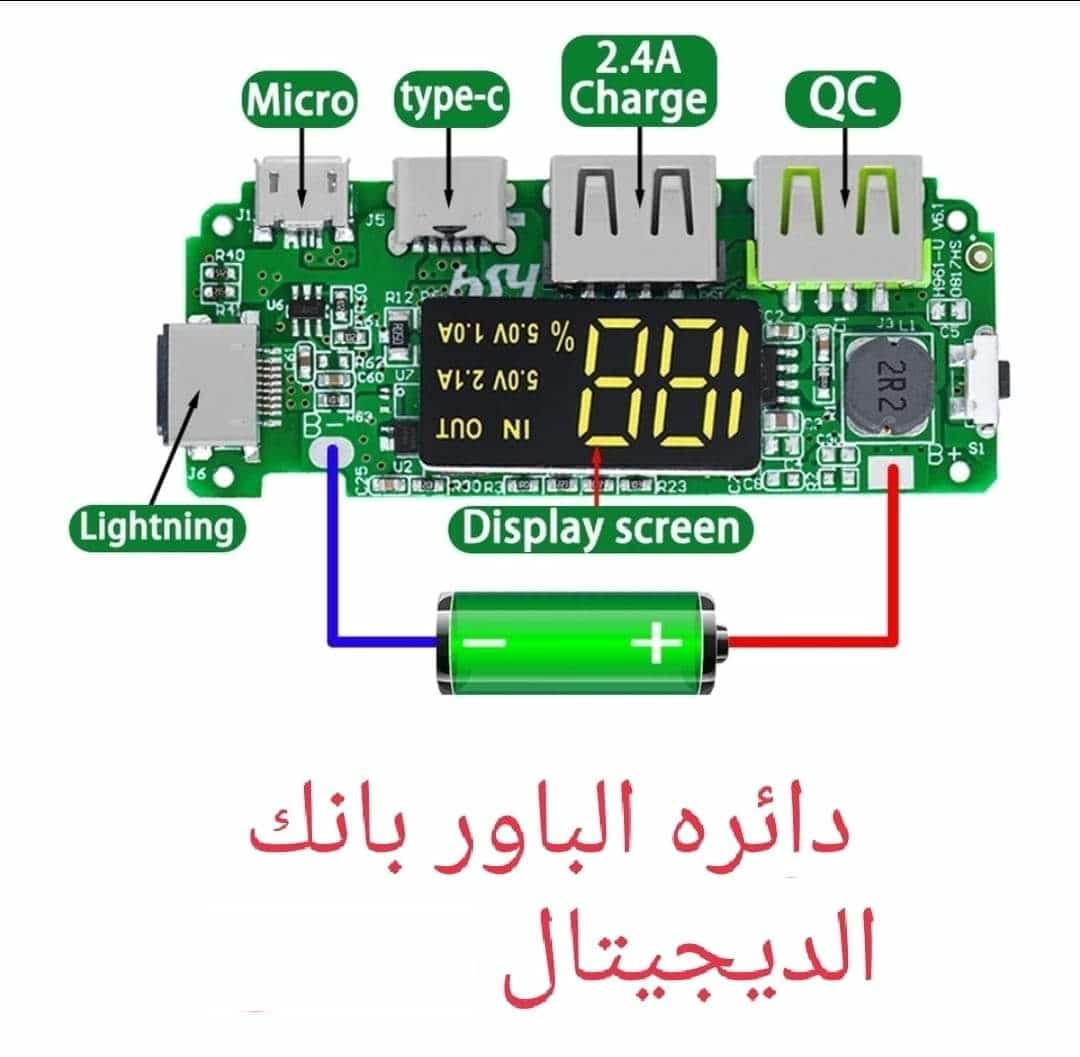

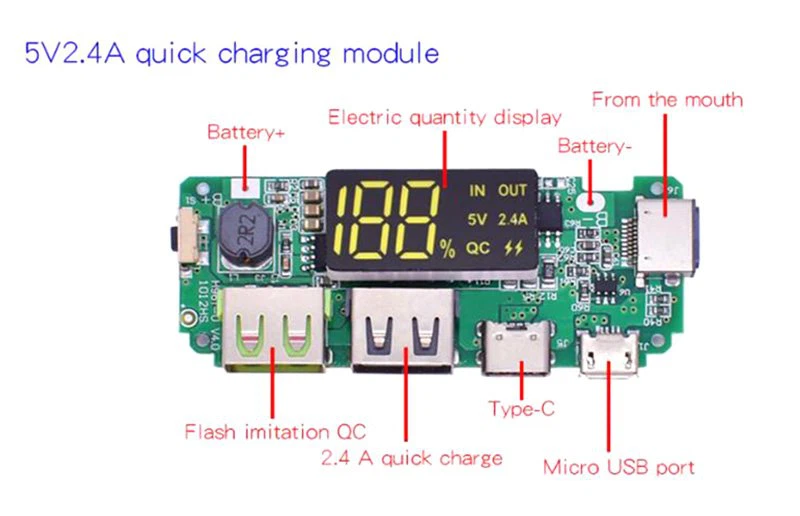

🔌 دليل الأطراف (Pinout) – دايره شحن باور بانك الديجتال
| الطرف / الوصلة | الوظيفة | ملاحظات التوصيل |
|---|---|---|
| B+ (بطارية موجب) | يتصل بالطرف الموجب لبطارية 18650 أو LiPo. | استخدم سلكاً قصيراً (22 AWG). تأكد من القطبية. |
| B- (بطارية سالب) | يتصل بالطرف السالب للبطارية. | القطبية العكسية لن تعمل الدائرة (الحماية تمنع التلف). |
| منفذ Type-C | دخل شحن 5V (قابل للعكس، متوافق مع كابلات USB-C الحديثة). | يدعم الشحن بتيار 1A. |
| منفذ Micro-USB | دخل شحن 5V كلاسيكي. | يمكن استخدام أي من المنفذين أو كليهما (ليس في نفس الوقت). |
| منفذ USB-A | خرج 5V/2.4A لشحن الأجهزة. يدعم تقليد QC. | قم بتوصيل كابل الهاتف هنا. |
| زر الضغط (SW) | الضغط القصير: تنشيط الشاشة وعرض مستوى البطارية والجهد. | في بعض الموديلات، الضغط المطول يشغل أو يطفئ الخرج. |
| شاشة LCD | تعرض معلومات البطارية (جهد / نسبة مئوية). | لا تحتاج إلى توصيل إضافي، متصلة بالدائرة. |
🔊 تكوينات التوصيل – استخدامات دايرة شحن باور بانك الديجتال
⚡ باور بانك ببطارية واحدة 18650 (احترافي)
قم بلحام بطارية 18650 عالية الجودة (مثل Samsung 35E) بأطراف B+ و B-. ستتمكن من رؤية نسبة البطارية والجهد على الشاشة. يوفر الخرج 2.4A لشحن سريع للهواتف الحديثة. مناسب جداً لصنع باور بانك مدمج بشاشة.
🔋 بطاريتين على التوازي (سعة مضاعفة)
لتضاعف السعة (مثلاً 2 × 3000 مللي أمبير = 6000 مللي أمبير)، قم بتوصيل بطاريتين متطابقتين على التوازي (الموجب مع الموجب، السالب مع السالب) ثم توصيل الأطراف المجمعة بـ B+/B-. ستظل الشاشة تعمل بشكل صحيح لأن الجهد يبقى 3.7-4.2 فولت.
استخدام مع بطارية LiPo (بوليمر)
يمكن استخدام الوحدة مع بطارية ليثيوم بوليمر مسطحة (3.7 فولت) بنفس الطريقة. تأكد من أن معدل التفريغ للبطارية لا يقل عن 2.5 أمبير لتحقيق أفضل أداء. الشاشة ستعرض المعلومات بدقة.
🛡️ أنظمة الحماية والتشخيص – يتيمه شحن باور بانك الديجتال
- حماية الشحن الزائد (Overcharge): توقف الشحن تلقائياً عندما يصل جهد البطارية إلى 4.2 فولت. لا يُعاد الشحن إلا إذا انخفض الجهد إلى أقل من 4.05 فولت (حلقة ارتداد).
- حماية التفريغ العميق (Over-discharge): عندما يقل جهد البطارية عن 2.9 فولت، تقطع الدائرة خرج USB وتغلق الوحدة. الشاشة قد تظهر جهداً منخفضاً. بعد الشحن، يعاد تنشيط الخرج تلقائياً.
- حماية انعكاس القطبية (Reverse Polarity): إذا قمت بتوصيل البطارية بالعكس (B+ مع سالب)، لن تعمل الدائرة ولن تتلف (لا تيار يمر).
- حماية ماس كهربائي (Short Circuit): إذا حدث تماس قصير على منفذ USB، تقوم الدائرة بقفل الخرج مؤقتاً. بعد إزالة الماس، يعاد تنشيط الخرج بالضغط على الزر أو إعادة الشحن.
- حماية التيار الزائد (Overcurrent): إذا تجاوز تيار الخرج 2.7 أمبير تقريباً، يقلل المحول الجهد أو يقطع الخرج لحماية الدائرة والبطارية.
- حماية حرارية (Thermal Shutdown): في حالة ارتفاع حرارة IC (فوق 120 درجة مئوية)، يقلل التيار تدريجياً أو يغلق الوحدة حتى تبرد.
- التشخيص المرئي (شاشة LCD):
- تعرض الجهد الحالي للبطارية (مثلاً 3.95 فولت).
- تعرض نسبة الشحن المتبقية تقريباً (من 0% إلى 100%).
- عند الشحن: تومض الأيقونة أو تتغير النسبة تصاعدياً.
- عند التفريغ: تعرض النسبة التنازلية والتيار المقدر.
🚗 الأجهزة والمشاريع التي تستخدم دايره شحن باور بانك الديجتال
| نوع المشروع/الجهاز | الوصف | ملاحظة التوافق |
|---|---|---|
| باور بانك فاخر بشاشة رقمية | صنع باور بانك بقدرة 2.4A وشاشة واضحة، مثالي للإهداء أو الاستخدام الشخصي. | يُفضل استخدام بطارية عالية السعة (5000 مللي أمبير أو أكثر). |
| مصدر طاقة محمول للمشاريع الإلكترونية | تشغيل Arduino و Raspberry Pi و ESP8266 مع مراقبة الجهد. | أضف كابل USB قصير لتوصيل اللوحات. |
| أجهزة قياس ميدانية (مولتيميتر، منظم حرارة) | تزويدها ببطارية 18650 مع شاشة لعمر البطارية. | تأكد من أن التيار المطلوب أقل من 2 أمبير. |
| أضواء LED قوية محمولة | تشغيل شرائط LED 5V بتيار عالي مع معرفة متبقية البطارية. | لا تتجاوز 2.4 أمبير إجمالاً. |
⚠️ الأعطال الشائعة وحلولها – دايره شحن باور بانك الديجتال (خبرة ميدانية في مصر)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| الشاشة لا تعمل ولا يوجد خرج | بطارية فارغة جداً (<2.9V) أو غير موصولة، أو تلف في الزر. | قس جهد البطارية (B+/B-). يجب أن يكون >3.0V. اضغط الزر عدة مرات. | اشحن البطارية عبر Type-C أو Micro-USB لمدة ساعة. إذا كان الجهد <2.5V، البطارية تالفة. |
| الشاشة تعمل لكن لا يوجد خرج USB | تفعيل الحماية (تيار زائد، ماس) أو البطارية منخفضة. | أعد تشغيل الوحدة بالضغط على الزر لفترة طويلة (3-5 ثوانٍ). | افصل الحمل، أعد تشغيل الزر. إذا استمر، اشحن البطارية. |
| تيار الخرج ضعيف (<1.5A) رغم أن الحمل يحتاج 2.4A | بطارية قديمة (مقاومة داخلية عالية) أو كابل USB رديء، أو شاحن QC غير متوافق. | قياس جهد البطارية تحت الحمل، تغيير كابل USB، اختبار مع هاتف يدعم QC. | استخدم بطارية جديدة ذات تصريف تيار عالٍ (10A). استخدم كابل USB قصير سميك. |
| الشاشة تظهر نسبة غير دقيقة (مثلاً 0% رغم جهد 3.8V) | حاجة إلى معايرة أو أن دائرة القياس بها خطأ. | قس الجهد بالمتر وقارنه بالشاشة. اترك البطارية تشحن حتى 4.2V ثم تفرغ بالكامل. | قم بدورة شحن كاملة (تفريغ حتى إيقاف التشغيل، ثم شحن حتى 4.2V). إذا استمر الخطأ، قد يكون عيباً في التصنيع. |
🔄 البدائل والمقارنات – الديجيتال مقابل الإصدار العادي (LED)
شاشة رقمية (جهد/نسبة)، منفذي شحن (Type-C و Micro-USB)، تيار خرج 2.4A مع تقليد QC، سعر أعلى قليلاً.
مؤشرات LED (4 لمبات)، منفذ Micro-USB فقط، تيار خرج 2.1A، لا يدعم QC، سعر أقل.
تدعم شحن أسرع (20W) ومخرجات متعددة، لكن سعر أعلى بكثير.
اختر الإصدار الديجيتال إذا كنت تريد شاشة دقيقة ومنفذ Type-C ودعماً للشحن السريع 2.4A. إنها الأفضل لعشاق الاحترافية.
📖 قاموس المصطلحات التقنية – باور بانك رقمي
- دايره شحن باور بانك الديجتال: لوحة إلكترونية مع شاشة رقمية تشحن وتفرغ بطارية ليثيوم وتوفر معلومات الجهد والنسبة.
- شحن سريع QC (Quick Charge): تقنية من Qualcomm لزيادة جهد الشحن إلى 9V أو 12V، هنا تقليد يقتصر على 5V/2.4A.
- Boost Converter (محول رفع): يرفع جهد البطارية (3.7V) إلى 5V.
- حماية التفريغ العميق: تقطع الخرج عندما ينخفض الجهد عن 2.9V لحماية البطارية.
- Type-C: منفذ USB حديث قابل للعكس.
- Micro-USB: منفذ شحن قديم.
- كفاءة التحويل (Efficiency): نسبة الطاقة الخارجة إلى الداخلة، كلما زادت كان أفضل.
- تيار السكون (Quiescent Current): تيار يستهلكه الدائرة في وضع الاستعداد، يجب أن يكون منخفضاً.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل دليل المستخدم PDF لدايره شحن باور بانك الديجتال
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية:
- Alldatasheet.com: أوراق بيانات IC شواحن الشحن السريع (IP5306، IP5310، SW6208).
- منتدى Arduino: مناقشات حول دمج وحدات باور بانك الرقمية.
- معلومات عن بروتوكول Quick Charge.
🎯 نصائح الخبراء – من تجربتنا مع دوائر باور بانك الرقمية في مصر
- استخدم بطاريات 18650 أصلية ذات معدل تفريغ عالٍ (10A على الأقل) لتحقيق تيار 2.4A مستقر. بطاريات رخيصة قد تنهار تحت الحمل.
- لا تترك الوحدة في درجات حرارة مرتفعة (مثل داخل السيارة في الصيف) لفترات طويلة، فقد تتلف الشاشة السائلة وتقل كفاءة الدائرة.
- عند تركيب الوحدة في علبة، تأكد من وجود فتحة للشاشة وعزل أطراف اللحام جيداً لتجنب حدوث ماس كهربائي.
- لإطالة عمر البطارية، تجنب تفريغها بالكامل حتى تصل الحماية (2.9V). اعتمد على الشاشة: عندما تصل النسبة إلى 5-10%، قم بشحن البطارية.
- استخدم كابل USB عالي الجودة وقصير (أقل من 50 سم) للحصول على أقصى تيار 2.4A. الكابلات الرديئة تسبب فقدان الجهد وتياراً أقل.
- إذا كنت تستخدم الوحدة مع بطاريتين على التوازي، تأكد من أن البطاريتين متطابقتين تماماً (نفس الموديل والسعة والعمر) لتجنب تيارات التساوي العالية.
🏆 مميزات شراء دايره شحن باور بانك الديجتال من الجوكر للالكترونيات
- ✅ منتج أصلي 100% – IC معتمد (مثل IP5306 أو SW6208) وشاشة LCD عالية الدقة.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التوصيل واستكشاف الأخطاء.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للهواة والورش.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – دايره شحن باور بانك الديجتال
❓ أسئلة يبحث عنها الناس – دايره شحن باور بانك الديجتال
هل يدعم الشحن السريع الحقيقي QC3.0 (9V/12V)؟ – لا، هذه الوحدة تدعم تقليد QC لزيادة التيار إلى 2.4A عند 5V فقط. لا ترفع الجهد إلى 9V أو 12V. إنها شحن سريع “شبه سريع” بتيار عالي.
هل يمكن استخدام منفذي الشحن (Type-C و Micro-USB) في نفس الوقت؟ – غير مستحسن، قد يتعارضان. يُفضل استخدام منفذ واحد في كل مرة.
هل تتوافق الشاشة مع بطاريتين على التوازي؟ – نعم، لأن الجهد يبقى 3.7-4.2V، وستعرض النسبة بناءً على الجهد. تحتاج البطاريات المتوازية إلى أن تكون متطابقة.
كم تبلغ دقة عرض الجهد؟ – عادة ±0.05 فولت، كافية للتطبيقات العملية.
هل يمكن إعادة معايرة الشاشة؟ – معظم الطرز لا تدعم المعايرة اليدوية. تعمل بناءً على قراءة الجهد مباشرة.
❓ الأسئلة الشائعة – 20 سؤالاً عن دايره شحن باور بانك الديجتال
1. ما هي دايره شحن باور بانك الديجتال؟
وحدة متكاملة لشحن بطاريات الليثيوم وتوفير خرج 5V/2.4A مع شاشة رقمية تعرض الجهد والنسبة المئوية.
2. ما هو أقصى تيار شحن؟
1 أمبير (دخل الشحن).
3. ما هو أقصى تيار تفريغ؟
2.4 أمبير (عبر USB-A).
4. هل يدعم الشحن السريع QC3.0؟
لا، يدعم تقليد QC بتيار 2.4A عند 5V فقط (بدون رفع الجهد).
5. هل يمكن استخدامها مع بطاريتين على التوالي؟
لا، التوالي يرفع الجهد إلى 7.4V ويتلف دائرة الـ Boost.
6. كيف أشغل الشاشة؟
اضغط الزر القصير. تنطفئ تلقائياً بعد 30 ثانية لتوفير الطاقة.
7. هل تحتوي على حماية من التفريغ العميق؟
نعم، تقطع الخرج عند 2.9 فولت.
8. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
9. هل يمكن شحن الهاتف أثناء شحن البطارية (تمرير الطاقة)؟
نعم، تدعم الوظيفة (pass-through).
10. كم عدد منافذ الشحن؟
2 (Type-C و Micro-USB) لكن استخدم واحداً فقط في كل مرة.
11. هل تأتي مع بطارية؟
لا، البطارية تباع منفصلة.
12. ما هو جهد الخرج تحت حمل 2.4A؟
عادةً 4.8-5.0 فولت.
13. هل يمكن استخدام الوحدة لشحن أجهزة Apple السريع (2.4A)؟
نعم، تدعم iPad و iPhone بتيار 2.4A إذا كان الكابل مناسباً.
14. كم سعر الوحدة في مصر؟
حوالي 95 جنيهاً.
15. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، جميع المحافظات خلال 48 ساعة.
16. كيف أقوم بلحام البطارية؟
قم بتوصيل السلك الموجب للبطارية بـ B+ والسالب بـ B-.
17. ماذا أفعل إذا كانت الشاشة تظهر جهداً غير دقيق؟
أعد الشحن حتى 4.2V وافصل البطارية. قد تحتاج إلى استبدال الوحدة إذا كان الخطأ كبيراً.
18. هل يمكن إضافة مفتاح إضافي؟
نعم، يمكنك إضافة مفتاح بين البطارية والوحدة لتوفير الطاقة كلياً.
19. ما هي أبعاد PCB؟
حوالي 60 × 28 مم.
20. كيف أتواصل مع الدعم الفني؟
عبر واتساب 01288929498.
