دايره شحن باور بانك (Used Like New)
82,39 EGP
الوصف
📑 جدول المحتويات – دايره شحن باور بانك
- ✨ مقدمة عن دايره شحن باور بانك
- ⚙️ المواصفات الفنية الكاملة
- 🔌 دليل الأطراف (Pinout) والتوصيل
- 🔊 تكوينات التوصيل (بطارية واحدة / متعددة)
- 🛡️ أنظمة الحماية والتشخيص
- 🚗 الأجهزة والمشاريع التي تستخدم هذه الدائرة
- ⚠️ الأعطال الشائعة وحلولها
- 🔄 البدائل والمقارنات (مع إصدار الديجيتال)
- 📖 قاموس المصطلحات التقنية
- 📄 الداتا شيت والمصادر التقنية
- 🎯 نصائح الخبراء – استخدام آمن وفعال
- 🏆 مميزات الطلب من الجوكر
- ⭐ المراجعات والتقييمات
- 📦 منتجات ذات صلة
- ❓ أسئلة يبحث عنها الناس (People Also Ask)
- ❓ الأسئلة الشائعة – 20 سؤالاً
- 🚚 سياسة الشحن – توصيل لجميع المحافظات
- 🔄 سياسة الاسترجاع + سياسة الخصوصية

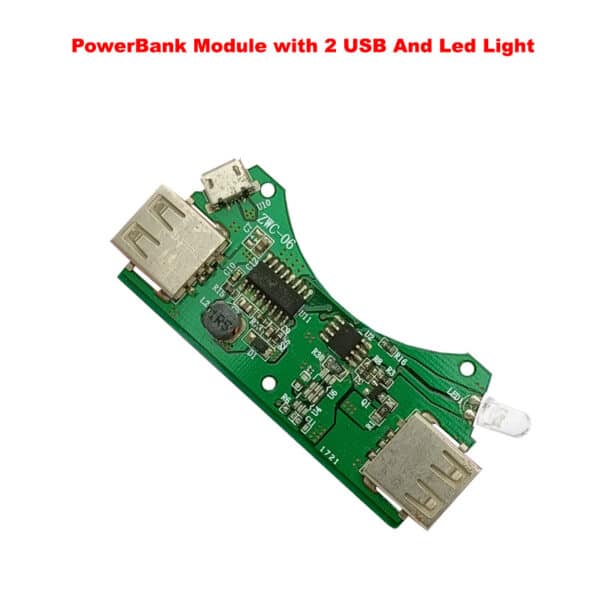

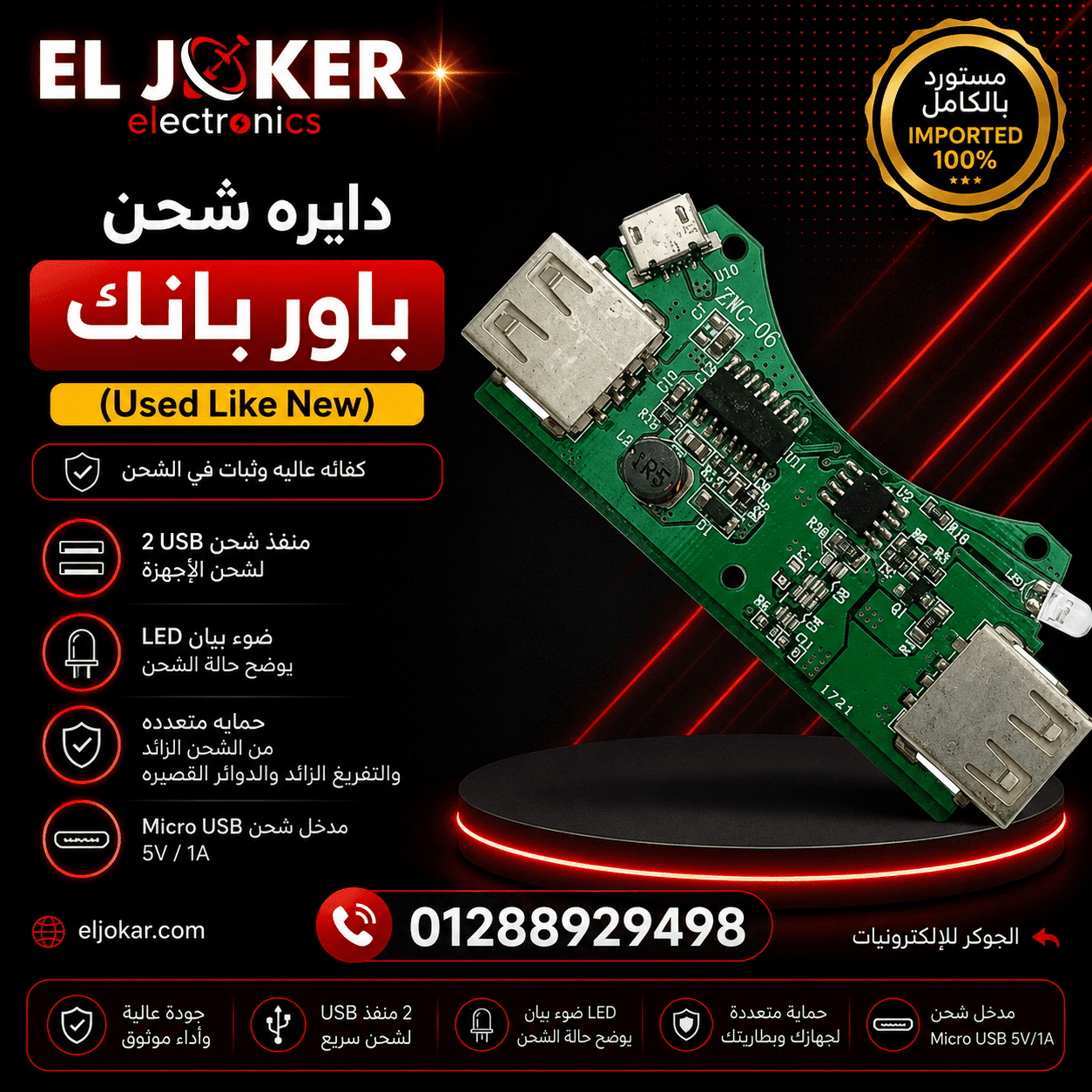

دايره شحن باور بانك – الوحدة المتكاملة بمنفذي USB ولمبة ليد لصنع باور بانك احترافي في مصر
هل تريد تحويل بطارية ليثيوم 18650 إلى باور بانك متكامل مزود بمنفذي USB ولمبة إضاءة؟ دايره شحن باور بانك هي الحل الأمثل لهواة الإلكترونيات والفنيين في مصر.
من خبرتنا التي تزيد عن 12 عاماً في إصلاح أجهزة الريسيفر وصيانة الأجهزة المحمولة، ندرك أن جودة دائرة الشحن والتفريغ تحدد كفاءة أي باور بانك. هذه الوحدة تجمع بين شاحن بطارية ليثيوم (تيار 1 أمبير) ومحول رفع (Boost) إلى 5 فولت بقدرة 2.1 أمبير إجمالية، مع إضافة لمبة ليد مدمجة عالية السطوع (COB أو LED أبيض).
تعمل دايره شحن باور بانك على بطاريات ليثيوم أيون 3.7 فولت (18650، 14500، LiPo). تحتوي على منفذ Micro-USB للشحن، منفذي USB-A (أنثى) لشحن جهازين في وقت واحد، ولمبة ليد للإضاءة الطارئة. زر ضغط واحد يتحكم في عرض مستوى البطارية (4 لمبات LED) وتشغيل/إطفاء اللمبة.
اللوحة مزودة بدائرة حماية كاملة: حماية من الشحن الزائد (تقطع عند 4.2 فولت)، حماية من التفريغ العميق (تقطع الخرج عند 2.9 فولت)، حماية من ماس كهربائي، انعكاس قطبية، وتيار زائد. مؤشرات LED الأربعة تعرض مستوى البطارية تقريباً (25%، 50%، 75%، 100%).
هذه الوحدة مستوردة مباشرة من الجوكر للالكترونيات، ونضمن جودتها وأصالتها. في مصر، نقدم توصيلاً سريعاً لجميع المحافظات خلال 24-48 ساعة. اطلب دايره شحن باور بانك الآن واصنع باور بانكاً متكاملاً بلمبة إضاءة بتكلفة بسيطة.
⚙️ المواصفات الفنية – دايره شحن باور بانك (2USB + ليد)
| الخاصية الأساسية | القيمة |
|---|---|
| نوع المنتج | لوحة شحن وتفريغ باور بانك مع 2 USB ولمبة ليد – دايرة شحن باور بانك |
| جهد الدخل (الشحن) | 5 فولت تيار مستمر عبر Micro-USB |
| تيار الشحن الأقصى | 1 أمبير (1000 مللي أمبير) |
| جهد الخرج (Boost) | 5 فولت ±0.25 فولت (عبر منفذي USB-A) |
| تيار الخرج الإجمالي | 2.1 أمبير (قابل للتوزيع بين المنفذين) |
| نوع البطارية | ليثيوم أيون / ليثيوم بوليمر 3.7 فولت (خلية واحدة) |
| لمبة ليد مدمجة | نعم، LED أبيض عالي السطوع (قابلة للتشغيل بالضغط المطول) |
| مؤشر مستوى البطارية | 4 لمبات LED (25%، 50%، 75%، 100%) |
| زر تحكم | زر ضغط واحد (عرض المستوى / تشغيل اللمبة / تنشيط الخرج) |
| منافذ USB | 2 × USB-A أنثى |
| منفذ الشحن | Micro-USB أنثى |
| مواصفات إضافية | القيمة |
|---|---|
| جهد قطع الشحن (Overcharge) | 4.2 فولت ±1% |
| جهد قطع التفريغ (Under-voltage) | 2.9 فولت ±0.1 فولت |
| كفاءة التحويل (Boost) | ≈ 85% @ 5V/1A |
| تيار السكون (وضع الاستعداد) | أقل من 150 ميكروأمبير |
| الأبعاد (طول × عرض) | 55 × 28 مم تقريباً |
| الوزن | 8 جرامات |
| نطاق حرارة التشغيل | -10°C إلى +60°C |
| الحماية المدمجة | شحن زائد، تفريغ عميق، ماس كهربائي، انعكاس قطبية، تيار زائد |
🔌 دليل الأطراف (Pinout) – دايره شحن باور بانك
| الطرف / الوصلة | الوظيفة | ملاحظات التوصيل |
|---|---|---|
| B+ (بطارية موجب) | يتصل بالطرف الموجب لبطارية 18650 أو LiPo. | استخدم سلكاً قصيراً (22 AWG). تأكد من القطبية. |
| B- (بطارية سالب) | يتصل بالطرف السالب للبطارية. | القطبية العكسية لن تعمل الدائرة (الحماية تمنع التلف). |
| منفذ Micro-USB | دخل شحن 5V لشحن البطارية. | يوصى باستخدام شاحن 5V/1A. |
| منفذا USB-A (2 قطع) | خرج 5V لشحن الأجهزة المحمولة. | التيار الإجمالي 2.1 أمبير، يمكن توزيعه. |
| زر الضغط (SW) | الضغط القصير: عرض مستوى البطارية (4 LEDs). الضغط المطول (2-3 ثوانٍ): تشغيل/إطفاء لمبة الليد. | أيضاً ينشط خرج USB بعد وضع السكون. |
| مؤشرات 4 LED | تعرض مستوى الشحن التقريبي للبطارية. | أثناء الشحن: تومض LEDs تباعاً أو تضيء تدريجياً. |
| لمبة ليد مدمجة | مصباح LED أبيض للإضاءة الطارئة. | تعمل مباشرة من البطارية (لا تحتاج جهد خارجي). |
🔊 تكوينات التوصيل – استخدامات دايرة شحن باور بانك
⚡ باور بانك ببطارية واحدة 18650
قم بلحام بطارية 18650 عالية الجودة بأطراف B+ و B-. ضع الوحدة في علبة مناسبة. ستحصل على باور بانك بقدرة 5V/2.1A مع منفذي USB ولمبة إضاءة. مثالي لشحن الهواتف والأجهزة اللوحية الصغيرة.
🔋 بطاريتين على التوازي (سعة مضاعفة)
يمكنك توصيل بطاريتين 18650 متطابقتين على التوازي (الموجب مع الموجب، السالب مع السالب) ثم توصيل الأطراف المجمعة بـ B+/B-. سيتضاعف وقت التشغيل. يجب أن تكون البطاريتان من نفس النوع والسعة والعمر.
إضافة لمبة ليد خارجية (اختياري)
بعض الإصدارات تحتوي على أطراف لحام منفصلة للمصباح، لكن في هذه الوحدة اللمبة مدمجة بالفعل. يمكنك استخدامها كإضاءة طوارئ في الظلام.
🛡️ أنظمة الحماية والتشخيص – دايره شحن باور بانك
- حماية الشحن الزائد (Overcharge): عند وصول جهد البطارية إلى 4.2 فولت، يقطع IC الشحن تلقائياً. لا يُعاد الشحن إلا إذا انخفض الجهد إلى أقل من 4.05 فولت.
- حماية التفريغ العميق (Over-discharge): عندما يقل جهد البطارية عن 2.9 فولت، تقطع الدائرة خرج USB وتغلق الوحدة. بعد الشحن، يعاد تنشيط الخرج تلقائياً.
- حماية انعكاس القطبية (Reverse Polarity): إذا قمت بتوصيل البطارية بالعكس (B+ مع سالب)، لن تعمل الدائرة، لكنها لن تتلف (لا تيار يمر).
- حماية ماس كهربائي (Short Circuit): في حالة تماس قصير على منفذ USB، تقوم الدائرة بقفل الخرج مؤقتاً. بعد إزالة الماس، يعاد تنشيط الخرج بالضغط على الزر أو إعادة الشحن.
- حماية التيار الزائد (Overcurrent): إذا تجاوز تيار الخرج 2.5 أمبير، يقلل المحول الجهد أو يقطع الخرج لحماية الدائرة والبطارية.
- مؤشرات التشخيص (LEDs): 4 لمبات تعرض مستوى البطارية; أثناء الشحن تومض LEDs تباعاً; عند اكتمال الشحن تضيء جميع الـ LEDs بشكل ثابت.
🚗 الأجهزة والمشاريع التي تستخدم دايره شحن باور بانك
| نوع المشروع/الجهاز | الوصف | ملاحظة التوافق |
|---|---|---|
| باور بانك متعدد المنافذ | صنع باور بانك بمنفذي USB لشحن هاتفين معاً. | يُفضل استخدام بطارية سعة 5000 مللي أمبير على الأقل. |
| إضاءة طوارئ محمولة | استخدام لمبة الليد كإضاءة في حال انقطاع الكهرباء. | يمكن تثبيت الوحدة في علبة مع بطارية 18650. |
| تحديث أجهزة قديمة | تحويل راديو أو لعبة تعمل ببطارية جافة إلى نظام باور بانك قابل للشحن. | تأكد من أن الجهاز يستهلك تياراً أقل من 2 أمبير. |
| مشاريع Arduino المحمولة | تغذية أردوينو و ESP8266 بجهد 5 فولت عبر USB. | استخدم كابل USB قصير لتقليل فقدان الجهد. |
⚠️ الأعطال الشائعة وحلولها – دايره شحن باور بانك (خبرة ميدانية في مصر)
| العطل | السبب المحتمل | طريقة التشخيص | الحل الاحترافي |
|---|---|---|---|
| لا يوجد خرج USB ولا أضواء | بطارية فارغة جداً (<2.9V) أو غير موصولة. | قس جهد البطارية (B+/B-). يجب أن يكون >3.0V. | اشحن البطارية عبر Micro-USB لمدة ساعة. إذا كان الجهد <2.5V، البطارية تالفة. |
| لمبة الليد لا تعمل | الضغط المطول ليس صحيحاً، أو تلف LED. | اضغط مع الاستمرار 3 ثوانٍ. جرب زر آخر. | تأكد من طريقة التشغيل الصحيحة. إذا استمر العطل، قد تحتاج إلى استبدال الوحدة. |
| تيار الخرج ضعيف (<1A) | بطارية قديمة (مقاومة داخلية عالية) أو كابل USB رديء. | قياس جهد البطارية تحت الحمل، تغيير كابل. | استخدم بطارية جديدة ذات تصريف عالٍ (مثل Samsung 35E). استخدم كابل USB قصير. |
| الوحدة تسخن أثناء الشحن | تيار شحن 1A يسبب حرارة طبيعية، لكن إن زادت قد يكون IC معطلاً. | تحسس IC الشحن (عادةً شريحة صغيرة). | تأكد من استخدام شاحن 5V/1A فقط. لا تشحن في أماكن حارة جداً. |
🔄 البدائل والمقارنات – هذا الإصدار مقابل الديجيتال
2 USB، لمبة ليد، مؤشرات LED، سعر اقتصادي، تيار خرج 2.1A.
شاشة LCD رقمية تعرض الجهد والتيار والنسبة المئوية، بدون لمبة ليد، سعر أعلى.
تيار أعلى، لكن بدون لمبة ليد، وأقل مرونة في التركيب.
اختر هذه الوحدة إذا كنت بحاجة إلى لمبة إضاءة طارئة ومنفذي USB بسعر منخفض. إنها الأكثر شعبية بين الهواة في مصر.
📖 قاموس المصطلحات التقنية – دايرة شحن باور بانك
- دايره شحن باور بانك: لوحة إلكترونية تشحن بطارية ليثيوم وترفع جهدها إلى 5V.
- Boost Converter (محول رفع): يرفع جهد البطارية (3.7V) إلى 5V.
- حماية التفريغ العميق: تقطع الخرج عندما ينخفض جهد البطارية عن 2.9V.
- لمبة ليد مدمجة: مصباح LED أبيض للإضاءة الطارئة.
- Micro-USB: منفذ شحن 5V صغير.
- تيار الشحن (Charge Current): 1A مناسب لبطاريات 18650.
- مؤشر 4 LED: يعرض مستوى البطارية تقريباً.
- وضع السكون (Sleep mode): استهلاك طاقة منخفض جداً (µA) عند عدم وجود حمل.
📄 الداتا شيت والمصادر التقنية الموثوقة
📥 تحميل دليل المستخدم PDF لدايره شحن باور بانك
للمهندسين والفنيين، يمكن الرجوع إلى المصادر التالية:
- Alldatasheet.com: أوراق بيانات IC الشائعة (IP5306، TP4056، DW01).
- منتدى Arduino: مشاريع مفتوحة المصدر باستخدام وحدات باور بانك.
- مبادئ محولات Boost (TI).
🎯 نصائح الخبراء – من تجربتنا مع دوائر باور بانك في مصر
- استخدم بطاريات 18650 أصلية (Samsung، LG، Panasonic) لضمان السلامة والأداء. تجنب البطاريات الرخيصة مجهولة المصدر.
- لا تترك الوحدة في أماكن حارة جداً (مثل داخل السيارة تحت الشمس) لفترات طويلة، فقد تتلف البطارية أو تقل كفاءة الدائرة.
- عند تركيب الوحدة في علبة، تأكد من عزل أطراف اللحام جيداً بشريط لاصق أو غطاء حراري لتجنب حدوث ماس كهربائي مع العلبة المعدنية.
- لإطالة عمر البطارية، تجنب تفريغها بالكامل حتى تصل الحماية (2.9V). اشحنها عندما تصل إلى 10-20% (لمبة LED واحدة تضيء).
- إذا أردت استخدام اللمبة لساعات طويلة، استخدم بطارية عالية السعة (5000 مللي أمبير أو أكثر) لأن اللمبة تستهلك حوالي 100-200 مللي أمبير.
- لا تشحن وتفرغ في نفس الوقت بحمل ثقيل (أكثر من 1 أمبير)، فقد تتراكم الحرارة وتؤثر على عمر الدائرة.
🏆 مميزات شراء دايره شحن باور بانك من الجوكر للالكترونيات
- ✅ منتج أصلي 100% – IC معتمد وحماية كاملة ولمبة ليد أصلية.
- ✅ شحن سريع لجميع محافظات مصر (القاهرة، الإسكندرية، الجيزة، الأقصر، أسوان، المنيا، سوهاج، دمياط، بورسعيد، السويس، وغيرها) خلال 24-48 ساعة.
- ✅ دعم فني متخصص عبر واتساب لمساعدتك في التوصيل واستكشاف الأخطاء.
- ✅ أسعار تنافسية بالقطاعي والجملة – مثالي للهواة والورش.
- ✅ سياسة استرجاع مرنة لمدة 14 يوماً تضمن رضا العميل.
⭐ مراجعات حقيقية لعملاء الجوكر – دايره شحن باور بانك
❓ أسئلة يبحث عنها الناس – دايره شحن باور بانك
هل يمكن شحن بطاريتين 18650 بهذه الدائرة؟ – نعم، إذا قمت بتوصيلهما على التوازي (معاً). لا تدعم التوالي لأن الجهد سيصبح 7.4V مما يتلف دائرة الـ Boost.
كم أمبير يمكن سحبه من منفذ USB الواحد بأمان؟ – التيار الإجمالي 2.1 أمبير. يمكن لكل منفذ توفير 1-1.5 أمبير إذا كان الآخر لا يستخدم تياراً كبيراً.
هل يمكن استخدام اللمبة أثناء شحن البطارية؟ – نعم، تعمل اللمبة مباشرة من البطارية، ويمكن تشغيلها أثناء الشحن.
ماذا يعني أن جميع الـ LEDs تومض بسرعة؟ – يعني أن البطارية فارغة جداً أو أن دائرة الحماية نشطة. قم بشحن البطارية عبر Micro-USB.
هل تتوافق هذه الوحدة مع بطاريات LiPo (البوليمر)؟ – نعم، طالما أن الجهد 3.7 فولت (خلية واحدة)، وتوصل بنفس الطريقة (B+ و B-).
❓ الأسئلة الشائعة – 20 سؤالاً عن دايره شحن باور بانك
1. ما هي دايره شحن باور بانك؟
وحدة متكاملة لشحن بطاريات الليثيوم وتوفير خرج 5V عبر USB، مع لمبة ليد إضافية.
2. ما هو أقصى تيار شحن؟
1 أمبير.
3. ما هو أقصى تيار تفريغ؟
2.1 أمبير (إجمالي المنفذين).
4. هل يمكن استخدامها مع بطاريتين على التوالي؟
لا، ستتلف الدائرة.
5. كيف أشغل لمبة الليد؟
اضغط مع الاستمرار على الزر لمدة 2-3 ثوانٍ حتى تضيء اللمبة.
6. كيف أعرف مستوى البطارية؟
اضغط زر قصيراً، ستضيء 4 لمبات حسب الجهد.
7. هل تحتوي على حماية من التفريغ العميق؟
نعم، تقطع الخرج عند 2.9 فولت.
8. ما هو الضمان؟
عام كامل ضد عيوب التصنيع.
9. هل يمكن شحن الهاتف أثناء شحن البطارية (تمرير الطاقة)؟
نعم، تدعم هذه الوظيفة (pass-through).
10. كم عدد منافذ USB؟
2 منفذ USB-A.
11. هل تأتي مع بطارية؟
لا، البطارية تباع منفصلة.
12. ما هو جهد الخرج تحت حمل 2 أمبير؟
عادةً 4.8-5.0 فولت.
13. هل يمكن استخدام الوحدة لشحن أجهزة Apple؟
نعم، مع كابل Lightning أصلي.
14. كم سعر الوحدة في مصر؟
حوالي 75 جنيهاً.
15. هل يوصل الجوكر إلى محافظات الصعيد مثل الأقصر وأسوان؟
نعم، جميع المحافظات خلال 48 ساعة.
16. كيف أقوم بلحام البطارية؟
قم بتوصيل السلك الموجب للبطارية بـ B+ والسالب بـ B-.
17. ماذا أفعل إذا لم تعمل اللمبة؟
تأكد من الضغط المطول (3 ثوانٍ). إذا لم تستجب، قد تكون اللمبة تالفة.
18. هل يمكن إضافة مفتاح إضافي؟
نعم، يمكنك إضافة مفتاح بين البطارية والوحدة لتوفير الطاقة كلياً.
19. ما هي أبعاد PCB؟
حوالي 55 × 28 مم.
20. كيف أتواصل مع الدعم الفني؟
عبر واتساب 01288929498.
