بنسه امبير ديجيتال UNI-T موديل UT202A+
1.000,00 EGP
الوصف
المقدمة •
المواصفات •
Pinout •
تكوينات التوصيل •
الحماية •
التوافق •
الأعطال والحلول •
البدائل •
المصطلحات •
الداتا شيت •
نصائح الخبراء •
المراجعات •
الأسئلة الشائعة •
الشحن •
الخاتمة

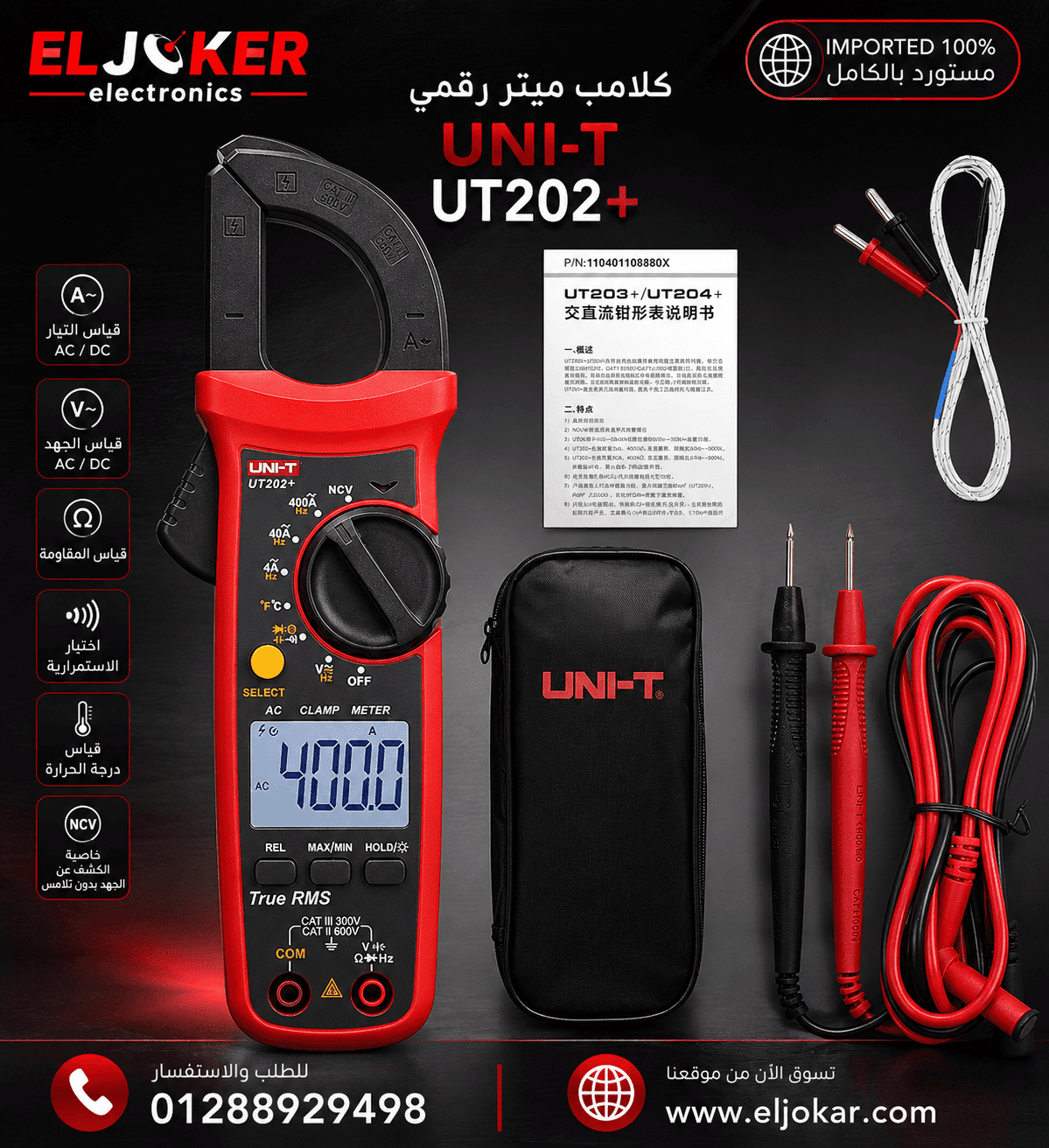

🔧 بنسه امبير ديجيتال UNI-T موديل UT202A+ – True RMS مع قياس تيار حتى 600A
بنسة أمبير رقمية احترافية من UNI-T موديل UT202A+، صُنعت خصيصاً لتلبية احتياجات فنيي صيانة الأجهزة الإلكترونية في مصر.
تعتمد هذه البنسة على تقنية True RMS لقياس دقيق للإشارات غير الجيبية، وتوفر مدى قياس تيار متردد حتى 600 أمبير وجهد حتى 600 فولت.
من خبرتنا في إصلاح أجهزة الريسيفر ولوحات التحكم، ندرك أهمية الدقة والموثوقية. هذه البنسة مستوردة مباشرة من الجوكر للالكترونيات، وتتميز بفحص NCV لاكتشاف الجهد الكهربائي عن بعد، ووضع LIVE لتمييز الفاز والنيوترال (خاص بـ UT202A+).
مثالية للاستخدام في الورش والمختبرات، مع توصيل سريع لجميع محافظات مصر خلال 24-48 ساعة.
📊 المواصفات الفنية الكاملة (من الداتا شيت الرسمي)
| الميزة | UT201+ | UT202+ | UT202A+ |
|---|---|---|---|
| True RMS | ✓ | ✓ | ✓ |
| التيار المتردد | 400A | 400A | 600A |
| التيار المستمر | ✗ | ✗ | ✓ (600A) |
| قياس السعة (mF) | ✗ | 4mF | 60mF |
| قياس التردد (MHz) | ✗ | ✗ | 10MHz |
| قياس الحرارة | ✗ | ✓ (Type K) | ✗ |
| كشف الفاز/النيوترال (LIVE) | ✗ | ✗ | ✓ |
| NCV (كشف الجهد عن بعد) | ✓ | ✓ | ✓ |
| الحد الأقصى للعرض | 4099 | 4099 | 6099 |
🔌 دليل توزيع الأطراف (Pinout)
| رقم الطرف | الاسم | الوظيفة (حسب الكتيب) |
|---|---|---|
| 1 | VΩ (المدخل الموجب) | قياس الجهد، المقاومة، السعة، التردد، واختبار الدايود |
| 2 | COM (المدخل السالب) | الطرف المشترك (الأرضي) لجميع القياسات |
| 3 | مدخل التيار (اختياري) | يستخدم مع المجسات لقياس التيارات المنخفضة (غير متوفر في هذا الموديل) |
⚙️ تكوينات التوصيل (حسب التطبيق)
قياس التيار (Clamp Mode)
استخدم الفك لقياس التيار على سلك واحد فقط. تأكد من وضع السلك في منتصف الفك للحصول على دقة ±1.0% إضافية.
قياس الجهد والمقاومة (Test Lead Mode)
قم بتوصيل المجسات بالمنافذ (VΩ و COM) واختر المدى المناسب. التيار المستمر متاح فقط في موديل UT202A+.
وضع NCV (كشف الجهد عن بعد)
ضع طرف الاستشعار بالقرب من مصدر الجهد (مثل القابس أو السلك المعزول) للكشف عن وجود جهد متردد دون تلامس.
🛡️ أنظمة الحماية والأمان (من الكتيب الرسمي)
- حماية من الحمل الزائد: تظهر “OL” عند تجاوز المدى، مع إنذار صوتي ومضواء.
- حماية من الجهد العالي: لا تطبق جهد يزيد عن 600V بين أي طرف والأرضي.
- حماية من القطبية العكسية: في قياس التيار المستمر، يتم عرض القيمة السالبة مع إمكانية استخدام زر REL.
- إيقاف تلقائي: بعد 15 دقيقة من عدم الاستخدام لتوفير البطارية (يُمكن إلغاء الخاصية).
- تنبيه انخفاض البطارية: تظهر أيقونة البطارية عندما يقل الجهد عن 2.5V، ويتم الإغلاق التلقائي عند 2.4V.
- حماية السقوط: مقاوم للسقوط من ارتفاع 1 متر.
📡 التوافق مع الأجهزة
| نوع الجهاز | الماركات الشائعة | ملاحظة التوافق |
|---|---|---|
| ريسيفر (STB) | Dreambox, Humax, Strong | قياس تيار التغذية وتيار الحمل |
| لوحات تحكم صناعية | Siemens, Schneider, ABB | قياس تيار المحركات والمفاتيح |
| مصادر طاقة (SMPS) | Mean Well, Delta, XP Power | اختبار الحمل وقياس الكفاءة |
| أنظمة التكييف والتبريد | Carrier, York, Trane | قياس تيار الضواغط والمرواح |
🛠️ الأعطال الشائعة وحلولها (من خبرة الورش)
| العطل | السبب المحتمل | طريقة التشخيص | الحل (من الكتيب) |
|---|---|---|---|
| قراءة صفرية أو غير مستقرة | السلك ليس في منتصف الفك | حرك السلك داخل الفك | ضع السلك في منتصف الفك تماماً |
| قراءة OL في قياس المقاومة | المكثفات غير مشحونة بالكامل | افصل الدائرة وفرغ المكثفات | فرغ المكثفات جيداً قبل القياس |
| لا توجد قراءة في وضع NCV | الحساسية منخفضة (EFL) | غيّر إلى وضع EFH | اضغط زر SELECT للتبديل بين EFH/EFL |
| الجهاز لا يعمل | البطارية منخفضة | افحص أيقونة البطارية | استبدل البطاريات (1.5V × 2) |
🔁 البدائل والمقارنات (من الداتا شيت)
في الجدول أعلاه، قارنا بين موديلات UT201+ و UT202+ و UT202A+. إذا كنت تحتاج ميزة قياس التيار المستمر والسعات الكبيرة، فإن UT202A+ هو الخيار الأمثل. أما إذا كنت تعمل بشكل أساسي على التيار المتردد فقط، فقد يكون UT201+ كافياً. ولكننا نوصي بـ UT202A+ لتعدد استخداماته.
📖 قاموس المصطلحات (Glossary)
True RMS: قياس فعال حقيقي للإشارات غير الجيبية (مثل إشارات المحركات والمحولات).
NCV: كشف الجهد غير التلامسي – يكتشف وجود جهد متردد دون لمس السلك.
LIVE: وظيفة تميز بين سلك الفاز (Live) والنيوترال (Neutral) باستخدام المجسات.
CAT II / CAT III: فئات الأمان الكهربائي حسب معيار IEC 61010.
REL: وضع النسبية (Relative) لطرح قيمة مرجعية، مفيد في قياس المقاومات والسعات الصغيرة.
Data Hold: تثبيت القراءة على الشاشة.
📄 الداتا شيت والمصادر التقنية
📥 تحميل PDF (Datasheet الرسمي)
مصادر موثوقة للمعلومات التقنية (موصى بها من الداتا شيت):
- AllDataSheet – قاعدة بيانات شيتات
- Datasheet4U – مورد تقني
- AllTransistors – معلومات الترانزستورات
- منتدى Arduino – مناقشات تطبيقية
💡 نصائح الخبراء (من تجربتنا ومن الكتيب)
- ⏺️ قبل قياس المقاومة أو الدايود، تأكد من فصل التيار عن الدائرة وتفريغ جميع المكثفات.
- ⏺️ للحصول على دقة أفضل في قياس التيار، ضع السلك في منتصف الفك (فقط ±1.0% خطأ إضافي).
- ⏺️ في وضع NCV، استخدم الحساسية العالية “EFH” للجهد 220V، والمنخفضة “EFL” للجهد 110V.
- ⏺️ لتوفير البطارية، قم بإلغاء خاصية الإيقاف التلقائي عند الحاجة بالضغط المطول على زر SELECT أثناء التشغيل.
- ⏺️ لا تقم أبداً بقياس الجهد إذا كان الغطاء الخلفي غير مثبت لتجنب خطر الصعق الكهربائي.
⭐ المراجعات والتقييمات
🔗 المنتجات ذات الصلة
❓ أسئلة يبحث عنها الناس
- هل UT202A+ يقيس التيار المستمر؟ – نعم، حتى 600A DC.
- ما هي دقة قياس الجهد المتردد؟ – ±(0.8%+5) حسب الكتيب.
- هل يمكن قياس سعة مكثف 1000µF؟ – نعم، بسهولة مع خاصية قياس السعة حتى 60mF (UT202A+).
- كم سعر بنسة الأمبير في مصر؟ – سعر تنافسي، اتصل بنا عبر واتساب.
- هل تشحن لجميع المحافظات؟ – نعم، شحن سريع لجميع محافظات مصر.
📌 الأسئلة الشائعة (FAQ)
1. ما هي ميزة True RMS؟ – تتيح قياساً دقيقاً للإشارات غير الجيبية (مثل إشارات المحركات).
2. كيف تستخدم وظيفة NCV؟ – ضع المفتاح على NCV وقرب طرف الاستشعار من السلك الكهربائي.
3. ما هو مدى قياس السعة في UT202A+؟ – حتى 60mF (60,000µF).
4. هل يمكن قياس التردد؟ – نعم، مدى التردد من 10Hz إلى 10MHz (في UT202A+).
5. كيف أميز بين الفاز والنيوترال؟ – استخدم وضع LIVE مع المجسات (خاص بـ UT202A+).
6. ما هي درجة حرارة التشغيل؟ – من 0°C إلى 40°C.
7. كم عمر البطارية؟ – حوالي 400 ساعة مع خاصية توفير الطاقة.
8. هل هناك ضمان؟ – نعم، ضمان 12 شهراً من الجوكر للالكترونيات.
9. كيف أوقف خاصية الإيقاف التلقائي؟ – اضغط مطولاً على SELECT أثناء التشغيل.
10. ماذا تعني علامة OL؟ – تعني تجاوز مدى القياس (Over Load).
11. كيف أنظف الجهاز؟ – بقطعة قماش ناعمة ومنظف معتدل، تجنب المذيبات.
12. هل يمكن قياس درجة الحرارة؟ – هذا الموديل (UT202A+) لا يدعمها، لكن UT202+ يدعمها.
13. ما هو الحد الأقصى للجهد؟ – 600V بين أي طرف والأرضي.
14. ما هو وزن الجهاز؟ – حوالي 248 جراماً مع البطاريات.
15. هل يأتي مع حقيبة؟ – نعم، تأتي مع حقيبة قماشية.
16. كيف أعيد ضبط القراءة؟ – استخدم زر REL لوضع النسبية.
17. ما هو عدد العدادات في الشاشة؟ – 6099 عدّة (UT202A+).
18. هل يمكن استخدامها في السيارات؟ – نعم، لقياس تيار البطارية والمولد.
19. كيف أطلب المنتج؟ – من خلال موقعنا eljokar.com أو واتساب.
20. ما هي سياسة الاسترجاع؟ – سياسة مرنة خلال 14 يوماً.
🚚 سياسة الشحن
نقوم بشحن طلبك بعد يوم من تأكيد الطلب، ويصل خلال 24-48 ساعة من تاريخ الشحن. توصيل لجميع محافظات مصر بما في ذلك القاهرة، الإسكندرية، الجيزة، والأقاليم.
