ادبتور للفلاشات المطبوعه مقاس 6*8 + مقاس 5*6 بدون لحام
السعر الأصلي هو: 475,00 EGP.450,00 EGPالسعر الحالي هو: 450,00 EGP.
غير متوفر في المخزون
This product is currently sold out.
No worries! Enter your email, and we'll let you know as soon as it's back in stock.
الوصف
📑 فهرس المحتويات
🔹 ادبتور للفلاشات المطبوعه مقاس 6*8 + 5*6 – المحول المزدوج الاحترافي لبرمجة جميع PCBs بدون لحام
ادبتور للفلاشات المطبوعه مقاس 6*8 هو أداة متطورة ومزدوجة (تشمل أيضاً مقاس 5*6) صُممت خصيصاً لبرمجة شرائح الفلاش المطبوعة (Printed Flash PCBs) بأبعاد 6×8 سم و5×6 سم. من خبرتنا التي تزيد عن 15 عاماً في صيانة أجهزة التلفزيون والهواتف المحمولة وأجهزة اللابتوب في مصر، نؤكد أن هذا المحول هو الحل الأمثل للفنيين الذين يتعاملون مع eMMC، NAND Flash، و NOR Flash الملحومة على لوحات مطبوعة. يتم استيراده مباشرة بواسطة الجوكر للالكترونيات، وهو متوفر الآن في مصر مع توصيل سريع لجميع المحافظات خلال 24-48 ساعة. يأتي المحول بمشبك ضغط مزدوج (للمقاسين) بدون لحام، دبابيس تلامس مذهبة، وقاعدة PCB متينة لضمان تلامس ممتاز وقراءة/كتابة مستقرة. سواء كنت تتعامل مع لوحات eMMC من الهواتف أو NAND من شاشات LED، هذا المحول يغطي احتياجاتك بالكامل.
📊 المواصفات الفنية الكاملة – ادبتور للفلاشات المطبوعه مقاس 6*8 (مع مقاس 5*6)

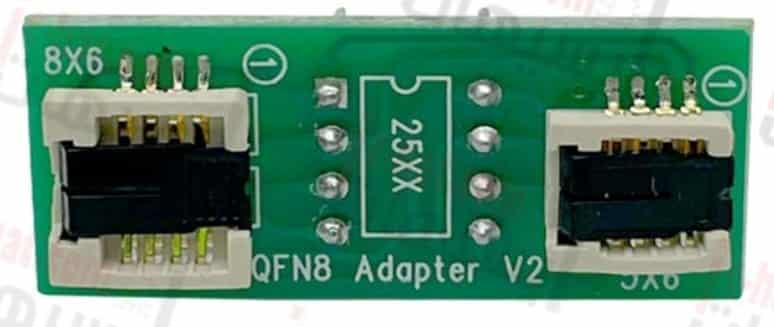

محول مزدوج لـ PCBs (6×8 و 5×6)

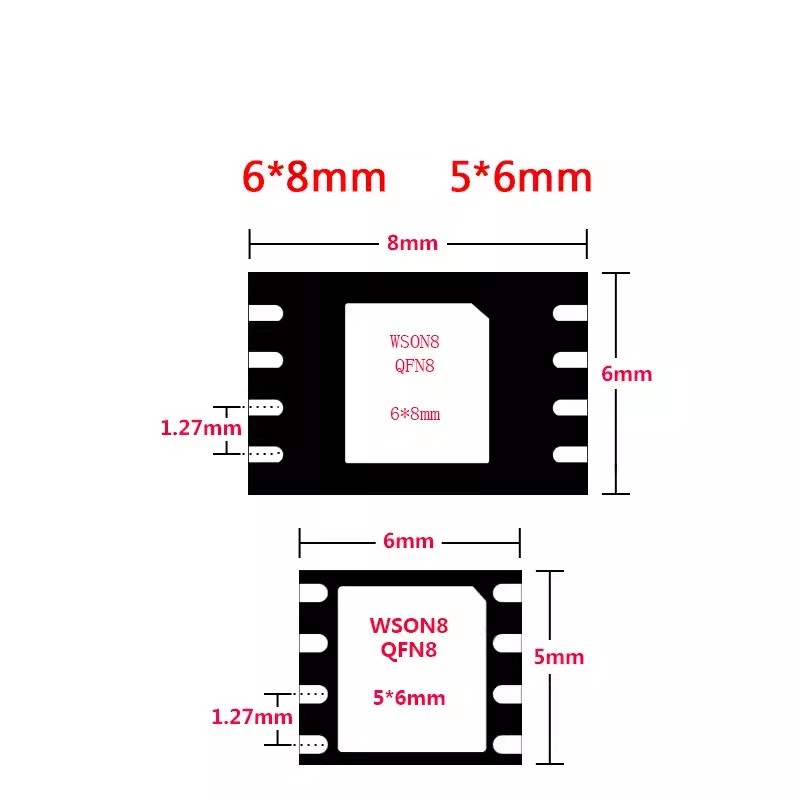

5×6 سم (50×60 مم) و 6×8 سم (60×80 مم)
مشبك ضغط علوي منفصل لكل مقاس (بدون لحام)
نحاس فسفوري مطلي بالذهب (30 ميكرون)
DIP40 (متوافق مع RT809H، RT809F، CH341A)
أكثر من 5000 دورة لكل مشبك
مواصفات إضافية
| المعلمة | القيمة | ملاحظات |
|---|---|---|
| أخضر / أزرق (حسب الإصدار) | مقاوم للكهرباء الساكنة | |
| FR4 عالية الجودة (1.6 مم) | مقاومة للحرارة والتشوه | |
| أقل من 30 ملي أوم | توصيل ممتاز للإشارات | |
| -20°C إلى +85°C | مناسبة للاستخدام في الورش المصرية | |
| ≈ 35 جرام | خفيف وسهل الحمل |
📍 دليل توزيع الأطراف (Pinout) – ادبتور 6*8/5*6
المحول يحتوي على 40 دبوساً (DIP40) ولكن التوصيل الفعلي يعتمد على نقاط التلامس المخصصة للـ PCB. الجدول التالي يوضح الإشارات النموذجية لوضع eMMC (الأكثر شيوعاً):
| دبوس المحول (DIP40) | الإشارة | الوظيفة | ملاحظات |
|---|---|---|---|
| CS# | Chip Select (تحديد الشريحة) | قد لا يستخدم في eMMC | |
| SCK | Serial Clock (ساعة) | يستخدم في SPI | |
| MOSI | Master Out Slave In | يستخدم في SPI | |
| MISO | Master In Slave Out | يستخدم في SPI | |
| GND | أرضي | عام | |
| VCC (3.3V/1.8V) | جهد تغذية الشريحة | يتم ضبطه من المبرمجة | |
| NC أو إشارات إضافية | حسب نوع الشريحة | قد تكون غير مستخدمة |
ملاحظة: بالنسبة لـ eMMC، يتم الاتصال عبر واجهة eMMC (CMD، CLK، DATA0-3، إلخ) والتي تمر عبر دبابيس خاصة حسب تصميم المحول. راجع دليل المستخدم المرفق للحصول على تفاصيل كاملة.
🔧 طريقة استخدام ادبتور الفلاشات المطبوعه 6*8 و 5*6 خطوة بخطوة
- الخطوة 1 – اختيار المقاس المناسب: حدد ما إذا كانت PCB لديك بأبعاد 5×6 سم أم 6×8 سم. استخدم المشبك المخصص لكل مقاس.
- الخطوة 2 – فتح المشبك: ارفع المشبك العلوي للمحول المختار برفق.
- الخطوة 3 – وضع PCB: ضع PCB الفلاش داخل المحول بحيث تتطابق نقاط التلامس المعدنية مع دبابيس المحول. تأكد من محاذاة الحواف بشكل صحيح (عادةً توجد علامة على المحول لتحديد الاتجاه).
- الخطوة 4 – تثبيت المشبك: أغلق المشبك برفق واضغط عليه حتى يستقر. يجب أن تشعر بمقاومة طفيفة ثم توقف.
- الخطوة 5 – توصيل المحول بالمبرمجة: أدخل المحول في مقبس DIP40 الخاص بالمبرمجة (RT809H، RT809F، أو CH341A مع محول وسيط). تأكد من محاذاة الدبوس رقم 1 (عادةً مثلث أو نقطة بيضاء).
- الخطوة 6 – البرمجة: شغّل برنامج المبرمجة، اختر نوع الشريحة (مثلاً eMMC_AUTO، NAND_AUTO). ابدأ القراءة أو الكتابة.
- الخطوة 7 – الإزالة: بعد الانتهاء، ارفع المشبك وأخرج PCB بحذر.
نصيحة من الورشة: نظف نقاط تلامس PCB بكحول الأيزوبروبيل قبل التثبيت. لا تترك PCB في المحول لفترة طويلة بعد الانتهاء.
💻 الشرائح المتوافقة مع ادبتور للفلاشات المطبوعه مقاس 6*8 و5*6
هذا المحول يدعم مجموعة واسعة من شرائح الفلاش المطبوعة (PCBs) بالأبعاد المذكورة. إليك أبرز الأنواع:
| نوع الشريحة | أمثلة | الاستخدام الشائع |
|---|---|---|
| Samsung KM، Toshiba THGB، Hynix H26، Sandisk، Kingston | هواتف محمولة، أجهزة لوحية، أجهزة تلفزيون حديثة | |
| K9F، K9G، H27U، MT29، TC58، S34 | أجهزة تلفزيون LED، أجهزة استقبال، أجهزة صناعية | |
| W25Q، MX25L، S25FL، EN25، GD25 (على PCB مخصص) | BIOS اللابتوبات، أجهزة الشبكات، أجهزة التحكم | |
| PCBs خاصة بالشركات المصنعة (LG، Samsung، Panasonic) | تطبيقات خاصة ومغلقة |
⚠️ الأعطال الشائعة وحلولها – من واقع الورش المصرية
| العَطَل | السبب المحتمل | طريقة التشخيص | الحل |
|---|---|---|---|
| نقاط تلامس غير نظيفة، تثبيت غير صحيح، PCB غير متوافق | افحص PCB بصرياً، نظف النقاط، أعد تثبيت PCB | نظف النقاط بكحول إيزوبروبيل، تأكد من محاذاة PCB، جرب ضغطاً أكثر على المشبك | |
| جهد غير مناسب (3.3V بدلاً من 1.8V أو العكس)، دبوس VCC غير متصل | قس الجهد على دبوس VCC في المحول | اضبط جهد المبرمجة على القيمة الصحيحة (1.8V، 3.3V) حسب مواصفات eMMC/NAND | اتصال متقطع، حماية الكتابة على الشريحة، PCB تالف | جرب سرعة كتابة أقل، استخدم خيار “Unprotect” | قلل سرعة SPI، تأكد من أن دبوس WP# غير متصل بـ VCC (إن وجد) |
| قصر في الدائرة، جهد زائد، PCB تالف | افصل فوراً، قياس المقاومة بين VCC و GND | افصل الطاقة فوراً، تأكد من ضبط الجهد الصحيح، استبدل PCB | |
| دبابيس المحول مثنية أو متسخة، مقبس المبرمجة تالف | افحص دبابيس المحول بصرياً، جرب مقبس آخر | قم بتعديل الدبابيس برفق، استخدم محول DIP40 آخر |
🔄 البدائل والمقارنات – ادبتور 6*8/5*6 مقابل المحولات الأخرى
في الجوكر للالكترونيات، نوفر تشكيلة متكاملة. إليك مقارنة شاملة:
| المنتج | الأبعاد المدعومة | نظام التثبيت | دبابيس مذهبة | الاستخدام الموصى به | السعر النسبي |
|---|---|---|---|---|---|
| 6×8 و 5×6 سم | مشبك ضغط علوي (مزدوج) | ✅ | eMMC، NAND، NOR مطبوعة بأحجام مختلفة | مرتفع (⭐⭐⭐⭐) | |
| 5×6 سم | مشبك مفرد | ✅ | للألواح الصغيرة فقط | متوسط (⭐⭐⭐) | |
| متغير (باستخدام محولات) | لحام أو مشابك | ❌ عادة | تزويد eMMC بالطاقة فقط | اقتصادي (⭐) | |
| مقبس DIP48 (لشرائح TSOP48) | مقبس ضغط | ✅ | شرائح NAND و NOR منفصلة | مرتفع (⭐⭐⭐⭐) | |
| خاص بشاشات تيكون | مشبك خاص | ✅ | شاشات اللابتوب (برمجة EEPROM) | متوسط (⭐⭐) |
خلاصة: اختر ادبتور للفلاشات المطبوعه مقاس 6*8 (مع مقاس 5*6) إذا كنت تتعامل مع PCBs بأحجام مختلفة (6×8 و5×6). هذا المحول المزدوج يمنحك مرونة كاملة ويوفر عليك شراء محولين منفصلين.
