Gold99E انفرتر اضاءه للشاشات

200.00 EGP

انفرتر إضاءة Gold99E ثنائي المحول للشاشات من 26 إلى 65 بوصة، مقاس 15×7 سم، دخل 22-26V، وخرج أوتوماتيكي 26-180V بقدرة تصل إلى 100W.

رمز المنتج: 581 التصنيفات: , ,
الوصف

الوصف

Gold99E انفرتر اضاءه للشاشات الكبيرة 26–65 بوصة (ثنائي المحول بقدرة تصل إلى 100W وخرج 26–180V)

Gold99E انفرتر اضاءه للشاشات 26-65 بوصة من الجوكر للإلكترونيات

عندما تتعامل مع شاشة تلفزيون كبيرة بمقاس يصل إلى 50 أو 55 أو 65 بوصة، فإن إنفرترات الإضاءة العادية ذات الملف الصغير الواحد تعاني من السخونة المفرطة أو الفصل التلقائي تحت الحمل الثقيل لمساطر الليد. صُمم Gold99E انفرتر اضاءه للشاشات (المطبوع على بوردته Gold-99E بمقاس عريض 15 × 7 سم) بهندسة مزدوجة تضم محولي رفع ضخمين (Dual Boost Transformers) واثنين من موسفتات القدرة السطحية لتغطية الشاشات من 26 بوصة حتى 65 بوصة بجهد خرج أوتوماتيكي يمتد من 26V إلى 180V وقدرة عالية تصل إلى 100W.

يوفر متجر الجوكر للإلكترونيات بوردة Gold99E كأقوى حلول التيار الثابت (Universal Constant Current Board) لإصلاح إضاءة الشاشات المتوسطة والعملاقة مع مصفوفة مقاومات وجامبرات دقيقة للتحكم في الأمبير.

⚙️ البطاقة الفنية الكاملة لإنفرتر Gold99E كما في صورة البوردة

تظهر البيانات الرسمية المطبوعة على صورة بوردة Gold99E (Gold-99E) تفاصيل الأبعاد الفيزيائية ومكونات التنعيم عالية الجهد (مكثفات دخل 35V 470uF ومكثف خرج 250V 22uF):

الموديل المطبوع على البوردة Gold-99E (Gold99E) — Universal Constant Current LED Backlight Board
مقاسات الشاشات المدعومة شاشات التلفزيون LED من 26 بوصة حتى 65 بوصة
جهد الدخل الموصى به (Input Voltage) 22V – 26V DC (يعمل بشكل مثالي على خط الـ 24V القياسي في الشاشات الكبيرة، ويقبل من 12V–26V للأحمال المتوسطة)
نطاق جهد الخرج (Output Voltage) 26V – 180V DC — مطابقة أوتوماتيكية ذكية (Automatic Matching Voltage) حسب عدد المساطر
القدرة القصوى وبنية الرفع تصل إلى 55W–100W بفضل وجود محولي رفع (2× Transformers) و2× Power MOSFETs
الأبعاد الفيزيائية للبوردة الطول 15 سم (150mm) × العرض 7 سم (70mm) مع فتحات تثبيت معزولة في الأركان

🔬 لماذا يتفوق التصميم ثنائي المحول في Gold99E عند تشغيل الشاشات الكبيرة؟

عند فحص بوردة Gold99E بصرياً تلاحظ وجود محولين مربعين كبيرين لرفع الجهد مع مكثفين كيميائيين بقيمة 470uF/35V على خط التغذية ومكثف ضغط عالٍ بقيمة 22uF/250V على خط الخرج. هذا التصميم الهندسي يوزع الحمل الحراري والكهربائي على مرحلتين بدلاً من تركيزه في ملف واحد صغير، مما يمنع ظاهرة تشبع القلب الفيريتي (Core Saturation) ويحافظ على ثبات إضاءة الشاشة حتى في المشاهد الساطعة الطويلة على شاشات 55 و60 و65 بوصة.

القسم على البوردة التفاصيل والأطراف وظيفة التوصيل في الصيانة

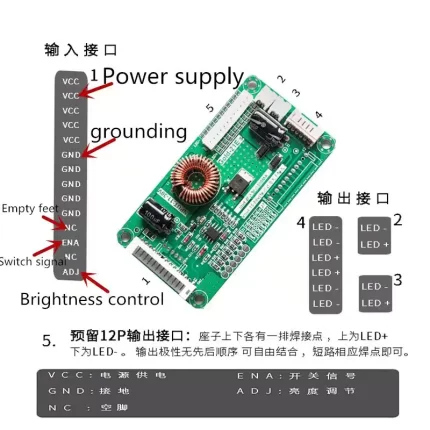

كونكتور الدخل الأبيض (Input Socket) يضم أطراف VCC (24V)، وGND، وON/OFF (ENA)، وADJ (DIM). يوصل بجهد التغذية 24V وإشارة تشغيل الإضاءة (3.3V–5V) من المين بورد.

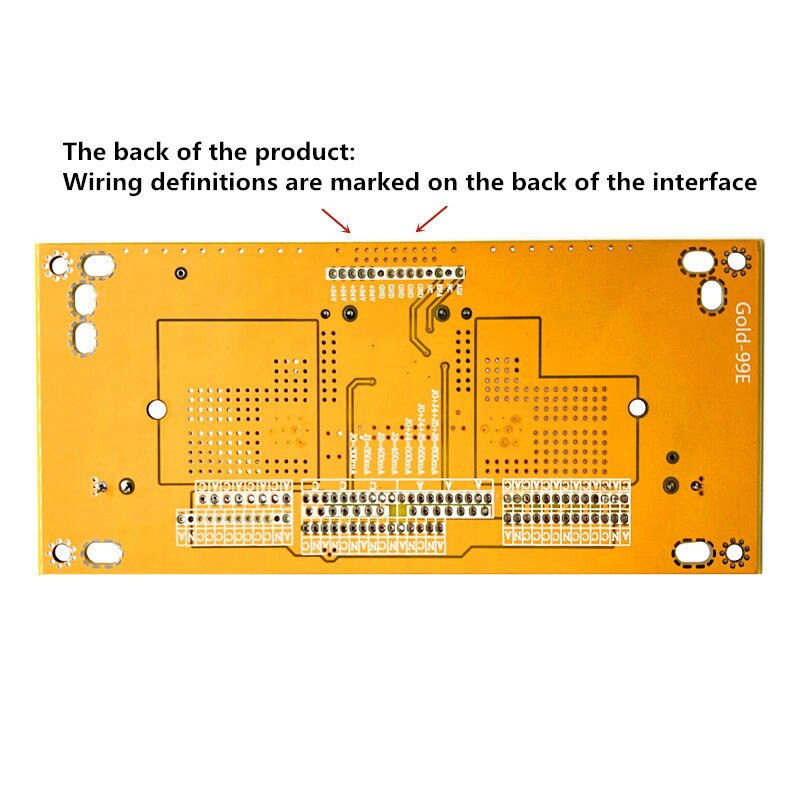

منافذ الخرج المتعددة (LED+/LED-) سوكيت عريض + سوكيتات فرعية 2 بن + مصفوفة ثقوب لحام لتوحيد المساطر. تتيح تركيب فيشة الليدات الأصلية مباشرة أو ربط عدة مساطر على التوالي بمرونة تامة.
مصفوفة ضبط التيار (Current Setting) صف مقاومات سطحية ونقاط قصدير (Jumpers) بجوار أيسي الدرايفر. تمكّن الفني من رفع أو خفض تيار الليدات بالتدريج ليلائم قدرة المساطر (من 32″ حتى 65″).

📺 متى تختار Gold99E في ورشة إصلاح الشاشات؟

🖥️ الشاشات الكبيرة 49 و55 و60 و65 بوصة

عندما تفشل البوردات الصغيرة بسبب ارتفاع جهد المساطر إلى 140V–180V أو زيادة السحب في الشاشات العملاقة التي تتطلب محولين لرفع الجهد.

🔌 الشاشات ذات ضفيرة الليدات المتعددة

تحتوي لوحة Gold99E على مساحة واسعة من نقاط التجميع النحاسية (Matrix Pads) لربط مجموعتين أو 3 مجموعات من المساطر على التوالي بسهولة.

❄️ العمل البارد المستمر لفترات طويلة

بفضل مساحة البوردة (15×7 سم) وتوزيع الحرارة على ترانزستورين ومحولين، تعمل البوردة في الكافيهات والمنازل لساعات طويلة دون فصل حراري.

📊 مقارنة شاملة بين Gold99E وبقية إنفرترات الجوكر للإلكترونيات

الموديل بالمتجر المقاس والخرج والتصميم متى يكون هو الأفضل لك؟
Gold99E (المنتج الحالي) 26–65 بوصة، خرج 26–180V، ثنائي المحول، مقاس 15×7 سم، قدرة عالية حتى 100W. للشاشات الكبيرة حتى 65 بوصة التي تحتاج تبريداً ممتازاً ومحولين لرفع الجهد.
Gold 97E انفرتر إضاءة 24–55 بوصة، خرج 30–185V، ملف حلقي واحد 470uH، مقاس مدمج 10×6 سم (~55W). للشاشات 32–55 بوصة عندما تكون المساحة خلف الشاشة ضيقة وتفضل بوردة أصغر حجماً.
Gold 21E انفرتر ليد 10–48 بوصة، خرج 15–88V، مقاس صغير 8.5×4.5 سم. للشاشات الصغيرة والمتوسطة التي يقل مجموع فولت مساطرها عن 88V.
باكيت 25 قطعة من Gold99E عرض الجملة الاقتصادية (25 بوردة Gold99E) للورش. لمراكز الصيانة والتجار لتوفير أقل تكلفة للقطعة الواحدة.

🛠️ ضوابط التركيب الآمن ومعايرة التيار في Gold99E

  1. التغذية على خط 24V للشاشات الكبيرة: كما هو مطبوع على المواصفات الرسمية للصورة (Input voltage 22-26V)، احرص في شاشات 43–65 بوصة على سحب تغذية الـ VCC لبوردة Gold99E من خط الـ 24V في بوردة الباور للحصول على كامل قدرة الـ 100W دون سخونة.
  2. التأكد من أن جهد المساطر أعلى من جهد الدخل: لأن الدائرة تعمل بنظام رافع الجهد (Boost Converter)، يجب أن يكون إجمالي فولت المساطر بين 26V و180V (أعلى من جهد الدخل 24V) حتى ينتظم التيار الثابت.
  3. البدء بالتيار الافتراضي المنخفض: جرب إضاءة الشاشة أولاً على الضبط الافتراضي للبوردة؛ وإذا كانت الإضاءة خافتة نسبياً، اقفل جمبرات زيادة التيار تدريجياً خطوة بخطوة مع قياس الجهد ومراقبة حرارة المساطر.
  4. فصل دائرة الدرايفر التالفة على البوردة الأصلية: انزع فيوز أو ملف تغذية درايفر الإضاءة القديم على بوردة الشاشة لعدم حدوث شورت أو تحميل مزدوج.
  5. التثبيت عبر الثقوب المعزولة: استغل فتحات المسامير الأربع في أركان البوردة (15×7 سم) لتثبيتها بعيداً عن كابلات الـ LVDS الحساسة مع وضع فواصل عازلة تحتها.

📊 جدول استرشادي لضبط تيار وجهد المساطر في الشاشات 26–65 بوصة على Gold99E

يساعدك الجدول الهندسي التالي على اختيار إعداد التيار وطريقة توصيل المساطر الأنسب لكل مقاس شاشة عند استخدام Gold99E انفرتر اضاءه للشاشات داخل الورشة:

مقاس الشاشة متوسط جهد المساطر الكلي التيار الموصى به وطريقة التوصيل
شاشات 26″ – 32″ (مسطرتان أو 3 مساطر) 36V – 65V DC اترك البوردة على التيار الافتراضي الهادئ أو اضبطها في حدود 200mA–280mA مع توصيل المساطر على التوالي.
شاشات 39″ – 43″ (3 إلى 4 مساطر توالي) 65V – 110V DC اضبط التيار بين 280mA و350mA مع تغذية الدخل بـ 24V لضمان برودة محولي الرفع.
شاشات 47″ – 55″ (مجموعات توالي عالية الجهد) 110V – 160V DC اضبط التيار بين 350mA و450mA مع استغلال مصفوفة اللحام على البوردة لربط المجموعات بالتساوي.
شاشات 58″ – 65″ (توصيل توالي/توازي مزدوج) 120V – 180V DC عند تجاوز جهد التوالي الكلي 180V، قسّم المساطر إلى مجموعتين متماثلتين على التوازي (مثلاً كل مجموعة 90V) وارفع التيار إلى 500mA–600mA لتوزيعه بالتساوي بين المجموعتين.

💡 ملاحظة عملية لفنيي الشاشات الكبيرة: عند تشغيل شاشات 55 و65 بوصة على بوردة Gold99E، استخدم دائماً سلكين مزدوجين لخط الـ +24V وسلكين لخط الأرضي GND في سوكيت الدخل، لأن التيار المسحوب في لحظة إقلاع الشاشة قد يصل إلى 3–4 أمبير على جانب الـ 24V.

🏆 الضمان والاعتمادية من الجوكر (منذ 1985)

نورّد في الجوكر للإلكترونيات بوردات الإضاءة والإنفرترات المختبرة لمراكز الصيانة مع ضمان الاسترجاع والاستبدال خلال 14 يوماً.

🚚 الشحن السريع وخدمة المراكز

توصيل سريع لجميع المحافظات عبر تتبع الطلبات، وتواصل مباشر عبر اتصل بنا.

❓ الأسئلة الشائعة حول انفرتر الإضاءة Gold99E

1. ما الفرق العملي بين Gold99E و Gold 97E؟

يأتي Gold99E ببوردة أكبر حجماً (15×7 سم) ويحتوي على محولي رفع (2 Transformers) وموسفتين لتوزيع الحرارة ودعم الشاشات الكبيرة حتى 65 بوصة، بينما يأتي Gold 97E بملف حلقي واحد وحجم أصغر (10×6 سم) للشاشات حتى 55 بوصة.

2. هل يضبط Gold99E فولت المساطر أوتوماتيكياً بدون تدخل؟

نعم، البوردة مصممة بنظام مطابقة الجهد التلقائي (Output Automatic Matching Voltage) من 26V حتى 180V؛ فهي ترفع الجهد تدريجياً حتى يمر التيار المحدد عبر الليدات ثم تثبت عند هذا الجهد تلقائياً.

3. كيف أوصل شاشة تخرج منها 4 فردات أو 6 فردات لليدات على Gold99E؟

تتميز بوردة Gold99E بوجود مصفوفة ثقوب ونقاط نحاسية طويلة أمام منافذ الخرج تتيح لك قصر سالب المسطرة الأولى مع موجب المسطرة الثانية بقطرة قصدير نظيفة لتوصيل المجموعات على التوالي، طالما أن مجموع الفولت الكلي لا يتجاوز 180V.

4. هل يلزم توصيل سلك الـ ADJ / DIM لتشغيل الإضاءة؟

لا يشترط توصيله؛ يكفي توصيل خط التغذية (VCC 24V) والأرضي (GND) وإشارة التشغيل (ON/OFF 3.3V–5V) لتعمل الإضاءة بكامل استقرارها، ويبقى سلك الـ ADJ اختيارياً للتحكم في السطوع من قائمة الشاشة.

5. لماذا تفصل الإضاءة بعد ثانية من التشغيل عند تجربة البوردة؟

فصل الإضاءة بعد ومضة سريعة يعني تفعيل حماية الجهد الزائد (OVP) نتيجة وجود ليد فاصل (مفتوح) داخل حوض الشاشة أو أن مجموع فولت المساطر يتجاوز 180V؛ افحص المساطر بجهاز التيستر أولاً للتأكد من سلامتها.

6. ما أهمية مكثف الـ 250V 22uF المطبوع في زاوية البوردة؟

هذا المكثف عالي الجهد يقوم بتنعيم جهد الخرج المرتفع (حتى 180V) وتصفية أي تموجات (Ripple) ناتجة عن التقطيع، مما يمنع ظهور رعشة أو خطوط أفقية خفيفة في الصورة عند التصوير بالكاميرا أو المشاهدة المباشرة.

7. هل تصلح بوردة Gold99E لتشغيل شاشات الـ Edge LED (الإضاءة الجانبية) مقاس 49 و55 بوصة؟

نعم، تعمل بكفاءة ممتازة مع كل من مساطر الإضاءة الخلفية المباشرة (Direct LED) ومساطر الإضاءة الجانبية (Edge LED) في الشاشات الكبيرة طالما أن جهد المساطر يقع بين 26V و180V، مع نصيحة ضبط التيار على قيمة معتدلة للحفاظ على برودة مسطرة الإيدج.

8. كيف أتأكد من توازن التيار إذا ركبت مجموعتي مساطر على التوازي في شاشة 65 بوصة؟

قبل توصيل المجموعتين على التوازي في مخارج البوردة، قِس جهد كل مجموعة بمفردها على جهاز تيستر الليدات وتأكد من تطابق قراءة الفولت بينهما (مثلاً 92V و92V)؛ فإذا تطابق الجهد سيتوزع التيار بالتساوي التام بين النصفين.
