CA-255S من 10 بوصه حتي 48 بوصه LED , LCD انفرتر للشاشات

90.00 EGP

إنفرتر الإضاءة الخلفية CA-255S للشاشات 10 إلى 48 بوصة، دخل 10V-36V، خرج 18V-88V، وتيار افتراضي 300mA قابل للضبط حتى 1000mA.

غير متوفر في المخزون

This product is currently sold out.

No worries! Enter your email, and we'll let you know as soon as it's back in stock.

رمز المنتج: 570 التصنيفات: , ,
الوصف

الوصف

CA-255S انفرتر للشاشات من 10 حتى 48 بوصة – دليل أطراف التوصيل وضبط تيار الليدات (200–1000mA)

عند تعطل دائرة الإضاءة الخلفية في شاشات الـ LCD المحولة لليد أو شاشات الـ LED من مقاس 10 بوصة حتى 48 بوصة، يحتاج الفني إلى بوردة رفع تيار ثابت (Constant Current LED Driver Boost Board) مرنة تتأقلم تلقائياً مع عدد مساطر الليد وتسمح بضبط الأمبير بدقة دون حرق الليدات. يقدم إنفرتر CA-255S (من سلسلة CreatAll الظاهرة بالصورة) مدخلاً عريضاً 10V–36V (مطبوع على البوردة 11–36V)، وخرجاً أوتوماتيكياً من 18V إلى 88V مع تيار افتراضي 300mA قابل للضبط الحر من 200mA حتى 1000mA.

صُممت هذه اللوحة بمقاس 85 × 45 مم لتكون قطعة أساسية لدى ورش صيانة الشاشات في متجر الجوكر للإلكترونيات بفضل وضوح أطرافها ومقاومات معايرة التيار السبعة (RC1–RC7) المطبوعة على البوردة.

CA-255S من 10 بوصه حتي 48 بوصه LED LCD انفرتر للشاشات من الجوكر للإلكترونيات

⚙️ البطاقة الفنية الكاملة لإنفرتر CA-255S

نطاق مقاسات الشاشات شاشات LED / LCD من 10 بوصة حتى 48 بوصة (تعمل بدائرة تيار ثابت Boost)
جهد الدخل (VCC) 10V – 36V DC (مطبوع على البوردة VCC: 11-36V؛ يناسب خط 12V أو 24V، مع فيوز حماية F1)
جهد الخرج (Vout) 18V – 88V DC (يتكيف أوتوماتيكياً مع فولت مساطر الليدات المتصلة)
تيار الخرج الافتراضي والقابل للضبط الافتراضي: 300mA — قابل للزيادة أو الخفض من 200mA إلى 1000mA عبر مقاومات RC1–RC7
مقاسات البوردة والمنافذ 85 × 45 مم | مداخل: CN1 (6-Pin) + نقاط CN5 | مخارج: CN4 (12-Pin) و CN3 (6-Pin) و CN2 (12-Pin)
إشارات التحكم ON/OFF (3.3V / 5V) لتشغيل الإضاءة + VADJ للتحكم في شدة السطوع

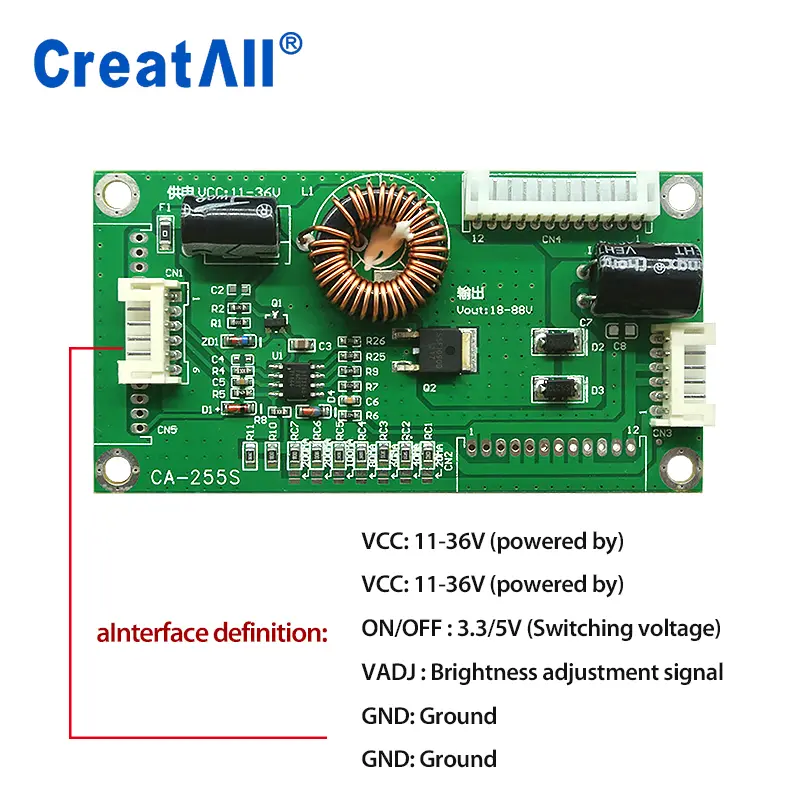

🔌 تعريف كونكتور الدخل CN1 ومصفوفة ضبط التيار (RC1–RC7) المطبوعة على الصورة

في سوكيت الدخل CN1 ذي الـ 6 أطراف (من طرف رقم 1 أعلى البوردة إلى رقم 6 بالأسفل كما في الصورة التوضيحية للمنتج):

  • الأطراف 1 و 2 (VCC): تغذية 11V–36V DC (توصل بخط 12V أو 24V من بوردة الباور).
  • الطرف 3 (ON/OFF): إشارة التشغيل (3.3V أو 5V من المين بورد، أو تغذية من 5V للعمل المستمر).
  • الطرف 4 (VADJ): إشارة ضبط الإضاءة (Brightness / Dimming — يمكن تركه مفصولاً إذا كان غير مستخدم في البوردة).
  • الأطراف 5 و 6 (GND): الأرضي المشترك (Ground).
🎚️ كيف تضبط تيار الخرج من 200mA إلى 1000mA؟

أسفل البوردة تجد صف المقاومات المرقّم من RC1 إلى RC7 وبجواره القيم المطبوعة: 20mA، 40mA، 60mA، 80mA، 100mA، 200mA، 200mA. تأتي البوردة افتراضياً مضبوطة على 300mA؛ ولتقليل التيار وإطالة عمر الليدات في الشاشات الصغيرة (19″–24″) يمكنك فك إحدى المقاومات المتصلة، بينما لرفع التيار حتى 600–1000mA للشاشات الأكبر تقوم بقفل أو توصيل باد المقاومات المطلوبة حسب مجموع قيمتها.

📺 حالات الاستخدام الفعلية لإنفرتر CA-255S

💡 تعويض إنفرتر الباور التالف في شاشات 24″–43″

عند وجود جهود الباور الأساسية (12V/24V) وسلامة الصوت والصورة ولكن انقطاع جهد الليدات بسبب تلف أيسي الإضاءة بالبوردة الأم.

🔄 تعديل الشاشات من لمبات CCFL إلى مساطر LED

تشغيل مساطر الليد البديلة في شاشات الكمبيوتر القديمة 15″–22″ مع إمكانية خفض التيار إلى 200mA لحماية المساطر.

🔌 تعدد سوكتات التوصيل بالليدات

تعدد المخارج (CN4، CN3، وصف البنات CN2) يسهل تركيب كابلات مساطر الليد المختلفة سواء كانت سوكيت 2 بن أو 6 بن أو 12 بن.

📊 مقارنة CA-255S مع إنفرترات الإضاءة الأخرى في الجوكر

الإنفرتر بالمتجر نطاق الفولت والمقاس متى تختاره؟
CA-255S (المنتج الحالي) 10–48 بوصة، دخل 10–36V، خرج 18–88V، تيار 200–1000mA (افتراضي 300mA). لشاشات حتى 48 بوصة بفولت مساطر حتى 88V وتحتاج مرونة تيار حتى 1000mA.
Gold 21E انفرتر ليد 10–48 بوصة، دخل 11–30V، خرج 15–88V، تيار افتراضي 200mA مع 5 منافذ. ممتاز عند حاجتك لتيار بداية أهدأ (200mA) أو سوكيت دخل 14-Pin عريض.
Gold 97E انفرتر إضاءة 24–55 بوصة، دخل 10–26V، خرج عالي 30–185V. للشاشات ذات جهد الليدات الأعلى من 88V (مثل شاشات 49 و 55 بوصة).
انفرتر ليد 36 وات مخصص لحمل ليدات عالٍ يتجاوز 100 وات. للشاشات الضخمة والأحمال التي تحتاج قدرة تيار مرتفعة جداً.

🛠️ نصائح فحص المساطر قبل تركيب CA-255S

  • تأكد من مجموع فولت الليدات (LED Tester): يجب أن يكون جهد تشغيل مساطر الشاشة بين 18V و 88V وأن يكون جهد الدخل (مثلاً 12V أو 24V) أقل من جهد الخرج لأن الدائرة دائرة رفع (Boost).
  • انتبه لقطبية الـ LED+ و LED-: قِس أطراف سوكيت الليدات بجهاز تيستر الليدات وحدد الموجب والسالب بدقة قبل اللحام أو تركيب الفيشة.
  • عزل ظهر البوردة: استخدم شريط عازل حراري أو فواصل بلاستيكية أسفل CA-255S عند تثبيتها على حوض الشاشة المعدني لمنع أي تماس.
  • فصل تغذية درايفر الإضاءة القديم: عند تركيب إنفرتر خارجي مثل CA-255S، احرص على رفع ملف الرفع أو فيوز تغذية درايفر الليد التالف على البوردة الأصلية حتى لا يسبب سحباً زائداً على خط الـ 12V/24V.

🔬 جدول معادلات ضبط تيار الليدات (RC1–RC7) وتشخيص أعطال الإضاءة في CA-255S

تتميز بوردة CA-255S بوجود 7 مقاومات متوازية لتحديد تيار المساطر (Current Sense Network) تبدأ من 20mA حتى 200mA لكل مقاومة، مع تيار أساسي افتراضي قدره 300mA. يوضح الجدول العملي التالي كيف تختار التيار الأنسب لمقاس شاشتك لتجنب احتراق الليدات المتكرر:

مقاس ونوع الشاشة التيار المقترح (mA) كيفية الضبط على لوحة CA-255S
شاشات المونيتور والتلفزيون 15″–24″ 200mA – 240mA يمكنك رفع مقاومة 100mA أو 60mA من صف المقاومات لخفض التيار عن الوضع الافتراضي (300mA) وحماية المساطر الرفيعة.
شاشات LED مقاس 28″–32″ (ليدات 3V أو 6V) 300mA (الوضع الافتراضي) ركّب البوردة كما هي على ضبط المصنع (300mA)؛ يمنحك إضاءة ممتازة وعمر تشغيل طويل للمساطر الجديدة.
شاشات 39″–43″ (توصيل توالي/توازي) 380mA – 500mA أضف قفلة قصدير على خانة 80mA أو 200mA بالتدريج مع مراقبة حرارة المساطر وسطوع الصورة.
شاشات 46″–48″ عالية السطوع (ضمن سقف 88V) 600mA – 800mA يفضل تغذية الدخل بـ 24V عند تفعيل نقاط الـ 200mA الإضافية لضمان استقرار محول الرفع وعدم سخونة الموسفت.

⚡ ملاحظة حول إشارة التفعيل ON/OFF (BL-ON): تحتاج CA-255S إلى جهد منطقي موجب بين 2.5V و 5V على الطرف رقم 3 من سوكيت CN1 لتبدأ برفع الجهد. إذا كانت الشاشة تضيء فور وضع الفيشة في الكهرباء قبل الضغط على زر الباور (Standby)، فهذا يعني أنك وصلت سلك الـ ON/OFF على خط 5V دائم بدل خط BL-ON / ENA القادم من المعالج.

🏆 الضمان والخبرة منذ 1985

تتوفر البوردة منفردة أو ضمن باكيت 25 قطعة للورش، مع ضمان استبدال 14 يوماً.

🚚 الشحن السريع وخدمة العملاء

متابعة طلبك عبر تتبع الطلبات، أو تواصل عبر اتصل بنا.

❓ الأسئلة الشائعة حول CA-255S

1. لماذا يخرج 24V على طرفي LED+ و LED- وتفصل الإضاءة؟

يحدث ذلك عند وجود مسطرة ليد مقطوعة في الشاشة (دائرة مفتوحة)، أو عندما يتجاوز جهد مساطر الشاشة الحد الأقصى للبوردة (88V)، أو عند عدم وصول إشارة ON/OFF (3.3V–5V) إلى الطرف 3 من CN1.

2. هل يمكن تشغيل CA-255S على 12 فولت أم يشترط 24 فولت؟

تعمل بكفاءة على أي جهد من 10V إلى 36V (مثل 12V أو 24V)، لكن لو سحب الليدات مرتفعاً (أكثر من 600mA) يُفضّل تغذيتها بـ 24V لتقليل سحب الأمبير والحرارة.

3. هل يلزم توصيل سلك VADJ لتعمل الإضاءة؟

لا، إذا لم يكن في البوردة سلك تحكم سطوع يمكنك ترك طرف VADJ مفتوحاً وستعمل الإضاءة بأقصى سطوعها، لكن توصيله يسمح بالتحكم في الإضاءة من الريموت.

4. ما هي قيمة التيار الافتراضي عند شراء البوردة؟

تصل مضبوطة مصنعياً على 300mA، وهو تيار متوازن وآمن لأغلب شاشات الـ 32 بوصة ذات الليدات 3V/6V.

5. ما الفرق بين منافذ الخرج CN2 و CN3 و CN4 على بوردة CA-255S؟

جميع منافذ الخرج متصلة بنفس دائرة الرفع ولكنها مصممة لتسهيل توصيل مختلف أنواع فيش المساطر دون قص الأسلاك؛ حيث يوفر CN3 سوكيت 6 أطراف قياسياً، ويوفر CN4 سوكيت عريضاً، بينما يوفر CN2 صف بنات مكشوفة ونقاط لحام لتجميع المساطر المتعددة على التوالي أو التوازي حسب تصميم الحوض الضوئي للشاشة.

6. ماذا يحدث إذا كان جهد مساطر الليد أقل من جهد الدخل (مثلاً مساطر 18V ودخل 24V)؟

بما أن إنفرتر CA-255S يعمل بنظرية رافع الجهد (Step-Up Boost Topology)، فيجب دائماً أن يكون جهد مساطر الليد أعلى من جهد الدخل؛ فإذا كانت مساطرك تعمل على 18V فقط، غذِّ البوردة من خط 12V بدلاً من خط 24V حتى تتمكن الدائرة من تنظيم التيار بشكل سليم دون مرور التيار مباشرة عبر دايود شوتكي.

7. كيف أختبر سلامة إنفرتر CA-255S على البنش قبل تسليم الشاشة للعميل؟

بعد تثبيت البوردة وتوصيل المساطر، شغّل الشاشة لمدة 15–20 دقيقة على صورة ذات خلفية بيضاء، ثم المس برفق ملف الرفع وموسفت التقطيع على بوردة CA-255S؛ إذا كانت الحرارة دافئة وطبيعية والإضاءة ثابتة بدون أي وميض، فالمعايرة مثالية وجاهزة للتسليم.

8. هل يوجد فيوز حماية على خط الدخل في CA-255S؟

نعم، تحتوي البوردة بجوار سوكيت الدخل CN1 على فيوز سطحي مطبوع رمزه F1 لحماية بوردة الباور الأم في حال حدوث قصر مفاجئ أو توصيل معكوس للقطبية.

9. كيف أتصرف إذا كانت فيشة الليدات في الشاشة تخرج 4 أسلاك (مسطرتين منفصلتين)؟

قِس جهد كل مسطرة بالتيستر أولاً؛ فإذا كانت كل مسطرة تسحب مثلاً 36V (المجموع على التوالي 72V وهو أقل من سقف الـ 88V لبوردة CA-255S)، قم بتوصيل المسطرتين على التوالي عبر قفل النقاط المناسبة في منفذ CN2 أو سوكيت الخرج، وبذلك يمر تيار متطابق في المسطرتين وتتجنب اختلاف شدة الإضاءة بين نصف الشاشة العلوي والسفلي.
