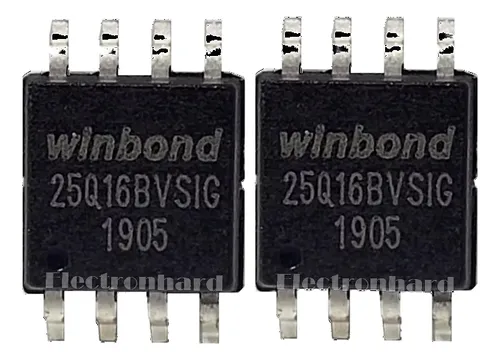

مرحباً بكم في الجوكر للالكترونيات، وجهتكم الأولى للقطع الإلكترونية الأصلية عالية الجودة. 25Q16BVSIG فلاشة 2 ميجااليوم يسعدنا أن نقدم لكم أحد أكثر شرائح الذاكرة استخداماً في العالم: 25Q16BVSIG فلاشة 2 ميجا من شركة Winbond الرائدة. هذه الشريحة الصغيرة في حجمها، العظيمة في سعتها وأدائها، تمثل الحل الأمثل لتخزين البرامج والبيانات في ملايين الأجهزة الإلكترونية.

ما يميز 25Q16BVSIG فلاشة 2 ميجا هو تقنية Serial Flash المتطورة التي توفر سعة تخزين 16 ميجا بت (2 ميجا بايت) مع واجهة SPI فائقة السرعة. تدعم هذه الشريحة أوضاع SPI القياسية، Dual SPI، و Quad SPI، مما يسمح بسرعات نقل بيانات تصل إلى 416MHz في وضع Quad SPI. هذا الأداء المذهل يتفوق على ذاكرة Parallel Flash التقليدية مع الحفاظ على عدد قليل من الأطراف (8 أطراف فقط).

في الجوكر للالكترونيات، ندرك تماماً أهمية الجودة في شرائح الذاكرة، لأن أي خطأ في التخزين قد يؤدي إلى فشل الجهاز بالكامل. لذلك، نحن نحرص على استيراد 25Q16BVSIG فلاشة 2 ميجا مباشرة من خطوط إنتاج Winbond المعتمدة في تايوان، مع ضمان الجودة والأصالة. خبرتنا الممتدة لأكثر من 15 عاماً في السوق المصري تجعلنا نعرف تماماً ما يحتاجه الفنيون والمهندسون والهواة.

سأشارككم تجربة واقعية لأحد عملائنا الكرام: كان يعمل على إصلاح جهاز ريسيفر لا يعمل بسبب تلف شريحة البرنامج. بعد استبدال الشريحة التالفة بـ 25Q16BVSIG فلاشة 2 ميجا من الجوكر وبرمجتها بالسوفت وير المناسب، عاد الجهاز للعمل بكفاءة. هذه القصة تتكرر يومياً مع عملائنا الذين يثقون في جودة منتجاتنا.

دعني أوضح لك أهمية هذه الشريحة في عالم الإلكترونيات: تنظيم الذاكرة الداخلي مقسم إلى 8192 صفحة (Page) كل صفحة 256 بايت. يمكن مسح الذاكرة على مستويات متعددة: قطاعات 4 كيلو بايت (512 قطاع)، كتل 32 كيلو بايت، كتل 64 كيلو بايت، أو مسح كامل للشريحة. هذا المرونة تسمح بإدارة فعالة للذاكرة في التطبيقات المختلفة.

من الناحية الكهربائية، 25Q16BVSIG فلاشة 2 ميجا تعمل بجهد 2.7V إلى 3.6V مع استهلاك منخفض للطاقة: 4mA فقط في وضع التشغيل النشط، وأقل من 1µA في وضع الإيقاف (Power-down). هذا يجعلها مثالية للأجهزة المحمولة والموفرة للطاقة. كما أنها تدعم أكثر من 100,000 دورة كتابة/مسح وتحتفظ بالبيانات لأكثر من 20 عاماً.

في النهاية، سواء كنت فني صيانة، مهندس إلكترونيات، هاوي، أو طالب، فإن 25Q16BVSIG فلاشة 2 ميجا هي عنصر أساسي يجب أن يتوفر في صندوق أدواتك. فريق الجوكر للالكترونيات جاهز دائماً لمساعدتك عبر الواتساب 01288929498، سواء كنت بحاجة إلى استشارة فنية أو مساعدة في اختيار القطعة المناسبة.

عند الحديث عن خصائص 25Q16BVSIG فلاشة 2 ميجا، يجب أن نبدأ بسعة التخزين التي تبلغ 16 ميجا بت (16,777,216 بت)، أي ما يعادل 2 ميجا بايت (2,097,152 بايت). هذه السعة منظمة في 8192 صفحة، كل صفحة 256 بايت. يمكن برمجة صفحة كاملة (256 بايت) في عملية واحدة (Page Program) تستغرق حوالي 0.7 مللي ثانية فقط.

سرعة التشغيل لهذه الشريحة مذهلة حقاً. تردد الساعة يصل إلى 104MHz في وضع SPI القياسي، و 208MHz في وضع Dual SPI، و 416MHz في وضع Quad SPI. هذا يسمح بمعدل نقل بيانات يصل إلى 50 ميجا بايت/ثانية، وهو ما يتفوق على ذاكرة Parallel Flash التقليدية. وضع Continuous Read Mode يقلل من عدد دورات الساعة المطلوبة للوصول إلى الذاكرة إلى 8 دورات فقط، مما يتيح تنفيذ البرامج مباشرة من الذاكرة (XIP – Execute in Place).

تنظيم الذاكرة مرن جداً: يمكن مسح قطاعات صغيرة بحجم 4 كيلو بايت (512 قطاع)، كتل متوسطة 32 كيلو بايت (64 كتلة)، كتل كبيرة 64 كيلو بايت (32 كتلة)، أو مسح كامل للشريحة. هذا التنوع يسمح بإدارة فعالة للذاكرة في تطبيقات مختلفة مثل تخزين البرامج، البيانات، أو تحديثات النظام.

الأمان وحماية البيانات من أهم ميزات هذه الشريحة. توفر حماية ضد الكتابة عبر البرنامج (Software Write Protect) باستخدام بتات Block Protect (BP0-BP2) في سجل الحالة، وحماية عبر الأجهزة (Hardware Write Protect) باستخدام طرف /WP. كما توفر ميزة Lock-Down و OTP (One Time Programmable) لحماية المناطق المهمة. بالإضافة إلى ذلك، تحتوي كل شريحة على رقم تسلسلي فريد 64 بت (Unique ID) يمكن استخدامه في تطبيقات الأمان ومكافحة التزوير.

استهلاك الطاقة منخفض جداً: 4mA فقط في وضع القراءة النشط (عند 80MHz)، و 20-25mA أثناء البرمجة والمسح، و 25-50µA في وضع الاستعداد، وأقل من 1µA في وضع الإيقاف العميق (Deep Power-down). هذا يجعل 25Q16BVSIG فلاشة 2 ميجا مثالية للأجهزة المحمولة التي تعمل بالبطارية.

دورة الحياة طويلة جداً: تدعم أكثر من 100,000 دورة مسح/كتابة (Erase/Write Cycles) لكل قطاع، وتحتفظ بالبيانات لأكثر من 20 عاماً. هذا يضمن موثوقية عالية للتطبيقات التي تتطلب تحديثات متكررة للبرامج أو تخزين بيانات مهمة.

أخيراً، هذه الشريحة متوافقة مع معايير JEDEC وتأتي بعدة عبوات: SOIC-8 (150-mil و 208-mil)، WSON-8 (6x5mm)، PDIP-8، و SOIC-16 (300-mil). العبوة الأكثر شيوعاً هي SOIC-8 150-mil (التي تحمل الرمز SN) وهي متوفرة لدينا بكثرة.

فهم توزيع الأطراف (Pinout) لشريحة SPI Flash ضروري لتوصيلها بشكل صحيح على PCB. إليك شرح تفصيلي لوظيفة كل طرف في 25Q16BVSIG فلاشة 2 ميجا في العبوة الأكثر شيوعاً (SOIC-8):

🔹 ترتيب الأطراف في عبوة SOIC-8

رقم الطرف	الاسم	الوظيفة في SPI	الوظيفة في Quad SPI
1	/CS	Chip Select (تحديد الشريحة)	Chip Select (تحديد الشريحة)
2	DO (IO1)	Data Output (خرج بيانات)	IO1 (بيانات ثنائية الاتجاه 1)
3	/WP (IO2)	Write Protect (حماية الكتابة)	IO2 (بيانات ثنائية الاتجاه 2)
4	GND	Ground (أرضي)	Ground (أرضي)
5	DI (IO0)	Data Input (دخل بيانات)	IO0 (بيانات ثنائية الاتجاه 0)
6	CLK	Serial Clock (ساعة)	Serial Clock (ساعة)
7	/HOLD (IO3)	Hold (إيقاف مؤقت)	IO3 (بيانات ثنائية الاتجاه 3)
8	VCC	Power Supply (2.7V-3.6V)	Power Supply (2.7V-3.6V)

ملاحظات مهمة:

• لتفعيل وضع Quad SPI، يجب ضبط بت QE (Quad Enable) في Status Register-2 على 1. عندها يتحول طرفا /WP و /HOLD إلى IO2 و IO3.
• يجب توصيل مكثف 0.1µF بين VCC و GND قريباً من الشريحة لتقليل الضوضاء.
• طرف /CS يجب أن يظل مرتفعاً أثناء عمليات المسح والبرمجة.
• في وضع SPI القياسي، يتم إدخال البيانات عبر DI وإخراجها عبر DO.
