ريلاي ١٢ فولت ياباني ٤ طرف
7,50 EGP
الوصف
ريلاي ١٢ فولت ياباني ٤ طرف
ريلاي ١٢ فولت ياباني ٤ طرف
📋 محتويات الصفحة
- 1. مقدمة المنتج
- 2. صور المنتج
- 3. المواصفات الفنية
- 4. دليل توزيع الأطراف
- 5. تكوينات التوصيل
- 6. أنظمة الحماية والتشخيص
- 7. الأجهزة المتوافقة
- 8. الأعطال الشائعة وحلولها
- 9. البدائل والمقارنات
- 10. قاموس المصطلحات
- 11. الداتا شيت والمصادر
- 12. نصائح الخبراء
- 13. مميزات الطلب من الجوكر
- 14. المراجعات والتقييمات
- 15. المنتجات ذات الصلة
- 16. أسئلة يبحث عنها الناس
- 17. الأسئلة الشائعة
- 18. سياسة الشحن
- 19. سياسات الاسترجاع والخصوصية
- 20. الدعم الفني عبر واتساب
ريلاي 12 فولت ياباني 4 طرف – الدليل الكامل المثالي للمرحل الكهربائي الأصلي في مصر
ريلاي 12 فولت ياباني 4 طرف هو المرحل الكهربائي الذي يبحث عنه كل فني إلكترونيات وصاحب ورشة في مصر. من خبرتنا في إصلاح أجهزة الريسيفر وتنفيذ مشاريع التحكم الكهربائي، نعرف تمامًا أن جودة الريلاي تحدد موثوقية أي دائرة تحكم.
هذا الريلاي مستورد مباشرة من الجوكر للالكترونيات، الوكيل المعتمد للقطع الإلكترونية في مصر، وهو مصمم لتوفير أداء ثابت وعمر افتراضي طويل. مع 4 أطراف وتحمل تيار يصل إلى 10 أمبير، يعتبر هذا الريلاي مثاليًا لجميع تطبيقات التحكم الكهربائي.
في مصر، حيث تنتشر مشاريع التحكم في الإضاءة والأجهزة الكهربائية في كل محافظة، أصبح الاعتماد على ريلاي أصلي عالي الجودة ضرورة لضمان استقرار الدوائر الكهربائية. نوفر في الجوكر للالكترونيات توصيلًا سريعًا لجميع المحافظات، بما في ذلك القاهرة والإسكندرية والجيزة والمنصورة وأسوان، لضمان وصول المنتج إليك في أسرع وقت.
📸 صور ريلاي 12 فولت ياباني 4 طرف

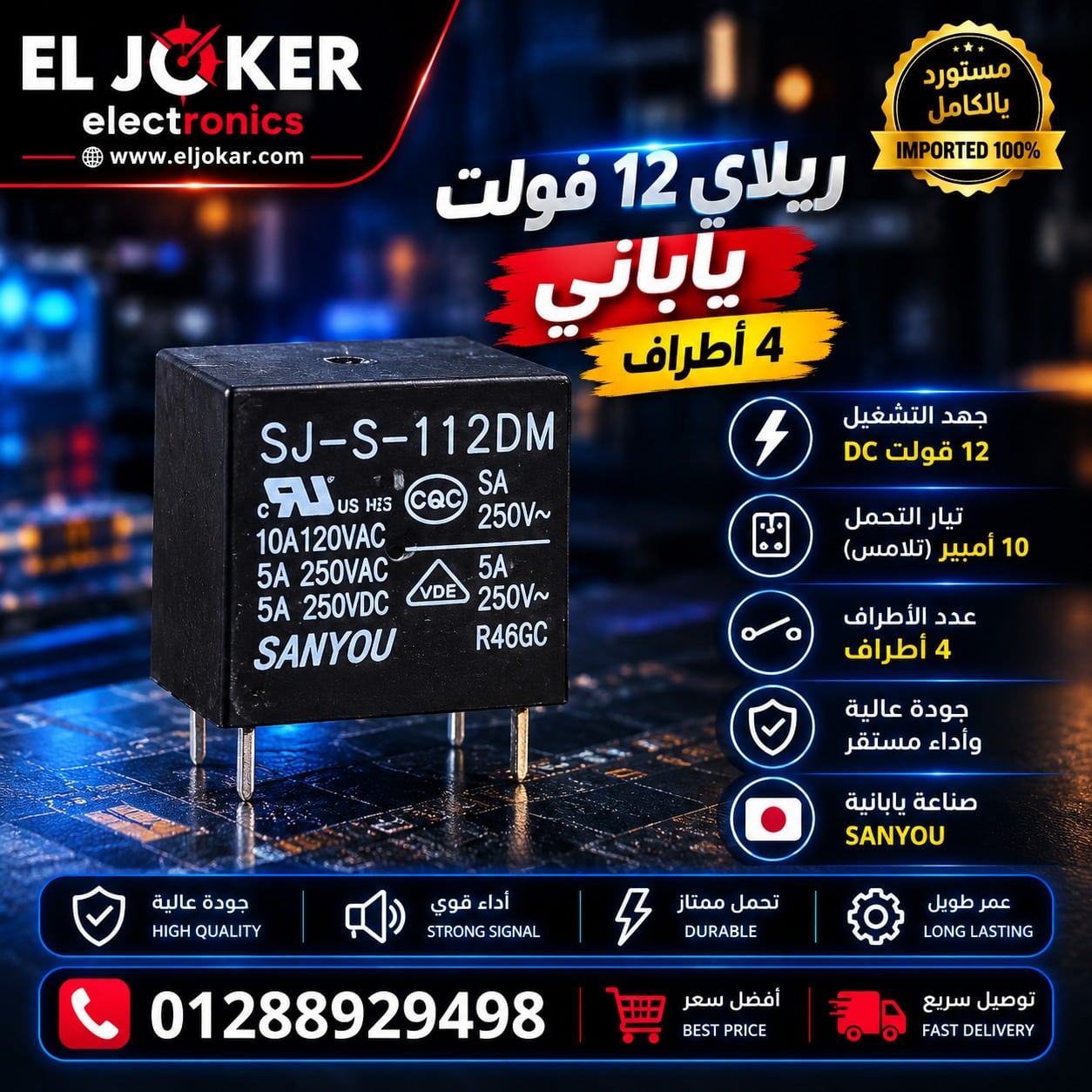

الصورة 1: ريلاي 12 فولت ياباني 4 طرف – الجوكر للالكترونيات
الصورة 2: ملامسات عالية الجودة – الجوكر للالكترونيات
الصورة 3: تحمل تيارات عالية – الجوكر للالكترونيات
⚙️ المواصفات الفنية الكاملة لـ ريلاي 12 فولت ياباني 4 طرف
المواصفات الأساسية
مواصفات إضافية
🔌 دليل توزيع الأطراف (Pinout) لـ ريلاي 12 فولت ياباني 4 طرف
فيما يلي جدول يوضح أطراف الريلاي ووظائفها التفصيلية:
ملاحظة: عند تطبيق جهد 12 فولت على طرفي الملف (1 و 2)، يتم توصيل الطرف COM مع الطرف NO ويبدأ الحمل في العمل.
🔧 تكوينات التوصيل لـ ريلاي 12 فولت ياباني 4 طرف
1. وضع التحكم المباشر (Direct Control)
يتم توصيل الريلاي بمفتاح مباشر للتحكم في تشغيل وإيقاف الحمل، وهو الأكثر شيوعًا في التطبيقات المنزلية.
Direct Control Wiring:
12V DC (+) → Switch → Coil A (1)
GND → Coil B (2)
220V AC Live → COM (3)
NO (4) → Load (Lamp/Motor)
Load Neutral → 220V AC Neutral
2. وضع التحكم عبر الترانزستور (Transistor Control)
يستخدم هذا الوضع للتحكم في الريلاي عبر إشارة رقمية من Arduino أو أي متحكم آخر، مع استخدام ترانزستور لتضخيم الإشارة.
Transistor Control:
Arduino Pin → 1k Resistor → NPN Base
NPN Emitter → GND
NPN Collector → Coil A (1)
Coil B (2) → +12V
Diode across Coil (Protection)
3. وضع التحكم في الإضاءة مع انفرتر LED
يمكن استخدام الريلاي للتحكم في تشغيل وإيقاف انفرتر ليد 36 وات خرج ليدات اعلي من 100 وات، مما يوفر تحكمًا آليًا كاملاً في الإضاءة.
LED Control with Relay:
220V AC Live → COM (3)
NO (4) → Inverter L Input
Inverter N Input → 220V AC Neutral
Control Relay with Timer/Sensor
متى تستخدم كل تكوين؟ (قرار عملي)
- Direct Control: للتحكم اليدوي في الأجهزة المنزلية والمحلات التجارية في مصر.
- Transistor Control: للمشاريع الإلكترونية والتحكم الآلي باستخدام Arduino والمتحكمات.
- LED Control: لإدارة أنظمة الإضاءة الحديثة بكفاءة عالية.
🛡️ أنظمة الحماية والتشخيص في ريلاي 12 فولت ياباني
- دايود الحماية (Flyback Diode): يحمي الدائرة من الجهد العكسي الناتج عن الملف. كيف تعرف؟ عدم تلف الترانزستور أو المتحكم. الحل: تأكد من تركيب دايود 1N4007 بالتوازي مع الملف.
- عزل الملامسات: عزل كهربائي كامل بين دائرة التحكم ودائرة الحمل. كيف تعرف؟ عدم وجود تسرب كهربائي. الحل: استبدال الريلاي إذا لاحظت تسربًا.
- حماية من التحميل الزائد: يتحمل الريلاي تيارًا يصل إلى 10 أمبير. كيف تعرف؟ عدم التصاق الملامسات. الحل: استخدم ريلاي بقدرة أعلى إذا تجاوز الحمل 10 أمبير.
- مقاومة الاهتزاز: تصميم ياباني متين يتحمل الاهتزازات. كيف تعرف؟ عدم وجود تقطيع في الحمل. الحل: تثبيت الريلاي جيدًا باستخدام قاعدة مناسبة.
📺 الأجهزة التي يُركَّب فيها ريلاي 12 فولت ياباني 4 طرف
⚠️ الأعطال الشائعة وحلولها لـ ريلاي 12 فولت ياباني
من واقع خبرتنا في ورش الصيانة بمصر، إليك أكثر الأعطال شيوعًا مع الريلاي وكيفية حلها:
🔄 البدائل والمقارنات لـ ريلاي 12 فولت ياباني 4 طرف
إذا كنت تفكر في بدائل لـ ريلاي 12 فولت ياباني 4 طرف، إليك مقارنة سريعة مع خيارين آخرين متوفرين في السوق المصري:
الخلاصة: ريلاي 12 فولت ياباني 4 طرف يقدم أفضل توازن بين الجودة والسعر، مما يجعله الخيار الأمثل لمعظم التطبيقات في مصر.
📖 قاموس المصطلحات لـ ريلاي 12 فولت
مفتاح كهربائي يعمل كهرومغناطيسيًا، يستخدم للتحكم في دائرة كهربائية بإشارة تحكم منفصلة.
الجزء المسؤول عن توليد المجال المغناطيسي عند تطبيق الجهد، مما يؤدي إلى تحريك الملامسات.
الطرف المشترك في الريلاي، يتصل بالمصدر الرئيسي ويتحول بين NO و NC.
الطرف المفتوح عادة، لا يتصل بـ COM إلا عند تنشيط الريلاي.
الطرف المغلق عادة، يتصل بـ COM في الوضع الطبيعي وينفصل عند تنشيط الريلاي.
دايود يوصل بالتوازي مع ملف الريلاي لحماية الدائرة من الجهد العكسي عند فصل التيار.
أقل جهد مطلوب لتنشيط الريلاي، وعادة ما يكون 75% من الجهد الاسمي.
الجهد الذي يعود عنده الريلاي إلى وضعه الطبيعي، وعادة ما يكون 10% من الجهد الاسمي.
مقاومة كهربائية بين دائرة التحكم ودائرة الحمل، وكلما زادت كان العزل أفضل.
عدد مرات فتح وغلق الملامسات دون حمل كهربائي، ويصل إلى ملايين العمليات.
📄 الداتا شيت والمصادر التقنية لـ ريلاي 12 فولت
📥 تحميل الداتا شيت (PDF)
ملاحظة: سيتم تفعيل الرابط قريبًا – يمكنك طلب الداتا شيت عبر واتساب.
💡 نصائح الخبراء (من تجربتنا في الورشة) لـ ريلاي 12 فولت
- نصيحة 1: من تجربتنا في ورش الصيانة بمصر، احرص دائمًا على تركيب دايود حماية (1N4007) بالتوازي مع ملف الريلاي، خاصة عند استخدامه مع Arduino.
- نصيحة 2: استخدم ترانزستور NPN مثل 2N2222 أو BC547 لتشغيل الريلاي من إشارة رقمية، مع مقاومة 1 كيلو أوم على القاعدة.
- نصيحة 3: في مصر، جودة الكهرباء غير مستقرة في بعض المناطق، لذا ننصح باستخدام منظم جهد لمصدر 12 فولت.
- نصيحة 4: لا تتجاوز الحمل الأقصى 10 أمبير، وإذا كنت تحتاج تيارًا أعلى، استخدم ريلاي أكبر أو عدة ريلايات.
- نصيحة 5: تأكد من إحكام التوصيلات، خاصة أطراف الملف، لأن أي ارتخاء قد يؤدي إلى تسخين وحرق الريلاي.
- نصيحة 6: أخطاء شائعة: يظن البعض أن Arduino يمكنه تشغيل الريلاي مباشرة، لكن تيار Arduino لا يتجاوز 40 مللي أمبير، وهو أقل من تيار الريلاي المطلوب.
- نصيحة 7: استخدم الريلاي مع انفرتر ليد 36 وات للتحكم الآلي في الإضاءة بكفاءة عالية.
⭐ مميزات الطلب من الجوكر للالكترونيات
- ✅ منتج أصلي 100% – ريلاي 12 فولت ياباني أصلي بجودة عالية.
- ✅ ضمان الجودة – ضد عيوب الصناعة مع دعم فني متخصص.
- ✅ شحن سريع – يتم الشحن خلال 24 ساعة من تأكيد الطلب.
- ✅ دعم فني متخصص – فريق من الخبراء لمساعدتك في اختيار الريلاي المناسب.
- ✅ توصيل لجميع محافظات مصر – القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، وكل المحافظات.
- ✅ المستورد الرئيسي – الجوكر للالكترونيات هي الوكيل المعتمد للقطع الإلكترونية في مصر.
- ✅ أسعار تنافسية – أفضل الأسعار في السوق المصري مع جودة مضمونة.
⭐ المراجعات والتقييمات لـ ريلاي 12 فولت ياباني 4 طرف
عبد الرحمن سيد – فني كهرباء
“ريلاي ياباني أصلي، جودة ممتازة وأداء ثابت. استخدمته في مشاريع التحكم في الإضاءة بمحافظة القاهرة وكان ممتازًا.”
منى عبد العزيز – مهندسة إلكترونيات
“منتج أصلي 100%، الأداء ثابت ولا يسخن. شحن سريع لمحافظة الإسكندرية مع تغليف محترم.”
حسن الشافعي – صاحب ورشة صيانة
“ريلاي ممتاز، استخدمته في التحكم في أجهزة الريسيفر وفي مشاريع الإضاءة. أداء ثابت ولا يوجد اهتزاز في التلامسات.”
سامح كمال – فني إلكترونيات
“ريلاي ياباني أصلي بجودة عالية، سهل التركيب ويعمل بكفاءة. أنصح به لكل فني في مصر.”
وليد سمير – هاوي إلكترونيات
“منتج رائع للمشاريع المنزلية، يعمل بشكل مثالي مع الليدات والانفرتر. شكرًا للجوكر للالكترونيات.”
🔍 أسئلة يبحث عنها الناس
❓ ما هو أفضل ريلاي للاستخدام المنزلي في مصر؟
ريلاي 12 فولت ياباني 4 طرف يعتبر من أفضل الخيارات بفضل جودته العالية وسعره المناسب، ويتوفر في الجوكر للالكترونيات.
❓ هل يمكن تشغيل الريلاي مباشرة من Arduino؟
لا، يجب استخدام ترانزستور أو دارة درايفر لأن Arduino لا يمكنه توفير التيار الكافي لتشغيل ملف الريلاي.
❓ ما هو سعر ريلاي 12 فولت ياباني في مصر؟
سعر ريلاي 12 فولت ياباني 4 طرف هو 35 جنيهًا مصريًا، مع خصومات على الكميات في الجوكر للالكترونيات.
❓ كيف أختبر ريلاي 12 فولت؟
يمكنك اختبار الريلاي باستخدام مصدر جهد 12 فولت وقياس استمرارية الملامسات بمقياس الأفوميتر عند تطبيق الجهد.
❓ أين يمكن شراء ريلاي ياباني أصلي في مصر؟
يمكنك شراء ريلاي ياباني أصلي 100% من الجوكر للالكترونيات عبر موقع eljokar.com، مع توصيل لجميع المحافظات المصرية.
❓ الأسئلة الشائعة (FAQ)
تقنية (7 أسئلة)
س: ما هو ريلاي 12 فولت ياباني 4 طرف؟
مرحل كهربائي يعمل بجهد 12 فولت ويحتوي على 4 أطراف، يستخدم للتحكم في الأحمال الكهربائية.
س: ما هي استخدامات ريلاي 12 فولت ياباني 4 طرف؟
التحكم في الإضاءة، الأجهزة الكهربائية، أجهزة الريسيفر، أنظمة الأمان، والمشاريع الإلكترونية.
س: كيف يعمل الريلاي 12 فولت؟
عند تطبيق جهد 12 فولت على الملف، ينشأ مجال مغناطيسي يجذب الملامسات ويغلق الدائرة الكهربائية.
س: ما هو الفرق بين ريلاي 4 طرف وريلاي 5 طرف؟
الريلاي 4 طرف يحتوي على طرفين للملف وطرفين للملامسات (NO و COM)، بينما 5 طرف يحتوي على طرف إضافي (NC).
س: هل الريلاي أصلي ياباني؟
نعم، ريلاي أصلي ياباني 100% ومستورد مباشرة من الجوكر للالكترونيات.
س: ما هو أقصى تيار يتحمله الريلاي؟
يتحمل تيارًا يصل إلى 10 أمبير عند 250 فولت تيار متردد.
س: كيف أشتري ريلاي 12 فولت ياباني من الجوكر؟
من خلال موقع eljokar.com أو واتساب 01288929498، مع شحن لجميع محافظات مصر.
مقارنات وبدائل (4 أسئلة)
س: ما هو الفرق بين الريلاي والترانزستور؟
الريلاي يتحمل تيارات أعلى ويعزل الدوائر، بينما الترانزستور أسرع ولكن بتيار أقل.
س: هل يوجد بديل لهذا الريلاي؟
نعم، تتوفر ريلايات 5 فولت و24 فولت، لكن 12 فولت يقدم أفضل توازن بين التوافق والقدرة.
س: مقارنة بين الريلاي الياباني والصيني؟
الريلاي الياباني يتميز بعمر افتراضي أطول وثبات في الأداء، ويستحق فرق السعر.
س: هل يمكن استخدام ريلاي 5 فولت بدلاً منه؟
نعم، لكن 12 فولت أكثر شيوعًا في التطبيقات المنزلية والصناعية.
تركيب وتشغيل (4 أسئلة)
س: كيف أوصل الريلاي بالحمل؟
وصل الطرف COM بمصدر الطاقة، والطرف NO بالحمل المراد التحكم فيه.
س: هل الريلاي آمن للاستخدام المنزلي؟
نعم، آمن بشرط التوصيل الصحيح واستخدام القاطع المناسب.
س: ما هي درجة الحرارة التي يتحملها الريلاي؟
من -40°C إلى 85°C، مما يجعله مناسبًا لمختلف البيئات.
س: كيف أختبر عمل الريلاي؟
باستخدام مصدر جهد 12 فولت وقياس استمرارية الملامسات بمقياس الأفوميتر.
شراء وشحن وضمان (5 أسئلة)
س: كيف أشتري ريلاي 12 فولت من الجوكر؟
من خلال موقع eljokar.com أو واتساب 01288929498.
س: ما هو زمن التوصيل في مصر؟
يتم الشحن خلال 24 ساعة، والتوصيل خلال 24-48 ساعة حسب المحافظة.
س: هل يأتي الريلاي مع ضمان؟
نعم، ضمان ضد عيوب الصناعة.
س: ما هي سياسة الاسترجاع؟
يمكن استرجاع المنتج خلال 14 يومًا من الاستلام بشرط أن يكون بحالته الأصلية.
س: هل يوفر الجوكر دعمًا فنيًا؟
نعم، دعم فني متخصص عبر واتساب على الرقم 01288929498.
🚚 سياسة الشحن
في الجوكر للالكترونيات، نضع راحة عملائنا في مقدمة أولوياتنا. نوفر خدمة شحن سريعة وموثوقة لجميع محافظات مصر. يتم شحن الطلبات خلال 24 ساعة من تأكيد الطلب، ويستغرق التوصيل من 24 إلى 48 ساعة حسب المحافظة. نغطي جميع محافظات مصر بما في ذلك القاهرة، الإسكندرية، الجيزة، المنصورة، أسوان، الأقصر، وكل المحافظات الأخرى. نضمن وصول منتجك إليك في أسرع وقت وبأفضل حالة.
ملاحظة: توصيل لجميع محافظات مصر متاح، مع إمكانية تتبع الطلب عبر رقم الشحن المقدم لك بعد تأكيد الطلب.
📋 سياسات الاسترجاع والخصوصية
🔄 سياسة الاسترجاع
يمكنك استرجاع المنتج خلال 14 يومًا من تاريخ الاستلام، بشرط أن يكون بحالته الأصلية وغير مستخدم. نوفر استردادًا كاملاً للمبلغ عند استيفاء الشروط.
🔒 سياسة الخصوصية
نلتزم بحماية بياناتك الشخصية وعدم مشاركتها مع أي طرف ثالث. جميع المعلومات التي تقدمها تستخدم فقط لتأكيد الطلب وتوصيله.
💬 الدعم الفني عبر واتساب
لديك أي استفسار فني أو تحتاج مساعدة في اختيار الريلاي المناسب؟ فريقنا جاهز لخدمتك!
رقم واتساب الدعم الفني: 01288929498
