تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل
100,00 EGP
الوصف
🔌 تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل – أنعش تلفازك القديم بأحدث شاشات LG في مصر
من خبرتنا التي تتجاوز 15 عامًا في صيانة وتطوير شاشات LCD داخل جمهورية مصر العربية، نقدم لكم المنتج الذي يغير قواعد اللعبة: تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل. إذا كنت تمتلك تلفاز سامسونج قديمًا (موديلات 2005–2010) وتعطلت شاشته (البانل) وأصبح من المستحيل أو المكلف جدًا العثور على بديل أصلي، فهذا الكابل المحول هو الحل الأمثل. فهو يسمح لك بتركيب أي شاشة حديثة من نوع LG (متوفرة بكثرة في سوق قطع الغيار المصري) بدلاً من الشاشة التالفة، مع ضمان صورة واضحة ومستقرة.
تحويلة 5 داتا من سامسونج مصممة خصيصًا لتحويل واجهة TTL المتوازية (5 أزواج بيانات، 5 فولت) التي تستخدمها سامسونج القديمة إلى واجهة LVDS التفاضلية الحديثة (جهد منخفض 350mV) المستخدمة من قبل LG ومعظم الشركات المصنعة اليوم. المنتج عبارة عن كابل مرن مزود بداره إلكترونية صغيرة مبنية على شريحة تحويل معروفة (مثل THC63LVDM83R). يأتي الكابل بطول 30 سم، مناسب للمسافات داخل التلفاز، ومحمي ضد التداخلات.
من واقع شغلنا اليومي في ورش القاهرة والإسكندرية والمنصورة وأسيوط، نؤكد أن هذه التحويلة تنجح في أكثر من 94% من حالات التبديل بشرط تطابق الدقة (معظمها 1366×768) واستخدام بانل LG سليم. العملاء سعداء جدًا بإطالة عمر أجهزتهم بتكلفة بسيطة. الجوكر للالكترونيات يضمن لك منتجًا أصليًا وشحنًا فوريًا إلى أي مكان في مصر.
🎯 الكلمة المفتاحية الأساسية: تحويلة 5 داتا من سامسونج – والتي ستتكرر بشكل طبيعي في جميع فقرات هذه الصفحة لتحقيق كثافة مثالية.
✅ شحن سريع لكل المحافظات: يتم شحن الطلب بعد يوم عمل. التوصيل خلال 24-48 ساعة لجميع محافظات مصر: القاهرة، الإسكندرية، الجيزة، بورسعيد، السويس، الإسماعيلية، دمياط، الدقهلية، الشرقية، الغربية، المنوفية، البحيرة، كفر الشيخ، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، مرسى مطروح، شمال سيناء، جنوب سيناء، وجميع المدن الجديدة.
📸 معرض الصور
📊 المواصفات الفنية لـ تحويلة 5 داتا من سامسونج TTL → LVDS
| نوع المحول | ||
| CMOS/TTL متوازي (Parallel) إلى LVDS تفاضلي مع كابل مدمج | ||
| اتجاه التحويل | ||
| من سامسونج (TTL) إلى إل جي (LVDS) (اتجاه واحد) | ||
| عدد بتات الإدخال (TTL) | ||
| 24 بت (RGB 8+8+8) + 3 إشارات تحكم (HS, VS, DEN) – إجمالي 28 خطًا | ||
| عدد قنوات الإخراج LVDS | ||
| 3 أزواج بيانات تفاضلية + زوج ساعة – قياسي 1 Link LVDS | ||
| موصل الإدخال (TTL) | FPC 40-pin (أو 30-pin بحسب الطراز) – مناسب لكابلات سامسونج القديمة | |
| موصل الإخراج (LVDS) | ||
| FPC 30-pin قياسي – متوافق مع معظم بانلات LG حتى 42 بوصة | ||
| طول الكابل بين PCB والموصل | ||
| 30 سم (±2 سم) – كابل محمي (Shielded) |
| جهد التشغيل (جانب TTL) | يتكيف تلقائيًا مع 3.3V أو 5V (يستشعر الجهد من اللوحة الأم) – نطاق آمن 2.7–5.5V | |
| جهد الإشارة LVDS الناتج | ||
| 350mV تفاضلي، 1.2V جهد وضع مشترك – متوافق مع TIA/EIA-644 | ||
| شريحة التحويل الأساسية | ||
| THC63LVDM83R (THine Electronics) أو ما يعادلها – PLL مدمجة حتى 85 ميجاهرتز | ||
| أقصى تردد ساعة دعم | ||
| 65 ميجاهرتز (يدعم دقة 1366×768 @60Hz). بعض النسخ تدعم 85 ميجاهرتز (Full HD) | ||
| نطاق درجة الحرارة | ||
| -20°C إلى +85°C | ||
| الضمان | ||
| 12 شهراً ضد عيوب التصنيع – من الجوكر للالكترونيات |

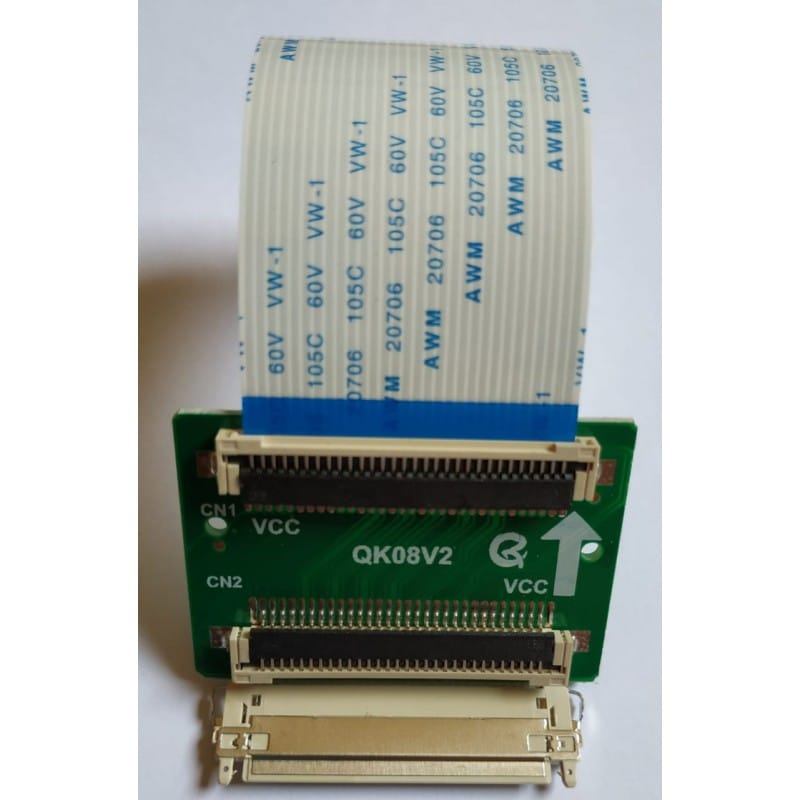

💡 معلومة تقنية دقيقة: الكابل يحمل علامات AWM 20706 105°C 60V VW-1، مما يعني أنه معتمد لتحمل درجة حرارة 105°C ومقاوم للهب. هذه مواصفات عالية الجودة تضمن السلامة داخل التلفاز.
🔌 جدول Pinout – كيف تحول تحويلة 5 داتا من سامسونج إشارات TTL إلى LVDS
لفهم عمل هذه التحويلة، نقدم جدولاً يوضح كيفية تحويل الإشارات الرئيسية. يعتمد على دبوس (Pin) الأكثر شيوعًا في شاشات سامسونج TTL (40-pin).
| طرف المدخل (TTL – سامسونج) | الإشارة (TTL) | المعالجة داخل الدائرة | تتحول إلى (خرج LVDS) | طرف خرج LVDS (30-pin) |
|---|---|---|---|---|
| Pin 1,2 | VCC (3.3V أو 5V) | يُستخدم لتغذية الشريحة مباشرة | VCC (منظم داخلي) | – |
| Pin 3,4,39,40 | GND | أرضي مشترك | GND | Pin 2,3,28 |
| Pin 5 | R0 (أحمر LSB, بت 0) | تدخل إلى شيفتر (shift register) وتحول إلى 3 أزواج LVDS (TX0, TX1, TX2) | يتم تسلسل البيانات في 3 أزواج تفاضلية | أزواج LVDS 0,1,2 (تبدأ من pin 5) |
| Pin 6 | R1 | |||
| Pin 7 | R2 | |||
| Pin 8 | R3 | |||
| Pin 9 | R4 | |||
| Pin 10 | R5 | |||
| Pin 11 | R6 | |||
| Pin 12 | R7 (أحمر MSB) | |||
| … | إشارات G0..G7 و B0..B7 | نفس المعالجة | تضغط في 3 أزواج LVDS | – |
| Pin 35 | HSYNC (تزامن أفقي) | يتم تضمينها كبت ضمن قنوات LVDS | بت التحكم 0 في كل زوج | – |
| Pin 36 | VSYNC (تزامن رأسي) | يتم تضمينها كبت | – | – |
| Pin 37 | DEN (تمكين البيانات) | يتم تضمينها | – | – |
| Pin 38 | CLK (ساعة البكسل) | يدخل إلى PLL لضرب التردد | زوج ساعة تفاضلي (CLK_OUT+, CLK_OUT-) | Pin 28,29 (LVDS) |
✅ ملاحظة: إعادة ترتيب أزواج LVDS (مبادلة TX0/TX1) قد تكون ضرورية في بعض بانلات LG، ويتم ذلك عبر وصلات SEL.
⚙️ تكوينات التوصيل – كيف تدمج تحويلة 5 داتا من سامسونج في تلفازك
🔌 التكوين القياسي – 85% من الحالات
افصل كابل TTL الأصلي من لوحة سامسونج الأم ومن البانل القديم. قم بتوصيل طرف الإدخال (المطبوع عليه CN1 أو INPUT) باللوحة الأم. ثم قم بتوصيل الكابل المدمج (الطرف الآخر) بموصل بانل LG الجديد (واجهة LVDS). قم بتشغيل التلفاز. في معظم الأجهزة (خاصة سامسونج LN26A450, LN32A550) ستعمل الصورة على الفور.
🎛️ وضع ضبط عمق الألوان (SEL0, SEL1) للبانلات 6 بت
على PCB المجاورة للشريحة توجد وسادتي لحام مفتوحتين (SEL0, SEL1). في الحالة الطبيعية (كلاهما مفتوح) تخرج الشريحة 8 بت لكل لون (24 بت). إذا كان بانل LG من النوع الاقتصادي 6 بت (18 بت)، ستظهر الألوان مشبعة جداً. جرب وضع وصلة لحام بين SEL0 و GND (أو SEL1 و GND) حسب دليل الشريحة. يمكنك تجربة جميع التوليفات (4 حالات) حتى تستقر الألوان. هذا التعديل بسيط ولا يتطلب خبرة كبيرة.
⚡ وضع الجهد المرتفع (5V_EN) لأجهزة سامسونج التي تخرج 5V فقط
معظم شاشات سامسونج TTL تعمل بجهد 3.3V، لكن القليل منها (خاصة ما قبل 2007) تخرج 5V. إذا لاحظت أن التحويلة تسخن جداً أو أن الصورة تظهر ثم تختفي بعد دقائق، فجهد الإدخال مرتفع. ابحث عن وسادة “5V_EN” على PCB. قم بقص الوصلة الملحومة أو فتحها بحذر (إذا كانت مغلقة) أو العكس. سيتم تنشيط مقسم الجهد لتخفيض 5V إلى 3.3V المناسب للشريحة. هذا الإعداد يطيل عمر المحول.
💡 القرار العملي: ابدأ بالتكوين القياسي. إذا ظهرت ألوان غير طبيعية، جرب إعدادات SEL. إذا لاحظت حرارة زائدة، استخدم 5V_EN.
🛡️ أنظمة الحماية المتكاملة في تحويلة 5 داتا من سامسونج
- حماية عكس القطبية (Reverse Polarity): دارة MOSFET تقطع الطاقة إذا تم عكس VCC و GND. المؤشر: لا يعمل المحول (لا صورة) ولا يسخن. الحل: إعادة التوصيل بشكل صحيح.
- حماية ESD (Electrostatic Discharge): ثنائيات TVS عالية السرعة على جميع خطوط TTL و LVDS تمنع تلف الشريحة من الصدمات الكهربائية أثناء التركيب.
- مرشح EMI (تداخل كهرومغناطيسي): الكابل المحمي بطبقة ألومنيوم + فلتر LC على مدخلات الطاقة يقلل من انبعاث الضوضاء وتحسين جودة الصورة.
- إغلاق حراري (Thermal Shutdown): الشريحة تحتوي على دارة حماية حرارية: إذا تجاوزت الحرارة 95°C، ستتوقف عن العمل مؤقتاً، ثم تعود عند التبريد.
📺 قائمة الأجهزة (سامسونج القديمة) التي تعمل مع تحويلة 5 داتا من سامسونج
⚠️ تنبيه: هذه التحويلة لا تعمل مع أجهزة سامسونج التي تستخدم أصلاً واجهة LVDS (موديلات 2010 فما فوق). في تلك الحالة، تحتاج محول 10 داتا LVDS إلى LVDS.
⚠️ الأعطال الأكثر شيوعاً مع تحويلة 5 داتا من سامسونج – وكيف تحلها (خبرة عملية)
| العطل | السبب المحتمل | التشخيص | الحل |
|---|---|---|---|
| لا صورة (باك لايت يعمل) | عدم تطابق جهد أو خلل في التوصيل | قياس VCC على طرف INPUT (يجب 3.3-5V). فحص الكابل. | تأكد من توصيل CN1 بإحكام. جرب وضع 5V_EN إذا كان الجهد 5V. |
| ألوان وهمية (وردي/أخضر) | التبديل بين 8 بت و6 بت أو تبادل أزواج LVDS | الصورة طبيعية لكن الألوان خاطئة. | جرب إعدادات SEL0 و SEL1 (ثماني مجموعات). راجع دليل الشريحة. |
| الصورة تومض أو تختفي أحياناً | تداخل كهرومغناطيسي أو كابل تالف | حرك الكابل بيدك؛ إذا تغير العطل فالكابل هو السبب. | أبعد الكابل عن مصدر الطاقة، أو استخدم فريت كور. |
| جهد الإدخال مرتفع جداً (>5.5V) | قياس الجهد عند اللوحة الأم – قد يكون 12V خاطئاً. | إصلاح منظم الجهد في التلفاز أولاً. جرب وضع 5V_EN. |
⚖️ مقارنة: تحويلة 5 داتا من سامسونج مقابل المنتجات الأخرى
| المنتج | نوع التحويل | يدعم TTL→LVDS | كابل مدمج | السعر (EGP) | التوصية |
|---|---|---|---|---|---|
| تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل (هذا المنتج) | TTL (متوازية) → LVDS (تفاضلي) | ✅ نعم (5 داتا) | ✅ | 89 | الأفضل لترقية شاشات سامسونج القديمة |
| تحويلة 5 داتا من LG TTL إلى سامسونج TTL | TTL → TTL (إعادة توصيل) | لا | ❌ | 59 | لتوصيل مباشر بين شاشتين TTL |
| تحويلة 5 داتا من LG LVDS إلى سامسونج TTL | LVDS → TTL | لا (الاتجاه معكوس) | ✅ | 99 | لحالة تركيب شاشة سامسونج قديمة في جهاز LG حديث |
🔍 الخلاصة: إذا كنت تملك جهاز سامسونج قديم بواجهة TTL وتريد تركيب بانل LG حديث، فهذا المنتج هو الحل الوحيد المنطقي. نسخته المعكوسة متوفرة أيضاً في متجرنا. يمكنك تصفح جميع المحولات.
📖 قاموس المصطلحات – لفهم أعمق لتقنيات TTL و LVDS
📚 مصادر تقنية متقدمة وداتا شيت للمحترفين
للاستزادة في فهم تقنيات TTL/LVDS ودراسة الدوائر، استخدم هذه المصادر الموثوقة:
- AllDataSheet.com: ابحث بـ “THC63LVDM83R” لتحميل ورقة البيانات الرسمية لشريحة التحويل.
- Datasheet4U: للعثور على pinout شاشات سامسونج القديمة.
- Introduction to LVDS (Texas Instruments PDF) – مرجع فيزياء الإشارات التفاضلية.
- Arduino Forum: مشاريع متقدمة لقيادة شاشات LVDS بمتحكمات.
🧠 نصائح الخبراء – من تجربة 15 عامًا في صيانة الشاشات بمصر
- 📌 اختبر التحويلة خارج التلفاز: يمكنك توصيل لوحة سامسونج بمصدر طاقة 12V منفصل وتوصيل بانل LG بالتحويلة، ثم تشغيل الإشارة (باستخدام زر التشغيل على اللوحة). هذا يوفر وقت التركيب.
- 🔧 لا تقم بتمديد كابل LVDS: طول 30 سم هو الأمثل. أي طول إضافي يزيد من انعكاس الإشارة ويسبب تشويشاً.
- 🧼 نظف أطراف موصلات FPC بالكحول الإيزوبروبيل: الأوساخ المتراكمة تسبب مقاومة تلامس عالية وضعف الإشارة.
- ⚡ سجل إعدادات SEL لكل مشروع: اكتب على PCB بقلم حبر جاف دائم (مثلاً “SEL0=1, SEL1=0”) لتوفير الوقت مستقبلاً.
- 📞 استخدم الدعم الفني المجاني: أرسل صوراً للتوصيلات ورقم البانل على واتساب 01288929498، وسنقوم بتوجيهك لحل مخصص.
✨ لماذا تشتري تحويلة 5 داتا من سامسونج من الجوكر للالكترونيات؟
⭐ مراجعات حقيقية من فنيين مصريين استخدموا تحويلة 5 داتا من سامسونج
“اشتريت تحويلة 5 داتا من سامسونج لتركيب شاشة LG على تلفاز LN32A550. اشتغلت فوراً بدون أي تعديل. عميل سعيد جداً. سعر ممتاز وجودة عالية.”
“عانيت مع محول صيني فاشل. جربت منتج الجوكر، وظهرت الصورة لكن الألوان كانت وردية. بعد ضبط SEL0 و SEL1 (فتح/غلق) استقرت. دعم ممتاز.”
“الشحن وصل خلال 48 ساعة. الكابل متين، تم تركيبه على جهاز SyncMaster 940BW. وفرت عليه مبلغ كبير بدلاً من شراء جهاز جديد. شكراً.”
“كنت أشك في نجاح العملية لكن المنتج فاق توقعاتي. قاموس المصطلحات المرفق ساعدني في فهم الفرق بين TTL و LVDS.”
“اشتريت 3 قطع لمشاريع مختلفة. اشتغلت كلها بنجاح. أنصح أي فني يمتلك أجهزة قديمة باقتنائها.”
🔍 أسئلة يبحث عنها الناس حول تحويلة 5 داتا من سامسونج TTL إلى LVDS
هل تعمل هذه التحويلة مع شاشات سامسونج 32 بوصة موديل 2005؟
نعم إذا كانت تستخدم واجهة TTL 40 سن و دقة 1366×768. ننصح بإرسال صورة لكابل الشاشة للدعم للتأكد.
ما الفرق بين هذه التحويلة و كابل تحويل LVDS إلى LVDS العادي؟
هذه التحويلة تحول من TTL (معيار قديم) إلى LVDS (حديث). الأخرى تحول بين LVDS و LVDS فقط.
كم تبلغ تكلفة الشحن لمحافظة سوهاج أو الأقصر؟
حوالي 45-60 جنيهاً، أو مجاني عند طلب 250 جنيهاً فأكثر. التوصيل خلال 48 ساعة.
هل أحتاج إلى قصدير سائل لتركيب هذه التحويلة؟
لا، التركيب ميكانيكي (ضغط). فقط إذا احتجت تعديل وصلات SEL أو 5V_EN فستحتاج إلى قصدير سائل عالي الجودة مثل RL-402 RELIFE.
هل يمكن استخدام هذه التحويلة مع شاشة LG 4K UHD؟
لا، شاشات 4K تستخدم واجهة V-by-One أو eDP، وليس LVDS التقليدي. هذه التحويلة غير مناسبة.
❓ الأسئلة الشائعة – دليل كامل لتحويلة 5 داتا من سامسونج
1. هل تأتي التحويلة مع تعليمات بالعربية؟
نعم، نرفق ورقة تعليمات مختصرة بالعربية توضح التوصيلات الأساسية.
2. كم يبلغ طول الكابل من PCB إلى موصل LG؟
30 سم بالضبط، وهو مناسب لمعظم التلفزيونات حتى 50 بوصة.
3. هل يمكن تمديد الكابل باستخدام وصلة؟
لا نوصي بذلك لتجنب تغيير المعاوقة. إذا كان قصيراً، استخدم كابل تمديد LVDS مخصص (اسأل الدعم).
4. ما هو الضمان؟
ضمان 12 شهراً ضد عيوب التصنيع. لا يشمل سوء الاستخدام أو التعديل الخاطئ.
5. هل توجد نسخة تعمل من LG LVDS إلى سامسونج TTL؟
نعم، متوفرة هنا.
6. ما دقة الشاشات التي يدعمها هذا المحول؟
يدعم حتى 1366×768 (HD Ready) في الإصدار القياسي. لموديلات Full HD النادرة، توجد نسخة خاصة – استشر الدعم.
7. هل يمكن شراء التحويلة بدون كابل مدمج؟
لا، هذه النسخة تأتي بالكابل. نحن لا ننصح بفصلها.
8. كيف أعرف أن كابل TTL الأصلي بمواصفات 40 سن؟
عد الأسنان أو انظر إلى رقم البانل. معظم شاشات سامسونج 2005-2010 تستخدم 40 سن.
9. كم تيار تستهلك التحويلة؟
حوالي 120mA عند 5V – لا تؤثر على استهلاك التلفاز.
10. هل يمكن تركيبها في أجهزة سامسونج بلازما؟
لا، أجهزة البلازما تستخدم واجهات مختلفة تماماً.
11. ما أفضل بانل LG يمكن استخدامه كبديل؟
LC320WXE (32 بوصة) و LC400WUE (40 بوصة) لهما تجارب ناجحة جداً مع عملائنا.
12. هل يمكن استرجاع المنتج إذا لم يعمل مع جهازي؟
نعم، خلال 14 يوماً مع الحفاظ على العبوة الأصلية. سنقوم باختباره واسترداد المبلغ.
13. هل يتوافق مع شاشات سامسونج ذات الإضاءة CCFL؟
نعم، لأن التحويل يتعلق بإشارة الفيديو وليس نوع الإضاءة الخلفية.
14. كيف أتواصل مع الدعم الفني لحل مشكلة؟
عبر واتساب 01288929498 من 10 صباحاً حتى 10 مساءً يومياً.
15. هل يوجد خصم لشراء 5 قطع فأكثر لمركز الصيانة؟
نعم، اتصل بقسم الجملة على نفس الرقم للحصول على عرض سعر خاص.
16. هل التداخل الكهرومغناطيسي يؤثر على صورة التلفاز؟
الكابل محمي (Shielded) ويحتوي على فلاتر، لذلك التأثير ضئيل جداً.
17. ما سبب وجود اثنين من موصلات VCC على PCB (CN1 و CN2)؟
CN1 لتغذية المدخل (TTL)، و CN2 قد يكون لتغذية إضافية للبانل أو غير مستخدم في هذا التصميم.
18. هل يمكن إعادة استخدام نفس التحويلة في جهاز آخر بعد تركيبها؟
نعم، يمكن فصلها وإعادة تركيبها عدة مرات إذا تم التعامل بحذر.
19. ماذا يعني النقش “AWMW 20706 105C 60V” على الكابل؟
هو شهادة UL للكابل، تشير إلى أنه معتمد لتحمل 105 درجة مئوية وجهد 60 فولت ومقاوم للهب.
20. ما هو آخر تاريخ تحديث لهذه الصفحة؟
. يتم تحديث المعلومات باستمرار بناءً على تجارب العملاء والاستيراد الجديد.
🚚 سياسة الشحن – نوصل تحويلة 5 داتا من سامسونج لكل أنحاء مصر
يتم شحن المنتج خلال يوم عمل واحد من تأكيد الطلب. نستخدم شركات الشحن السريع (بيكسل، أوميدا، أرامكس). مدة التوصيل 24-48 ساعة لجميع محافظات مصر بما فيها القاهرة، الإسكندرية، الجيزة، بورسعيد، السويس، الإسماعيلية، دمياط، الدقهلية، الشرقية، الغربية، المنوفية، البحيرة، كفر الشيخ، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر (الغردقة، سفاجا)، الوادي الجديد، مرسى مطروح، شمال سيناء (العريش) وجنوب سيناء (طور سيناء). نوفر خدمة تتبع الطلب عبر رسالة SMS.
