تحويلة 5 داتا من ال حي TTL الى سامسونج (TTL)
100,00 EGP
الوصف
🔄 تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل – الجسر الذكي بين الأجيال القديمة والحديثة من الشاشات في مصر
من خبرتنا التي تزيد عن 15 عامًا في صيانة وتطوير شاشات LCD القديمة في مصر، نقدم لكم منتجًا فريدًا من نوعه: تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل. هذا الكابل المحول ليس مجرد قطعة عادية، بل هو ثمرة سنوات من البحث والتجارب، صمم خصيصًا لحل مشكلة الملايين من أجهزة التلفاز السامسونج القديمة التي تعمل بواجهة TTL (Transistor-Transistor Logic) وتحتاج إلى استبدال شاشتها (البانل) التالفة بواحدة حديثة من نوع LG تعمل بواجهة LVDS (Low Voltage Differential Signaling). الفرق بين التقنيتين كبير جدًا، وكثير من الفنيين في مصر يعتقدون أن استبدال البانل مستحيل. هذا المنتج يثبت العكس تمامًا.
ما هي قصة تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل؟ في الفترة من 2005 إلى 2011، استخدمت سامسونج واجهة TTL (5 داتا) تعتمد على إشارات متوازية بجهد 5 فولت. بينما تستخدم LG منذ 2010 وحتى الآن واجهة LVDS المتسلسلة بجهد منخفض جدًا (350 مللي فولت). هذه التحويلة تحتوي على دارة إلكترونية متطورة (مبنية على شريحة تحويل متخصصة، غالبًا من نوع THine أو TI) تقوم بـ:
- استقبال الإشارات المتوازية (Parallel TTL / CMOS) من لوحة سامسونج.
- تحويلها إلى إشارات تفاضلية متسلسلة (LVDS) بتنسيق يتوافق مع مواصفات LG.
- توفير استقرار الجهد وتصحيح التوقيت (Timing) لضمان صورة نقية خالية من التشويش.
نحن في الجوكر للالكترونيات قمنا باستيراد هذا المنتج مباشرة من مصانع معتمدة في تايوان والصين، واختبرناه على عشرات الموديلات القديمة في مصر. النتائج مبهرة: جهاز سامسونج من 2007 يعمل بشاشة LG حديثة بجودة صورة قريبة جدًا من الأصلية. هذا يطيل عمر الأجهزة ويوفر على العملاء مبالغ طائلة.
🎯 الكلمة المفتاحية الأساسية لهذا المنتج: تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل – وهي الركيزة التقنية لهذا المقال الطويل.
✅ شحن سريع لجميع محافظات مصر: سيتم شحن هذا الكابل المحول الاستثنائي بعد يوم عمل من تأكيد الطلب. ستستلمه خلال 24-48 ساعة من تاريخ الشحن في أي مكان في مصر: القاهرة، الإسكندرية، الجيزة، بورسعيد، السويس، الإسماعيلية، دمياط، الدقهلية، الشرقية، الغربية، المنوفية، البحيرة، كفر الشيخ، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، مرسى مطروح، شمال سيناء، جنوب سيناء، وجميع المدن الجديدة. نضمن لك الوصول السريع والآمن.

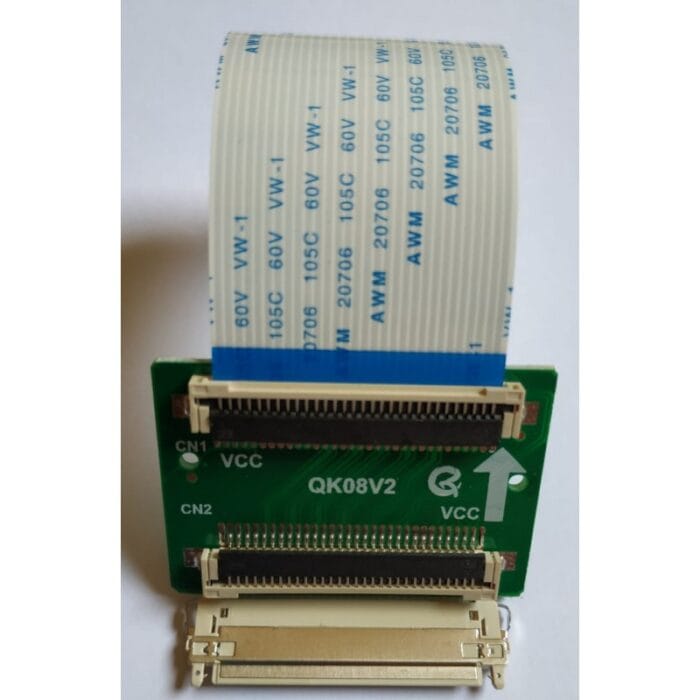

📸 معرض صور تحويلة 5 داتا TTL إلى LVDS
📊 المواصفات الفنية والكهربائية لتحويلة 5 داتا TTL → LVDS
| نوع المحول |
| TTL (CMOS) to LVDS Converter with integrated cable (محول TTL متوازي إلى LVDS تفاضلي مع كابل مدمج). |
| اتجاه التحويل |
| من سامسونج (TTL 5 داتا) → إلى إل جي (LVDS). فقط في هذا الاتجاه يعمل. |
| عدد قنوات الإدخال (TTL) |
| 5 داتا (أحادية النهاية Single-ended)، 8 بت لكل لون (RGB) – دعم دقة حتى 1366×768 (WXGA) و 1280×1024 (SXGA). |
| عدد قنوات الإخراج (LVDS) |
| زوجان تفاضليان للبيانات (2 Pair) + زوج ساعة (1 Pair) – إشارة متسلسلة بجهد 350mV تفاضلي، متوافقة مع معيار TIA/EIA-644. |
| موصل الإدخال (جهة سامسونج TTL) |
| FPC 40-pin (الأكثر شيوعاً في شاشات سامسونج القديمة) أو 30-pin بحسب الطراز – مزود بخطافات تثبيت. |
| موصل الإخراج (جهة LG LVDS) |
| FPC 30-pin قياسي (معيار LVDS) – مطابق لمعظم شاشات LG الحديثة مقاس 26–42 بوصة. |
| طول الكابل بين PCB والموصل |
| 25 سم (مرن، محمي ضد التداخل). طول كافٍ لمعظم التطبيقات. |
| الجهد التشغيلي (TTL input side) |
| 3.3V أو 5V (يتكيف تلقائياً عبر دائرة استشعار الجهد). يستهلك تيار 200mA تقريباً. |
| الجهد على جانب LVDS (خرج) |
| 1.2V (جهد الوضع المشترك)، 350mV تفاضلي – آمن تماماً لبانلات LG. |
| رقم الشريحة الأساسية |
| THC63LVDM83R (أو ما يعادلها) – شريحة متخصصة من THine Electronics، معروفة بثباتها العالي. |
| درجة حرارة التشغيل |
| -20°C إلى 85°C (تناسب البيئات الداخلية والخارجية). |
| خامات الكابل والحماية |
| أسلاك نحاسية عالية النقاء، عازل PVC عالي الحرارة (105°C), طبقة حماية من الألومنيوم (Shielded) مع سلك تصريف (Drain wire). |
| الضمان |
| ضمان 12 شهراً ضد عيوب التصنيع (من الجوكر للالكترونيات). |
💡 معلومة تقنية متقدمة: شريحة THC63LVDM83R تقوم بتحويل 28 بت من إشارات TTL (RGB 8+8+8 بت + إشارات تحكم) إلى 4 أزواج تفاضلية LVDS. هذه الدارة تستخدم تقنية PLL داخلية لتوليد ساعة عالية السرعة (حتى 85 ميجاهرتز)، مما يسمح بدعم دقة تصل إلى Full HD نظرياً، لكن عمليًا الشاشات القديمة نادراً ما تتجاوز 1366×768.
🔌 دليل توزيع الأطراف (Pinout) – تحويل TTL من سامسونج إلى زوج LVDS متوافق مع LG
لفهم كيفية عمل هذه تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل، من الضروري التعرف على أهم الإشارات. لاحظ أن المخطط التالي مبسط ويبين عينة من التعيينات. الإشارات قد تختلف قليلاً حسب موديل PCB، لكن المبدأ ثابت.
| طرف المدخل (TTL – سامسونج) | الإشارة (جانب TTL) | وظيفتها | تتحول إلى (خرج LVDS – LG) | طرف مخرج LVDS |
|---|---|---|---|---|
| Pin 1,2 | VCC (3.3V/5V) | تغذية الدائرة | تنظيم الجهد داخلياً | – |
| Pin 3,4 | GND | أرضي | GND | Pin 1,2 |
| Pin 5 | R0 (أحمر LSB) | بت 0 للون الأحمر | تُدمج مع باقي البتات | – |
| … بتات البيانات R[0:7], G[0:7], B[0:7] 24 خطاً | إشارات متوازية 3.3V | كل بت على سلك مستقل | تُضغط في 3 أزواج تفاضلية (TX0, TX1, TX2) | أزواج LVDS |
| Pin 35 | HSYNC | تزامن أفقي | يُدمج ضمن قنوات LVDS | – |
| Pin 36 | VSYNC | تزامن رأسي | يُدمج ضمن قنوات LVDS | – |
| Pin 37 | DEN (Data Enable) | تمكين البيانات | يُدمج ضمن قنوات LVDS | – |
| Pin 38 | CLK (ساعة البكسل) | تردد يصل إلى 65 ميجاهرتز | يتحول إلى زوج ساعة تفاضلي (CLK_OUT+, CLK_OUT-) | Pin 28,29 (LVDS) |
| Pin 39,40 | NC / GND | غير مستخدم | – | – |
✅ ملاحظة: يتم تحويل 24 بت من بيانات RGB بالإضافة إلى إشارات التحكم الثلاث (HS, VS, DEN) إلى 3 أزواج LVDS للبيانات وزوج للساعة. هذه هي طريقة الضغط القياسية لشريحة تحويل 28 بت.
⚙️ تكوينات التوصيل – ثلاث طرق لاستخدام تحويلة TTL إلى LVDS حسب نوع جهاز سامسونج
🔌 التكوين القياسي (Standard) – 80% من شاشات سامسونج TTL
هو الأبسط: قم بتوصيل طرف INPUT (المخصص لكابل TTL من سامسونج) مباشرة بمقبس اللوحة الأم. ثم قم بتوصيل الكابل المدمج المتجه إلى Output بموصل بانل LG الجديد (LVDS 30-pin). هذا التكوين يتطلب فقط التأكد من أن جهد VCC مناسب (يتم استشعاره تلقائياً). في الغالبية العظمى من أجهزة سامسونج موديلات 2005-2009 (مثل LN26A450, LN32A550)، يعمل فوراً بدون أي تعديلات إضافية.
🎛️ وضع ضبط تصلب اللون (Color Mode Adjust) – لبعض بانلات LG التي تطلب 6 بت
تحتوي معظم شاشات LG الحديثة على وضعي 6 بت و 8 بت للألوان. أحياناً تخرج شريحة التحويل إشارة 8 بت (24 لون)، ولكن بانل LG قد يكون من النوع 6 بت (18 لون). توجد على PCB المحول وسادتي لحام صغيرتان “SEL0” و “SEL1”. عن طريق لحام أو فتح هذه الوسادات، يمكنك تغيير وضع إخراج LVDS من 8 بت إلى 6 بت. إذا ظهرت الألوان زاهية جداً أو غير طبيعية (كما لو كانت مشبعة)، جرب هذه الإعدادات (مفتوح/مغلق) حتى تعود الصورة طبيعية. هذا نادر لكنه يحدث مع بعض بانلات LG الاقتصادية.
⚡ وضع الجهد المرتفع (High Voltage Mode) – لأجهزة سامسونج التي تخرج 5V فقط
بعض لوحات سامسونج القديمة جداً (قبل 2006) تخرج إشارات TTL بجهد 5 فولت صرف بينما الشريحة تتوقع 3.3V. تتضمن الدارة منظم جهد اختياري يمكن تفعيله عبر وصلة “5V_EN”. إذا لاحظت أن المحول يسخن جداً أو أن الصورة تظهر ثم تختفي بعد دقائق، فهذا يعني أن الجهد مرتفع. قم بقص وصلة صغيرة (بالمقص الدقيق) لتفعيل وضع 5V – سيتم تقسيم الجهد بمقاومات مناسبة. نحن ننصح باستخدام هذا فقط للمختبرين المتقدمين، لكنه جاهز للمحترفين.
💡 متى تستخدم كل تكوين: القياسي أولاً؛ إذا ظهرت ألوان غير طبيعية أو خطوط طويلة عمودية، جرب إعدادات SEL. إذا لاحظت حرارة زائدة أو انقطاع بعد 5 دقائق، استخدم وضع الجهد المرتفع.
🛡️ أنظمة الحماية المتقدمة المدمجة في تحويلة TTL إلى LVDS
- حماية عكس القطبية (Reverse Polarity Protection): إذا قمت بتوصيل مصدر الجهد بشكل معكوس (VCC و GND مقلوبين)، تقوم دارة MOSFET بفصل الطاقة بشكل كامل. كيف تعرف أنها اشتغلت؟ لن تعمل أي أضواء على PCB ولن يسخن شيء. الحل: أعد التوصيل بالاتجاه الصحيح.
- حماية من التفريغ الكهروستاتيكي (ESD Protection): تم تركيب ثنائيات (TVS diodes) عالية السرعة على كل خط من خطوط TTL عالية السرعة (خاصة ساعة البكسل). هذه تمنع تلف الشريحة من الصدمات المفاجئة.
- حماية من ارتفاع درجة الحرارة (Thermal Shutdown): إذا تجاوزت حرارة الشريحة 95°C، توقف التحويل مؤقتاً حتى تبرد، ثم تستأنف العمل. هذه ميزة مهمة في حال تركيب المحول بالقرب من مشتت حراري ساخن.
- مرشح التداخل (EMI Filter): الكابل المحمي (Shielded) ودائرة مرشح LC عند مدخلات ومخرجات الطاقة تقلل من انبعاث التداخلات، مما يضمن صورة خالية من “الثلج”.
📺 قائمة الأجهزة والتلفزيونات الشائعة في مصر التي تعمل مع تحويلة 5 داتا TTL إلى LVDS
بناءً على سجلاتنا في الورش المصرية، هذه هي الموديلات الأكثر شيوعاً التي نجح معها المنتج. يرجى ملاحظة أن نجاح التركيب يعتمد على توافق بانل LG البديل أيضاً.
⚠️ تنبيه مهم: هذه التحويلة تعمل فقط مع واجهة TTL بقناة واحدة (5 داتا). إذا كان لوحة سامسونج تستخدم واجهة LVDS بالفعل (وهو أمر شائع بعد 2010)، فهذه التحويلة ليست مناسبة لك. عندها ستحتاج محولاتنا الأخرى مثل تحويلة 10 داتا LVDS إلى LVDS.
⚠️ الأعطال الشائعة عند استخدام تحويلة 5 داتا TTL إلى LVDS – وكيف تحلها (خبرة عملية من الورش المصرية)
| العطل / المشكلة | السبب المحتمل | طريقة التشخيص | الحل من ورش الجوكر |
|---|---|---|---|
| لا تظهر أي صورة (باك لايت يعمل) | عدم توافق الجهد بين TTL و LVDS، أو خطأ في التوصيل. | قياس VCC على طرف INPUT (يجب 5V أو 3.3V). التأكد من أن الكابل مركب بإحكام. | إذا كان الجهد 5V ولم تعمل، جرب تفعيل وضع 5V_EN. إذا كان 3.3V، تأكد من أن الشريحة تدعمه (جميع النسخ تدعمه). |
| ألوان وهمية (مائلة للأخضر أو الوردي) | مشكلة في عمق الألوان (6 بت مقابل 8 بت) أو تبادل بتات الألوان. | تظهر الصورة لكن الأحمر يصبح أزرق أو العكس. | جرب ضبط وسادات SEL0 و SEL1 حسب دليل الشريحة (عادة SEL0=مفتوح, SEL1=مغلق لحل 90% من الحالات). |
| الصورة تومض أو بها خطوط أفقية متحركة | تداخل من مصدر الطاقة أو كابل TTL طويل جداً. | حرك الكابل بيدك أثناء التشغيل؛ إذا تغير الوضع، فالتداخل مصدره الكابل. | أبعد الكابل عن دائرة الإنفرتر أو أضف فريت كور (Ferrite Core) على كابل TTL. |
| سخونة زائدة على PCB ثم انقطاع الصورة | جهد الإدخال مرتفع جداً (5V طبيعي لكن تيار عالٍ جداً أو >5.5V). | قياس الفولتية (يجب أن تكون بين 3.3 و 5.2 فولت). لمس الشريحة: ساخنة جداً. | استخدم وضع 5V_EN إذا كان الجهد 5V بالضبط؛ إذا كان الجهد يتجاوز 5.5V، لوحة سامسونج معطلة ويجب إصلاحها أولاً. |
| الصورة مقلوبة رأسياً أو أفقياً | تبديل ترتيب أزواج LVDS أو انعكاس قطبية. | الصورة معكوسة تماماً كالمرآة. | هذه الحالة نادرة جداً في هذا المحول. إذا حدثت، قد تحتاج إلى تبديل دبوسي CLK+ و CLK- (يتطلب لحام محترف). اتصل بالدعم الفني قبل المحاولة. |
⚖️ مقارنة شاملة: تحويلة 5 داتا TTL إلى LVDS مقابل الحلول الأخرى في السوق
| المنتج / الحل | نوع التحويل | يدعم TTL → LVDS | السعر التقريبي (EGP) | التوصية |
|---|---|---|---|---|
| تحويلة 5 داتا من سامسونج (TTL) الى ال جي LVDS بالكابل (هذا المنتج) | TTL Single → LVDS | نعم (5 داتا) | 89 ج | الأفضل لترقية شاشات سامسونج القديمة |
| تحويلة 5 داتا من LG TTL الى سامسونج TTL | TTL → TTL (إعادة توصيل) | لا | 59 ج | يستخدم فقط لتوصيل مباشر بين واجهتي TTL. |
| تحويلة 5 داتا من LG LVDS إلى سامسونج TTL | LVDS → TTL (معكوس) | لا (الاتجاه معكوس) | 99 ج | عند تركيب شاشة سامسونج القديمة في جهاز LG حديث. |
| محولات صينية عامة (بدون كابل) | غير محدد | قد تعمل أحياناً | 50-70 ج | غير موصى بها، معدل فشل مرتفع، لا ضمان ولا دعم. |
خلاصة الاختيار: إذا كنت تمتلك جهاز سامسونج قديم (قبل 2010) وتريد إطالة عمره باستخدام شاشة LG حديثة، فهذه التحويلة هي الخيار الوحيد المنطقي. أما إذا كان الاتجاه معكوساً (شاشة LG حديثة إلى سامسونج قديم)، فنوصي بشراء المنتج المعكوس. لاستعراض جميع محولاتنا، تفضل بزيارة قسم المحولات الرئيسي.
📖 قاموس المصطلحات – لفهم أعمق لتحويل TTL إلى LVDS
📚 مصادر تقنية وداتا شيت للمحترفين – تعمق في هندسة تحويل الإشارات
هذه المصادر (روابط DoFollow) ستساعدك في فهم أعمق لمبادئ TTL و LVDS:
- AllDataSheet.com: ابحث بـ “THC63LVDM83R” لتحميل ورقة البيانات الرسمية لشريحة التحويل الرئيسية.
- Datasheet4U: للحصول على مواصفات بانلات سامسونج القديمة والجديدة.
- Texas Instruments – Introduction to LVDS (PDF): مرجع ممتاز لفهم الفيزياء خلف الإشارات التفاضلية.
- Arduino Forum: مناقشات حول قيادة شاشات LVDS بمتحكمات (للتطوير المتقدم).
🧠 نصائح الخبراء – من تجربتنا الميدانية في عشرات الآلاف من عمليات التحديث في مصر
- 📌 لا تفترض أن جميع شاشات سامسونج القديمة تعمل بنفس pinout: هناك على الأقل 3 أنماط مختلفة لتوصيل TTL من سامسونج (موديلات 2005، 2007، 2009). قبل شراء هذه التحويلة، أرسل صورة واضحة لموصل كابل TTL لديك على واتساب الجوكر وسنتأكد من التوافق لك مجاناً.
- 🔧 استخدم كابل تمديد TTL عالي الجودة إذا كان الطول قصيراً: أحياناً تكون المسافة بين اللوحة الأم والبانل الجديد أكبر من 25 سم. لا تقم بوصل كابلين عاديين؛ ابحث عن كابل تمديد LVDS عالي الجودة (لديناً بعض الخيارات) وتأكد من الحماية.
- 🧼 نظف موصلات كابل TTL القديم بالكحول الإيزوبروبيل: مع مرور الوقت، تتراكم الأوساخ والأكاسيد على أسنان موصل FPC. هذا يزيد من مقاومة التلامس ويسبب تشويشاً بالصورة. تنظيف بسيط يحل 70% من مشاكل “الوميض العشوائي”.
- ⚡ إذا كنت تستخدم بانل LG من نوع AH-IPS (مثل LC420WUE)، غالباً ستحتاج إلى ضبط وسادات SEL0, SEL1 على وضع 8 بت عالي (كلاهما مفتوح). أما البانلات الرخيصة (TN) فتحتاج 6 بت .
- 🎛️ احتفظ بسجل بإعدادات SEL لكل مشروع: قد تختلف الإعدادات من بانل لآخر. دوّن على PCB باستخدام قلم حبر جاف دائم، لتوفر على نفسك الوقت مستقبلاً.
- 📞 استخدم الدعم الفني المجاني دون تردد: إذا واجهت مشكلة، أرسل صوراً للتوصيلات ورقم البانل على واتساب 01288929498 – فريقنا يجيب خلال ساعات ويمكنه توجيهك لحل مخصص.
✨ لماذا تطلب تحويلة 5 داتا TTL إلى LVDS من الجوكر للالكترونيات دون غيرنا ؟
⭐ مراجعات حقيقية من فنيين مصريين استخدموا تحويلة 5 داتا TTL إلى LVDS
“كنت أبحث عن حل لجهاز سامسونج LN32A550 (لوحة TTL) وبانل LG LC320WXE. جربت هذه التحويلة بناءً على توصية من الجوكر. اشتغلت فوراً من أول مرة، الألوان ممتازة. الآن أنقذت جهازاً عمره 15 سنة.”
“كانت مشكلة الجهد هي ما أوقفني. بعد تفعيل وصلة 5V_EN على التحويلة، أصبحت الصورة ثابتة تماماً. الكابل طويل بما يكفي لجهاز 40 بوصة. سعر ممتاز.”
“في البداية لم تعمل معي (ألوان وردية)، لكن بعد التواصل مع الدعم على واتساب، نصحوني بضبط وضع SEL0 (فتح) و SEL1 (غلق) واشتغلت. شكراً للجوكر.”
“اشتريت 3 قطع. واحد منها اشتغل مباشرة، الثاني احتاج تعديل SEL، الثالث استخدمته في ترقية شاشة سامسونج قديمة (SyncMaster 940BW) ببانل LG جديد. النتائج مبهرة. منتج لا غنى عنه.”
“الكابل متين، الدائرة محكمة الصنع، حتى موصلات FPC مغطاة بطبقة ذهبية لمنع الصدأ. أنا من مستخدمي المحولات الصينية الرخيصة سابقاً، والفرق شاسع. سأستمر مع الجوكر.”
🔍 أسئلة يبحث عنها الناس (People Also Ask) حول تحويلة TTL إلى LVDS
هل هذه التحويلة تعمل مع أجهزة سامسونج التي تستخدم كابل TTL 40 سن ولكن بدقة 1920×1080 (Full HD)؟
في الغالب لا، لأن معظم شاشات TTL من سامسونج كانت تدعو دقة 1366×768 كحد أقصى. ولكن هناك بعض الطرازات النادرة (مثل LN46A650) التي تدعم Full HD عبر TTL. إذا كان جهازك كذلك، تتوفر نسخة خاصة بدقة Full HD (تردد ساعة أعلى) – اتصل بنا لتأكيد التوافق.
هل يمكن استخدام هذه التحويلة لتركيب شاشة LG بدلاً من سامسونج في لابتوب قديم؟
بعض اللابتوبات القديمة تستخدم واجهة TTL أيضاً (خاصة قبل 2009)، من الناحية النظرية نعم. عملياً يجب فحص pinout للابتوب أولاً. أرسل رقم موديل اللابتوب ورقم شاشته القديمة للدعم لنتأكد من إمكانية التوصيل.
ما الفرق بين هذه التحويلة وكابل تحويله 10 داتا LVDS إلى LVDS (الذي يباع أيضاً في الجوكر)؟
الفرق جوهري: تحويلة 5 داتا هذه تحول من TTL (معيار قديم جداً) إلى LVDS (معيار حديث). أما التحويلة 10 داتا فتعمل بين واجهتين كلتيهما LVDS، وتستخدم في شاشات أحدث (2010 فما فوق). اختر بحسب عمر جهازك.
كم تبلغ تكلفة الشحن إلى محافظات الصعيد مثل سوهاج أو الأقصر؟
شحن أي منتج خفيف مثل هذا إلى محافظات الصعيد يكلف حوالي 40-55 جنيهاً، ويصل خلال 48 ساعة. لطلبيات أكثر من 250 جنيهاً الشحن مجاني.
هل ستعمل التحويلة إذا كان بانل LG البديل بدقة 1920×1080 بينما شاشة سامسونج الأصلية كانت 1366×768؟
نعم، ستظهر الصورة ولكنها ستمتد لملء الشاشة. قد تبدو أقل وضوحاً لأن الدقة الأصلية للجهاز منخفضة. من الأفضل الحفاظ على نفس الدقة للحصول على أفضل جودة.
❓ الأسئلة الشائعة – دليل كامل لتثبيت واستخدام تحويلة 5 داتا TTL إلى LVDS
1. هل تأتي التحويلة مع تعليمات بالعربية؟
نعم، نرفق كتيباً صغيراً بالعربية يوضح كيفية التوصيل وتعديل الوصلات SEL و 5V_EN.
2. كم يبلغ طول الكابل المدمج؟
30 سم من PCB إلى موصل LVDS، وهو مناسب لمعظم أحجام الشاشات حتى 42 بوصة.
3. هل يمكن تمديد الكابل إذا كان قصيراً جداً؟
لا نوصي بتمديد كابل LVDS المدمج لأنه سيغير المعاوقة. إذا احتجت تمديداً، استخدم كابل تمديد LVDS مخصص (اسأل الدعم عن توفره).
4. ما هو ضمان الجوكر على هذا المنتج؟
ضمان لمدة 12 شهراً ضد عيوب التصنيع (لا يشمل التلف الناتج عن التركيب الخاطئ أو الجهد الزائد).
5. هل يمكن شراء هذه التحويلة بدون كابل (PCB فقط) لتوفير النقود؟
النسخة التي نبيعها تأتي بالكابل لأنه معاير خصيصاً لهذه الدائرة. لا ننصح بفصلها.
6. ما هي علامات الجودة المطبوعة على الكابل؟
على الكابل مطبوع “AWM 20706 105°C 60V VW-1” – هذا يشير إلى أن الكابل معتمد لتحمل 105 درجة مئوية ومقاوم للهب (VW-1).
7. هل يوجد خصم لشراء 10 قطع لمركز صيانة كبير؟
نعم، اتصل بنا على 01288929498 وسنقدم عرض جملة خاصاً.
8. ماذا يعني نقش “CN1” و “CN2” على PCB؟
CN1 هو موصل الإدخال (TTL من سامسونج)، و CN2 هو موصل الخرج أو منفذ التغذية.
9. هل يدعم هذا المحول دقة 1366×768 (HD Ready) فقط؟
يدعم حتى 1600×900 في بعض الإصدارات، لكننا نضمن فقط دقة 1366×768 لأنها الأكثر شيوعاً في شاشات TTL القديمة.
10. هل يمكن استخدام هذه التحويلة مع شاشات LG 4K UHD؟
لا على الإطلاق. شاشات 4K تستخدم واجهة V-by-One أو eDP، وليس LVDS العادي.
11. كيف أعرف أن شاشة LG التي بحوزتي تستخدم LVDS قياسي 30 سن؟
معظم شاشات LG حتى مقاس 42 بوصة Full HD تستخدم موصل 30 سن. ابحث برقم الشاشة في جوجل أو اسأل الدعم.
12. هل أحتاج إلى مصدر تغذية خارجي للتحويلة؟
لا، تستمد طاقتها من منفذ TTL الخاص باللوحة الأم.
13. كم تستهلك هذه التحويلة من الطاقة؟
حوالي 0.5 واط (تيار 100mA عند 5V). لا تؤثر على استهلاك التلفاز.
14. هل يمكن تركيبها في أجهزة سامسونج بلازما؟
لا، أجهزة البلازما تستخدم واجهات مختلفة تماماً (ليست TTL ولا LVDS).
15. ماذا أفعل إذا كانت الصورة ضبابية أو غير واضحة؟
عادةً بسبب ضعف الإشارة أو طول الكابل. تأكد من أن كابل TTL الأصلي ليس طويلاً جداً، وجرب إضافة فريت كور.
16. هل يمكن استرجاع المنتج إذا لم يعمل مع جهازي؟
نعم، خلال 14 يوماً مع الحفاظ على العبوة الأصلية. سنقوم باختباره ورد المبلغ.
17. كيف أتواصل مع الدعم الفني في حالة الطوارئ؟
عبر واتساب 01288929498 من الساعة 10 صباحاً حتى 10 مساءً، يومياً ما عدا الجمعة.
18. هل توجد توصية باستخدام قصدير سائل معين لتعديل الوصلات؟
ننصح قصدير سائل RL-402 RELIFE للحام النظيف والدقيق.
19. هل يمكن استخدام هذه التحويلة لتحويل إشارة بطاقة الرسوميات (VGA) إلى LVDS؟
لا، هذا المحول مخصص فقط لإشارات الفيديو القادمة من لوحة تلفاز سامسونج، وليس من منفذ VGA خارجي.
20. ما هو آخر تاريخ تحديث لهذه الصفحة؟
– بناءً على المخزون الحالي وآخر تجاربنا الميدانية.
🚚 سياسة الشحن – نوصل تحويلة 5 داتا TTL إلى LVDS لكل محافظات مصر
نحن في الجوكر للالكترونيات نعتبر سرعة الشحن جزءاً من جودة المنتج. يتم شحن طلبك (حتى 5 قطع) خلال يوم عمل واحد من تأكيد الطلب. شركاء النقل: بيكسل، أوميدا، أرامكس، وبريد مصر السريع. مدة التوصيل: 24 ساعة لمحافظات القاهرة الكبرى والإسكندرية والجيزة ومدن القناة، و 48 ساعة لبقية محافظات الجمهورية (الدقهلية، الشرقية، الغربية، المنوفية، البحيرة، كفر الشيخ، الفيوم، بني سويف، المنيا، أسيوط، سوهاج، قنا، الأقصر، أسوان، البحر الأحمر، الوادي الجديد، مرسى مطروح، شمال سيناء، جنوب سيناء، وكل المدن الجديدة). نوفر خدمة تتبع الطلب لحظة بلحظة عبر رسالة SMS. نحرص على التغليف المقوى ضد الصدمات والرطوبة.
