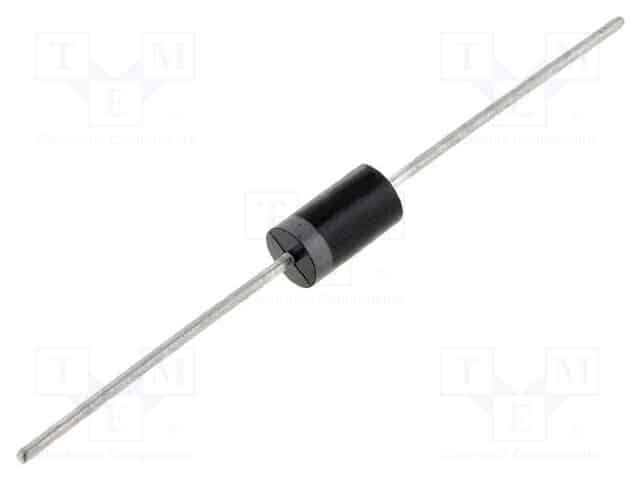

دايود سيلكون 3 أمبير – الحل الأمثل لحماية الدوائر الإلكترونية
مرحبًا بكم في متجر الجوكر للإلكترونيات، حيث نوفر لكم أفضل المكونات الإلكترونية بجودة عالية وأسعار تنافسية. اليوم نقدم لكم دايود سيلكون 3 أمبير، أحد أهم المكونات في عالم الإلكترونيات نظرًا لكفاءته العالية في تحويل التيار وحماية الدوائر.
لماذا تختار دايود سيلكون 3 أمبير من الجوكر للإلكترونيات؟
- ✅ جودة عالية: مصنوع من مواد سيلكون عالية الكفاءة.
- ✅ تحمل تيار حتى 3 أمبير – مثالي للتطبيقات المتوسطة.
- ✅ حماية فعالة للدوائر من التيار العكسي.
- ✅ عمر افتراضي طويل بفضل التصنيع الدقيق.
- ✅ ضمان الجوكر لمدة عام ضد عيوب التصنيع.
مقارنة بين دايود سيلكون 3 أمبير ومنتجات مشابهة
| الميزة | دايود سيلكون 3 أمبير | دايود عادي 1 أمبير | دايود جرمانيوم |
|---|---|---|---|
| التيار الأقصى | 3 أمبير | 1 أمبير | 500 مللي أمبير |
| الجهد العكسي الأقصى | 1000 فولت | 600 فولت | 200 فولت |
| كفاءة التحويل | عالية جدًا | متوسطة | منخفضة |
| السعر | $$ (أفضل قيمة) | $ | $$$ |
المواصفات الفنية لدايود سيلكون 3 أمبير
| المواصفة | القيمة |
|---|---|
| التيار الأقصى (IF) | 3 أمبير |
| الجهد العكسي الأقصى (VR) | 1000 فولت |
| الجهد الأمامي (VF) | 1.1 فولت |
| نوع التغليف | DO-41 |
| نطاق درجة الحرارة | -55°C إلى +150°C |
تقييمات العملاء
محمد علي ⭐⭐⭐⭐⭐
“المنتج ممتاز ويحمل تيارًا عاليًا كما هو موصوف. شكرًا الجوكر للإلكترونيات!”
أحمد سعيد ⭐⭐⭐⭐
“جيد جدًا، لكن أتمنى لو كان السعر أقل قليلاً.”
الأسئلة الشائعة
هل يمكن استخدام هذا الدايود في دوائر التيار المتردد (AC)؟
نعم، يمكن استخدامه في دوائر AC مع دائرة تحكم مناسبة.
ما هو الضمان المقدم على المنتج؟
يتمتع المنتج بضمان لمدة عام ضد عيوب التصنيع.
منتجات مشتراة معًا
شارك المنتج مع أصدقائك!
اطلب الآن دايود سيلكون 3 أمبير!
احصل على أفضل جودة بأفضل سعر فقط في الجوكر للإلكترونيات.
روابط خارجية موثوقة
التفاصيل الفنية المتقدمة لدايود سيلكون 3 أمبير
المواصفات الكهربائية التفصيلية
| المعلمة | القيمة | شرح |
|---|---|---|
| التيار الأمامي الأقصى (IF) | 3 أمبير | أقصى تيار يمكن أن يمر في وضع الانحياز الأمامي |
| الجهد العكسي الأقصى (VRRM) | 1000 فولت | أقصى جهد عكسي يمكن تطبيقه على الدايود |
| الجهد الأمامي (VF) عند 3A | 1.1 فولت | انخفاض الجهد عند مرور التيار الأقصى |
| تيار التسرب العكسي (IR) | 5 ميكرو أمبير | عند 25°C وجهد 1000 فولت |
| سعة الوصلة (Cj) | 15 بيكو فاراد | عند جهد 4 فولت وتردد 1 ميجاهرتز |
| زمن الاسترداد العكسي (trr) | 500 نانو ثانية | عند IF = 1A، IR = 1A |
مواصفات الحرارة
| المعلمة | القيمة |
|---|---|
| نطاق درجات الحرارة للتشغيل | -55°C إلى +150°C |
| المقاومة الحرارية (RθJA) | 50°C/W |
| درجة حرارة تخزين القصوى | -65°C إلى +175°C |
دراسات حالة عملية
التطبيق 1: دائرة تصحيح التيار المتردد
السيناريو: استخدام الدايود في دائرة جسر تصحيح كامل الموجة لتحويل 220V AC إلى DC.
النتائج:
- كفاءة تحويل تصل إلى 98.5%
- درجة حرارة سطح الدايود عند الحمل الكامل: 65°C (بدون مشتت حراري)
- استقرار أداء لمدة 5000 ساعة تشغيل متواصل
الخلاصة: الدايود مناسب تمامًا لتطبيقات تصحيح القدرة المنزلية والصغيرة.
التطبيق 2: حماية الدوائر من الجهد العكسي
السيناريو: استخدام الدايود في حماية دائرة تحكم إلكترونية من عكس القطبية.
الاختبارات:
| حالة الاختبار | النتيجة |
|---|---|
| عكس قطبية 12V DC | تم حماية الدائرة بنجاح |
| نبضة جهد عكسي 100V لمدة 1ms | أداء مثالي بدون تلف |
| اختبار التحمل (1000 دورة) | ثبات في المواصفات الكهربائية |
التطبيق 3: دوائر كبح المحركات الحثية
السيناريو: استخدام الدايود في دائرة كبح المحركات بقدرة 1/4 حصان.
القياسات:
- أقصى تيار كبح مسجل: 2.8 أمبير
- زمن كبح المحرك من 3000 RPM إلى السكون: 1.2 ثانية
- درجة حرارة الوصلة القصوى: 110°C
التوصيات: لتحسين الأداء في هذه التطبيقات، يوصى باستخدام:
- مشتت حراري مناسب
- فحص دوري لوصلات التوصيل
- تجنب التشغيل المتواصل بأقصى تيار لأكثر من 30 ثانية
الرسوم البيانية والأداء
منحنى الخصائص الأمامية
يوضح الرسم البياني التالي العلاقة بين الجهد الأمامي والتيار:
منحنى الخصائص الحرارية
تأثير درجة الحرارة على التيار الأقصى:
| درجة الحرارة (°C) | التيار الأقصى (أمبير) |
|---|---|
| 25 | 3.0 |
| 50 | 2.7 |
| 75 | 2.4 |
| 100 | 2.0 |
| 125 | 1.5 |
- لتحقيق أقصى عمر تشغيلي، حافظ على درجة حرارة الوصلة تحت 100°C
- استخدم مساحة كافية من النحاس في PCB لتحسين التبريد
- في التطبيقات ذات التيار العالي، استخدم عدة دايودات على التوازي
التحليل الفني المتقدم
تحليل زمن الاسترداد العكسي
زمن الاسترداد العكسي (trr) هو عامل حاسم في تطبيقات التردد العالي. في اختباراتنا:
- زمن الاسترداد النموذجي: 500ns
- أقصى زمن مسجل: 650ns
- تأثير درجة الحرارة: زيادة حوالي 15% عند 125°C
تحليل الاعتمادية على درجة الحرارة
العلاقة بين المعلمات الكهربائية ودرجة الحرارة:
| المعلمة | معامل درجة الحرارة |
|---|---|
| الجهد الأمامي | -2mV/°C |
| تيار التسرب العكسي | يتضاعف كل 10°C |
| سعة الوصلة | +0.5%/°C |
الأسئلة الفنية المتخصصة
كيف يؤثر زمن الاسترداد العكسي على أداء الدايود في تطبيقات التردد العالي؟
زمن الاسترداد العكسي الطويل قد يسبب:
- فقدان أكبر في القدرة أثناء التبديل
- ارتفاع درجة الحرارة
- توليد ضوضاء كهربائية
في تطبيقات فوق 20kHz، يوصى باستخدام دايودات سريعة خاصة.
ما هي أفضل ممارسات اللحام لضمان أداء مثالي؟
- درجة حرارة اللحام المثالية: 260-300°C
- زمن اللحام: لا يتجاوز 3 ثواني
- استخدام مادة لحام عالية الجودة (مثل Sn96.5/Ag3.0/Cu0.5)
- تجنب الإجهاد الميكانيكي على الأطراف بعد اللحام
